YG黄铜叶轮防爆管道离心油泵结构说明及机械密封选型
时间：2013/4/7 来源：浙江扬子江泵业有限公司
【YG型立式管道油泵】产品简介：
YG型立式管道油泵系ISG型系列单级单吸管道离心泵扩展，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高效节能、噪音低、性能可靠等优点。符合新国家机械部JB/T5305 8-93的标准要求。产品按国际IS02858标准设计制造.该系列产品全部采用国家标准防爆电机,其防爆等级为DIIBT4、防护等级IP54，叶轮采用优质黄铜铸而成，9 3年通过国家机械工业部管道泵产品统检合格。
【YG型立式管道油泵】型号意义：
【YG型立式管道油泵】工作条件：
1.吸入压力<1.0 M P a，或泵系统高工作压力<1．6 MP a，即泵吸入口压力+泵扬程<1．6 MP a、泵静压试验压力为2.5 M P a，订货时请注明系统工作压力。泵系统工作压力大于1.6 MPa BU应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40 ℃，相对湿度<9 5％。
3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。
注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。
【YG型立式管道油泵】产品特点：
1．泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用.
2.叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低.
3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4．安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.
6.可根据管路布置的要求采用泵的竖式和横式安装。
【YG型立式管道油泵】产品用途：
1.YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃-+120℃。
2.该泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。 适用于油库、油站、化工、矿山、石化、企事业单位等。

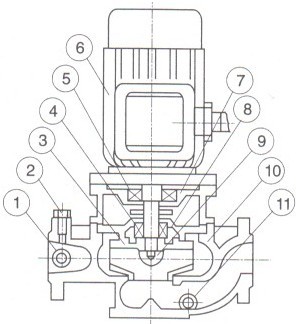

【YG型立式管道油泵】结构图：
|
|
1 |
取压塞 |
YG型结构说明： 1．本结构适用于输送不含固体颗粒的介质，温度为-20℃-+120℃的油类 2.所输送油类介质温度T>120℃或含有微量颗粒时，可选 择高温结构或化工泵结构。 |
|
2 |
排气阀 | ||
|
3 |
叶轮 | ||
|
4 |
机械密封 | ||
|
5 |
轴承 | ||
|
6 |
电机 | ||
|
7 |
联体窿 | ||
|
8 |
挡水圈 | ||
|
9 |
叶轮螺母 | ||
|
10 |
泵体 | ||
|
11 |
放水阀 |
