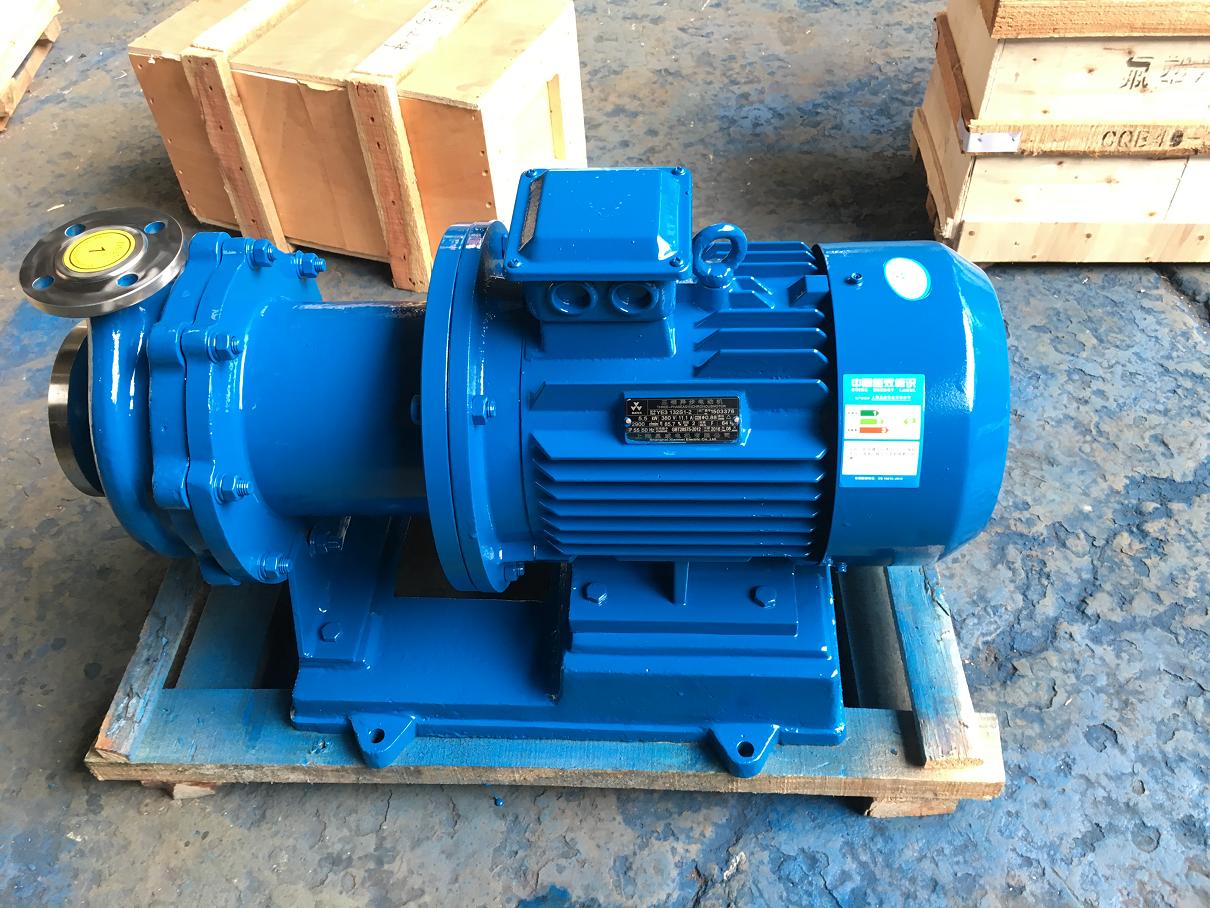

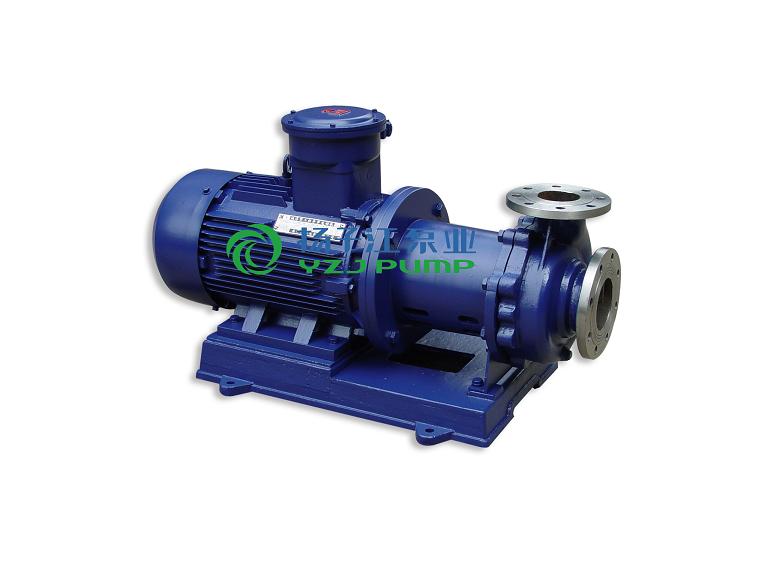

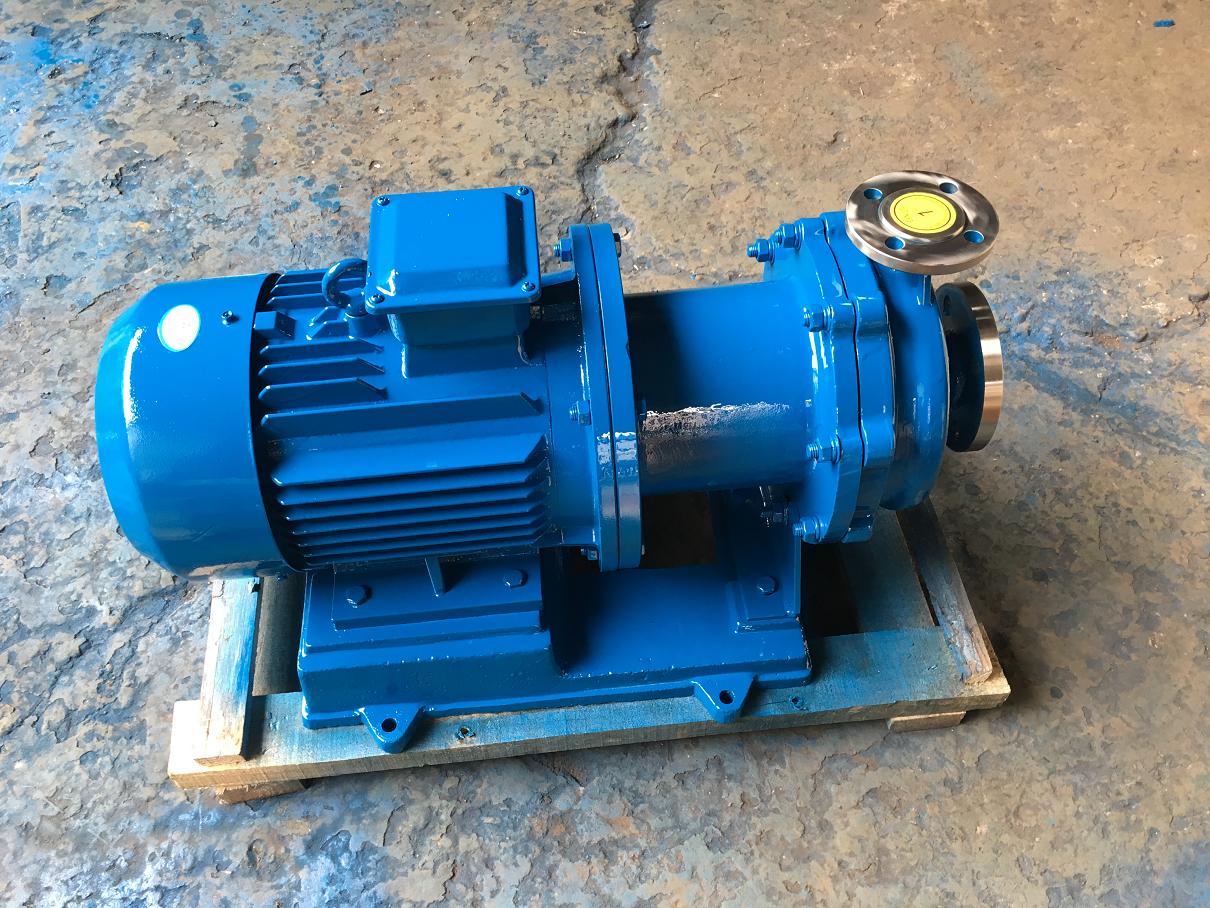

CQB型防爆磁力泵|磁力化工泵
CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送100℃以下易燃、易爆、剧毒、贵重液体。采用磁力传动原理,无泄漏输送腐蚀性介质。流量:3.2-100m3/h 扬程:20-80m 功率:0.75-75KW
目录
CQB型磁力驱动泵概述
CQB型磁力驱动泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品 八十年代末的水平相当,是cq型泵的补充和改进。 主要特点 该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。 无泄漏输送腐蚀性介质的理想泵型,全国磁力泵联合设计的优化产品,可以直接取代ih型化工流程泵。CQB型磁力驱动泵适用范围
CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送100℃以下易燃、易爆、剧毒、贵重液体。 采用磁力传动原理,无泄漏输送腐蚀性介质。 流量:3.2-100m3/h 扬程:20-80m 功率:0.75-75KW
CQB型磁力驱动泵型号意义
CQB型磁力驱动泵性能参数
型号 | 流量 (m3/h) | 扬程 (m) | 转速 (r/min) | 功率 (kw) |
CQB32-20-125 | 3.2 | 20 | 1.1 | |
CQB32-20-160 | 32 | 1.5 | ||
CQB40-25-105 | 6.3 | 12.5 | 1.1 | |
CQB40-25-125 | 20 | 2.2 | ||
CQB40-25-160 | 32 | 3 | ||
CQB40-25-200 | 50 | 5.5 | ||
CQB50-40-85 | 12.5 | 8 | 1.1 | |
CQB50-32-105 | 12.5 | 1.5 | ||
CQB50-32-125 | 20 | 3 | ||
CQB50-32-160 | 32 | 4 | ||
CQB50-32-200 | 50 | 7.5 | ||
CQB50-32-250 | 80 | 18.5 | ||
CQB65-50-125 | 25 | 20 | 2900 | 4 |
CQB65-50-160 | 32 | 7.5 | ||
CQB65-40-200 | 50 | 15 | ||
CQB65-40-250 | 80 | 22 | ||
CQB80-65-125 | 50 | 20 | 7.5 | |
CQB80-65-160 | 32 | 15 | ||
CQB80-50-200 | 50 | 22 | ||
CQB80-50-250 | 80 | 37 | ||
CQB100-80-125 | 100 | 20 | 15 | |
CQB100-80-160 | 32 | 22 | ||
CQB100-65-200 | 50 | 37 | ||
CQB100-65-250 | 80 | 55 | ||
CQB150-150-200 | 200 | 50 | 55 | |
CQB200-200-400 | 400 | 32 | 1450 | 75 |

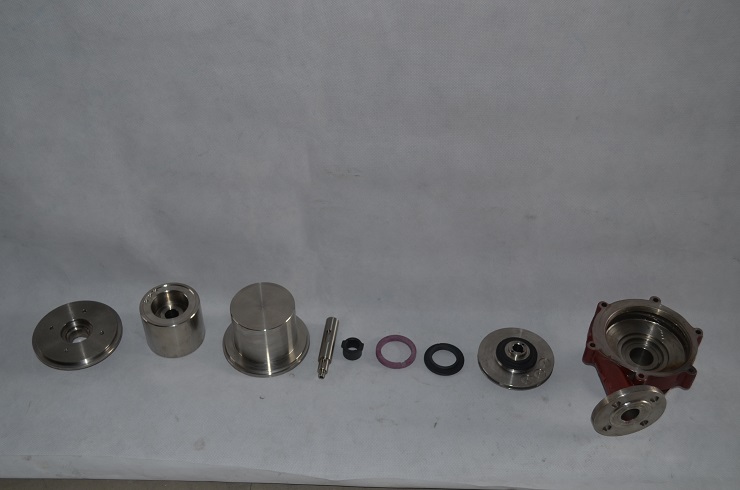

CQB型磁力驱动泵结构图
1
|
泵体 | 2 | 叶轮 | 3 | 轴承体 | 4 | 止推环 | 5 | 隔离套 | 6 | 轴套 | 7 | 泵轴 |
8 | 轴承 | 9 | 内磁钢总成 | 10 | 外磁钢总成 | 11 | 联接架 | 12 | 底座 | 13 | 电机 |
CQB型磁力驱动泵安装尺寸
型号 | A | AD | B | L | L1 | H1 | H2 | a | A1 | A2 | A3 | H | H3 | H4 | L2 | L3 | L4 | L5 | L6 | h | n-d |
CQB32-20-125 | 125 | 150 | 100 | 458 | 133 | 120 | 90 | 65 | |||||||||||||
CQB32-20-160 | 140 | 155 | 100 | 483 | 143 | 160 | 90 | 65 | |||||||||||||
CQB40-25-105 | 125 | 150 | 100 | 458 | 133 | 120 | 90 | 65 | |||||||||||||
CQB40-25-125 | 140 | 155 | 125 | 508 | 143 | 160 | 112 | 65 | |||||||||||||
CQB40-25-160 | 160 | 180 | 140 | 706 | 230 | 160 | 112 | 80 | 300 | 330 | 360 | 197 | 357 | 342 | 263 | 40 | 120 | 320 | 560 | 75 | 4-ф17 |
CQB40-25-200 | 261 | 210 | 140 | 821 | 275 | 160 | 132 | 80 | 350 | 380 | 410 | 232 | 392 | 415 | 329 | 87 | 160 | 325 | 645 | 50 | 4-ф22 |
CQB50-40-85 | 125 | 150 | 100 | 458 | 133 | 120 | 90 | 80 | |||||||||||||
CQB50-32-105 | 140 | 155 | 125 | 508 | 143 | 160 | 112 | 80 | |||||||||||||
CQB50-32-125 | 160 | 180 | 140 | 706 | 234 | 160 | 112 | 80 | 300 | 330 | 360 | 197 | 337 | 342 | 263 | 40 | 120 | 320 | 560 | 75 | 4-ф17 |
CQB50-32-160 | 190 | 190 | 140 | 800 | 290 | 160 | 112 | 80 | 300 | 330 | 360 | 217 | 377 | 370 | 344 | 43 | 120 | 415 | 655 | 100 | 4-ф17 |
CQB50-32-200 | 216 | 210 | 140 | 817 | 282 | 180 | 132 | 80 | 350 | 380 | 410 | 245 | 425 | 428 | 325 | 43 | 120 | 465 | 705 | 80 | 4-ф22 |
CQB50-32-250 | 254 | 255 | 210 | 987 | 337 | 225 | 160 | 100 | 380 | 410 | 440 | 300 | 525 | 525 | 397 | 55 | 150 | 550 | 850 | 80 | 4-ф22 |
CQB65-50-125 | 216 | 210 | 140 | 836 | 290 | 160 | 132 | 80 | 350 | 380 | 410 | 197 | 337 | 350 | 344 | 40 | 120 | 410 | 650 | 75 | 4-ф17 |
CQB65-50-160 | 216 | 210 | 140 | 836 | 290 | 160 | 132 | 80 | 350 | 380 | 410 | 217 | 377 | 400 | 344 | 40 | 120 | 410 | 650 | 75 | 4-ф17 |
CQB65-40-200 | 254 | 255 | 210 | 962 | 324 | 180 | 160 | 100 | 380 | 410 | 440 | 260 | 440 | 485 | 372 | 54 | 150 | 565 | 865 | 110 | 4-ф22 |
CQB65-40-250 | 279 | 285 | 241 | 1032 | 324 | 225 | 180 | 100 | 380 | 410 | 440 | 300 | 525 | 550 | 385 | 54 | 150 | 565 | 865 | 110 | 4-ф22 |
CQB80-65-125 | 216 | 210 | 140 | 817 | 282 | 160 | 132 | 81 | 350 | 380 | 410 | 217 | 377 | 457 | 325 | 43 | 120 | 465 | 705 | 80 | 4-ф17 |
CQB80-65-160 | 254 | 255 | 210 | 1013 | 350 | 180 | 160 | 100 | 380 | 410 | 440 | 260 | 440 | 485 | 423 | 98 | 210 | 395 | 815 | 90 | 4-ф22 |
CQB80-50-200 | 254 | 255 | 254 | 1086 | 380 | 200 | 160 | 100 | 380 | 410 | 440 | 260 | 460 | 485 | 451 | 50 | 210 | 450 | 870 | 90 | 4-ф22 |
CQB80-50-250 | 318 | 310 | 305 | 1251 | 390 | 225 | 200 | 125 | 470 | 500 | 530 | 320 | 545 | 595 | 476 | 127 | 210 | 490 | 910 | 110 | 4-ф22 |
CQB100-80-125 | 254 | 255 | 210 | 958 | 308 | 180 | 160 | 100 | 380 | 410 | 440 | 260 | 440 | 485 | 368 | 127 | 210 | 400 | 820 | 80 | 4-ф17 |
CQB100-80-160 | 254 | 255 | 254 | 1003 | 308 | 200 | 160 | 100 | 380 | 410 | 440 | 280 | 480 | 505 | 368 | 127 | 210 | 400 | 820 | 80 | 4-ф22 |
CQB100-65-200 | 318 | 310 | 305 | 1262 | 412 | 225 | 180 | 100 | 470 | 500 | 530 | 320 | 545 | 595 | 512 | 141 | 250 | 560 | 1060 | 130 | 4-ф28 |
CQB100-65-250 | 318 | 310 | 305 | 1290 | 412 | 250 | 200 | 125 | 470 | 500 | 530 | 340 | 590 | 645 | 512 | 141 | 250 | 560 | 1060 | 130 | 4-ф28 |
CQB型磁力驱动泵安装和使用
1、CQB型磁力驱动泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
CQB型磁力驱动泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。
故障与排除方法
故障形式 | 产 生原因 | 排除方法 |
泵不出水 |
1.水泵反转 2.进水管道漏气 3.泵腔蓄水不足 4.电压太高,苣动时联轴器打滑 5.吸程太高 6.阀门没有打开 |
1.改变电讥接线 2.社绝漏气 3.增加蓄水量 4.调正电压 5.降低泵安装位置 6.校正或更?阀门 |
流量不足 |
1.吸入管径太小或淤塞 2.叶轮流道阻塞 3.扬程过高 4.转速不够 |
1.调换或清洗水管 2.清洗叶轮 3.开大出水阀 4.恢复额定转速 |
扬程过低 |
1.流量过大 2.转速太低 |
1.关小出水阀 2.恢复额定转速 |
噪音太大 |
1.轴严重磨损 2.轴承严重磨损 3.外磁钢或?磁钢与隔离套接触 4.密封环与叶轮研磨 |
1.更换泵轴 2.更换轴承 3.拆除泵头重新组装 4.更换止推环、密封环 |
漏 液 | O型密封圈损坏 | 更换O型密封圈 |
