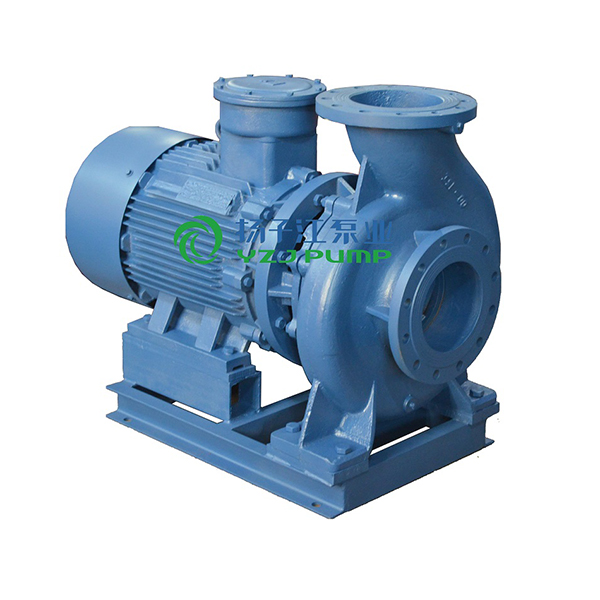

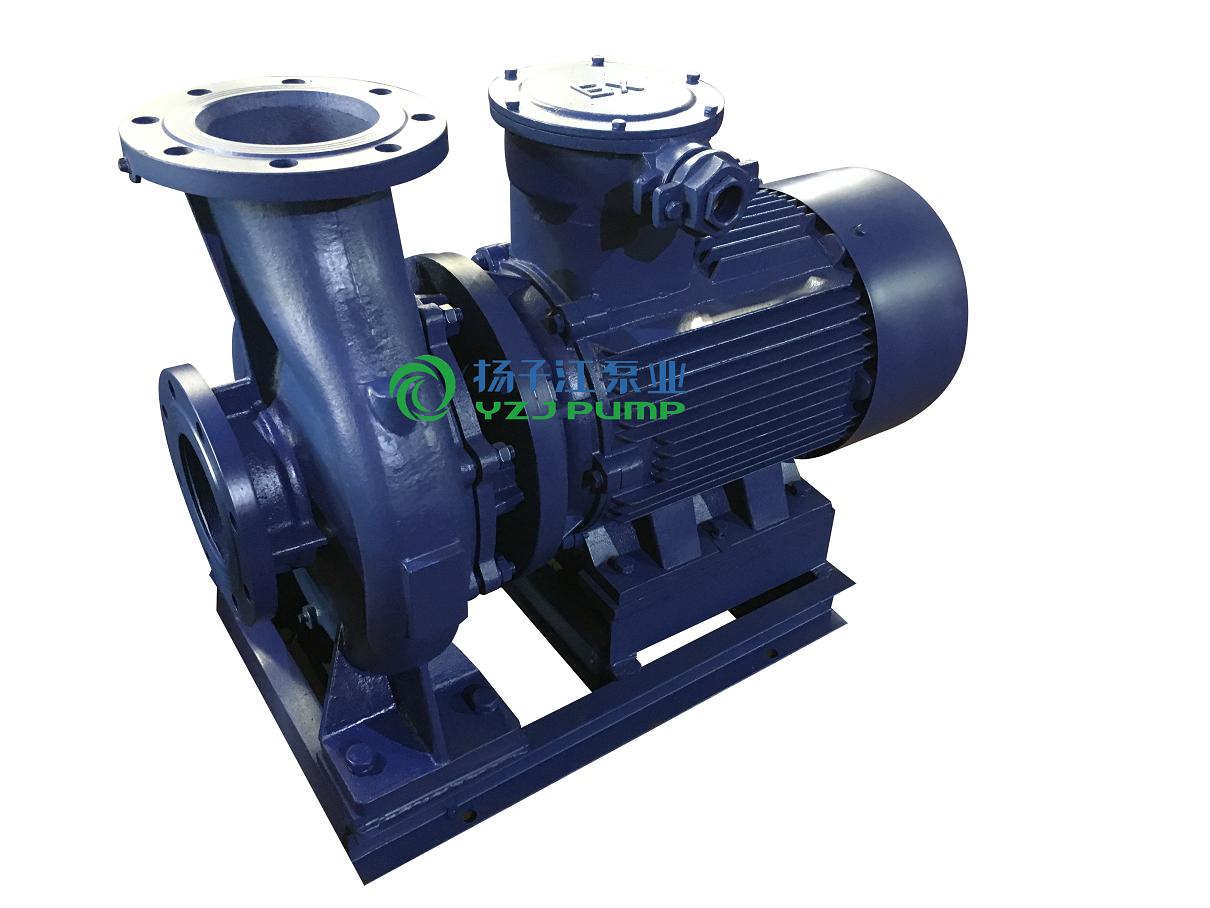

ISWB卧式单级单吸防爆油泵|卧式管道油泵

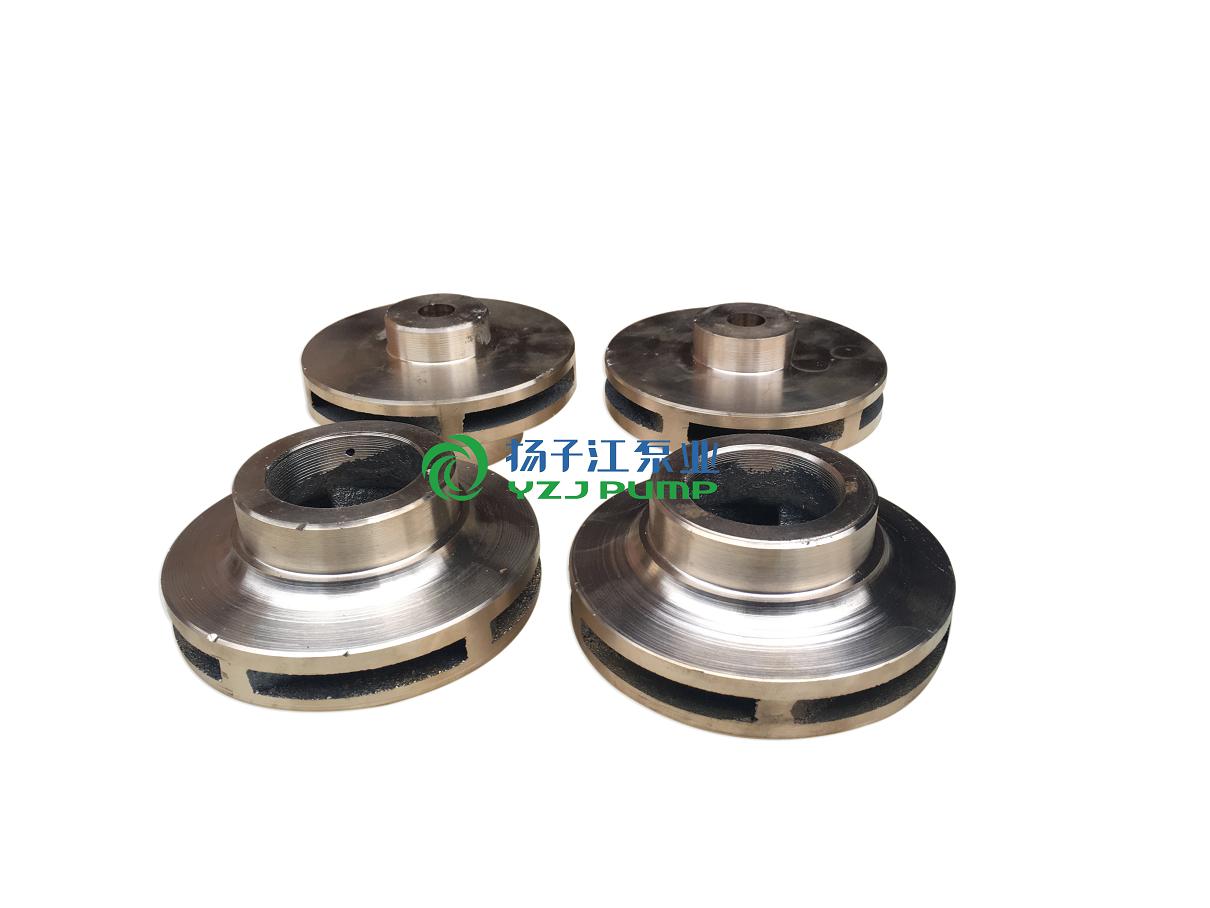

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承、简易方便。

占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

说明书下载 油泵系列实物图 标牌合格证 产品视频
下一个[YGRY风冷高温水油两用泵]上一个：[S微型齿轮输油泵]

目录

产品概述

ISWB卧式单级单吸防爆油泵，是在ISW基础上派声生出适用油泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有行业领先水平。

用途

ISWB卧式单级单吸防爆油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+105℃。

工作条件

1、吸入压力≤1．6MPa，或泵系统高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

产品特点

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

isw型单级单吸卧式离心泵。采用先进的水力模型，根据is型离心泵之性能参数和立式泵的独特结构组合设计，并严格按照国际iso2858进行设计制造，该产品轴封选用硬质合金机械密封装置，具有高效节能、性能可靠、安装使用方便等特点。

卧式管道油泵主要特点

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承、简易方便。

占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

主要用途

1、isw卧式清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。

2、iswr卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。

3、iswh卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

4、iswb卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ +120℃。

结构简图

型号意义

卧式管道油泵性能参数表

型号
流量
扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
(m3/h)
(L/s)
15-80 1.1
1.5
2.0 		0.30
0.42
0.55 		8.5
8.0
7.0 		26
34
34 		2800 0.18
20-110 1.8
2.5
3.3 		0.50
0.69
0.91 		16.0
15.0
13.5 		25
34
35 		2800 0.37
20-125 1.8
2.5
3.3 		0.50
0.69
0.91 		21.0
20.0
18.6 		28
35
34 		2800 0.75
20-160 1.8
2.5
3.3 		0.50
0.69
0.91 		33
32
30 		19
25
23 		2900 1.5
25-110 2.8
4.0
5.2 		0.78
1.11
1.44 		16.0
15.0
13.5 		34
42
41 		2900 0.55
25-125 2.8
4.0
5.2 		0.78
1.11
1.44 		20.6
20.0
18.0 		28
36
35 		2900 0.75
25-125A 2.5
3.6
4.6 		0.69
1.00
1.28 		17.0
16.0
14.4 		29
35
31 		2900 0.75
25-160 2.8
4.0
5.2 		0.78
1.11
1.44 		33
32
30 		24
32
33 		2900 1.5
25-160A 2.6
3.7
4.9 		0.12
1.03
1.36 		29
28
26 		27
31
29 		2900 1.1
32-100 3.5
4.5
5.3 		0.97
1.24
1.47 		14.5
12.5
11 		35
40
38 		2900 0.55
30-125 3.5
5.0
6.5 		0.97
1.39
1.80 		22
20
18 		40
44
42 		2900 0.75
32-125A 3.1
4.5
5.8 		0.86
1.25
1.61 		17.6
16.0
14.4 		39
43
40 		2900 0.55
32-160 4.4
6.3
8.3 		1.22
1.75
2.32 		33
32
30 		40
44
42 		2900 1.5
32-160A 2.8
4.0
5.2 		0.78
1.11
1.44 		27
25
21 		31
34
32 		2900 1.1
32-200 3.1
4.5
5.8 		0.86
1.25
1.61 		50.5
50.0
48.0 		28
32
30 		2900 3
32-200A 2.8
4.0
5.2 		0.78
1.11
1.44 		44.6
44
42.7 		34
40
42 		2900 2.2
32-160(1) 4.4
6.3
8.3 		1.22
1.75
2.32 		33.2
32
30.2 		34
40
42 		2900 2.2
32-200(1) 4.4
6.3
8.3 		1.22
1.75
2.32 		50.5
50.0
48.0 		26
33
35 		2900 4
40-100 4.4
6.3
8.3 		1.22
1.75
2.31 		13.2
12.5
11.3 		48
54
53 		2900 0.55
40-100A 3.9
5.6
7.4 		1.08
1.56
2.06 		10.6
10.0
9.0 		48
52
50 		2900 0.37
40-125 4.4
6.3
8.3 		1.22
1.75
2.31 		21
20
18 		41
46
43 		2900 1.1
40-125A 3.9
5.6
7.4 		1.08
1.56
2.06 		17.6
16
14.4 		40
45
41 		2900 0.75
40-160 4.4
6.3
8.3 		1.22
1.75
2.31 		33
32
30 		35
40
40 		2900 2.2
40-160A 4.1
5.9
7.8 		1.14
1.64
2.17 		29
28
26.3 		34
39
39 		2900 1.5
40-160B 3.8
5.5
7.2 		1.06
1.53
2.0 		25.5
24
22.5 		34
38
37 		2900 1.1
40-200 4.4
6.3
8.3 		1.22
1.75
2.31 		51
50
48 		26
33
32 		2900 4
40-200A 4.1
5.9
7.8 		1.14
1.64
2.17 		45
44
42 		26
31
32 		2900 3
40-200B 3.7
5.3
7.0 		1.03
1.47
1.94 		38
36
34.5 		25
29
27 		2900 2.2
40-250 4.4
6.3
8.3 		1.22
1.75
2.31 		82
80
74 		24
28
28 		2900 7.5
40-250A 4.1
5.9
7.8 		1.14
1.64
2.17 		72
70
65 		24
28
27 		2900 5.5
40-250B 3.8
5.5
7.0 		1.06
1.53
1.94 		61.5
60
56 		23
27
26 		2900 4
40-100(1) 8.8
12.5
16.3 		2.44
3.47
4.53 		13.2
12.5
11.3 		55
62
60 		2900 1.1
40-100(1)A 8.0
11.0
14.5 		2.22
3.05
4.03 		10.6
10.0
9.0 		57
60
59 		2900 0.75
40-125(1) 8.8
12.5
16.3 		2.44
3.47
4.53 		21.2
20.0
17.8 		49
58
57 		2900 1.5
40-125(1)A 8.0
11.0
14.5 		2.22
3.05
4.03 		17.0
16.0
14.0 		53
57
55 		2900 1.1
40-160(1) 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3
40-160(1)A 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2
40-160(1)B 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5
40-200(1) 8.8
12.5
16.3 		2.44
3.47
4.53 		51.2
50
48 		38
46
46 		2900 5.5
40-200(1)A 8.3
11.7
15.3 		2.31
3.25
4.25 		45.0
44
42 		37
45
45 		2900 4
40-200(1)B 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3
40-250(1) 8.8
12.5
16.3 		2.44
3.47
4.53 		81.2
80
77.5 		31
38
40 		2900 11
40-250(1)A 8.2
11.6
15.2 		2.28
3.22
4.22 		71.0
70
68 		38 2900 7.5
40-250(1)B 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 5.5
40-250(1)C 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5
50-100 8.8
12.5
16.3 		2.44
3.47
4.53 		13.6
12.5
11.3 		55
62
60 		2900 1.1
50-100A 8
11
14.5 		2.22
3.05
4.03 		11
10
9 		60 2900 0.75
50-125 8.8
12.5
16.3 		2.44
3.74
4.53 		21.5
20
17.8 		49
58
57 		2900 1.5
50-125A 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57 2900 1.1
50-160 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3
50-160A 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2
50-160B 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5
50-200 8.8
12.5
16.3 		2.44
3.47
4.53 		52
50
48 		38
46
46 		2900 5.5
50-200A 8.3
11.7
15.3 		2.31
3.25
4.25 		45.8
44
42 		37
45
45 		2900 4
50-200B 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3
50-250 8.8
12.5
16.3 		2.44
3.47
4.53 		82
80
77.5 		29
38
40 		2900 11
50-250A 8.2
11.6
15.2 		2.28
3.22
4.22 		71.5
70
68 		38 2900 75
50-250B 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 5.5
50-250C 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
504 		36 2900 5.5
50-100(1) 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		2900 1.5
50-100(1)A 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1
50-125(1) 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		2900 3
50-125(1)A 15.6
22.3
29 		4.33
6.19
8.1 		17
16
13.6 		58
66
65 		2900 2.2
50-160(1) 17.5
25
32.5 		4.68
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4
50-160(1)A 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 3
50-160(1)B 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		28 2900 2.2
50-200(1) 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5
50-200(1)A 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 5.5
50-200(1)B 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 4
50-250(1) 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15
50-250(1)A 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11
50-250(1)B 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 7.5
50-315(1) 17.5
25
32.5 		4.86
6.94
9.03 		128
125
122 		30
40
44 		2900 30
50-315(1)A 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		30
40
44 		2900 22
50-315(1)B 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5
50-315(1)C 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15
65-100 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		2900 1.5
65-100A 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1
65-125 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		2900 3
65-125A 15.6
22.3
29 		4.33
6.19
8.1 		17
16
14.4 		58
66
65 		2900 2.2
65-160 17.5
25
32.5 		4.86
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4
65-160A 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 3
65-160B 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 2.2
65-200 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5
65-200A 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 5.5
65-200B 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 4
65-250 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15
65-250A 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11
65-250B 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 7.5
65-315 17.5
25
32.5 		4.86
6.94
9.03 		127
125
122 		32
40
44 		2900 30
65-315A 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		32
40
44 		2900 22
65-315B 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5
65-315C 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15

65-100(1) 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3
65-100(1)A 31.3
44.7
58 		8.7
12.4
16.1 		11
10
8 		66
72
69 		2900 2.2
65-125(1) 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5
65-125(1)A 31.5
45
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4
65-160(1) 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		2900 7.5
65-160(1)A 32.7
46.7
61 		9.1
13.0
16.9 		30.6
28
24 		62
70
69 		2900 5.5
65-160(1)B 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 2900 4
65-200(1) 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15
65-200(1)A 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11
65-200(1)B 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5
65-250(1) 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22
65-250(1)A 32.5
43.3
46.7 		9.0
13.0
16.9 		73
70
63 		52
59
60 		2900 18.5
65-250(1)B 30
56
61 		8.3
12.0
15.6 		62
60
54 		58 2900 15
65-315(1) 35
50
65 		9.72
13.9
18.1 		128
125
121 		44
54
57 		2900 37
65-315(1)A 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
106.4 		43
54
57 		2900 30
65-315(1)B 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30
65-315(1)C 29
41
53.6 		8.1
11.4
14.9 		87
85
83 		51 2900 22
80-100 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3
80-100A 31.3
44.7
58 		8.7
12.5
16.1 		11
10
8 		66
72
69 		2900 2.2
80-125 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5
80-125A 31.3
45
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4
80-160 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		2900 7.5
80-160A 32.7
46.7
61 		9.1
13.0
16.9 		30.6
28
24 		62
70
69 		2900 5.5
80-160B 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 2900 4
80-200 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15
80-200A 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11
80-200B 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5
80-250 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22
80-250A 32.5
46.7
61 		9.0
13.0
16.9 		73
70
63 		52
59
60 		2900 18.5
80-250B 30
43.3
56 		8.3
12.0
15.6 		62
60
54 		58 2900 15
80-315 35
50
65 		9.72
13.9
18.1 		128
125
122 		43
54
57 		2900 37
80-315A 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
107.4 		43
54
57 		2900 30
80-315B 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30
80-315C 29
41
53.6 		8.1
11.4
14.9 		98
85
83 		51 2900 22
80-350 35
50
65 		9.72
13.9
18.1 		153.6
150
142 		55
66
67 		2900 55
80-350A 31
44.5
58 		8.6
12.4
16.1 		145.6
142
134.8 		65 2900 45
80-350B 29
41
53.6 		8.1
11.4
14.9 		138.6
135
127.8 		63 2900 37
80-100(1) 70
100
130 		19.4
27.8
36.1 		13.6
12.5
11 		66
76
75 		2900 5.5
80-100(1)A 62.6
89
116 		17.4
24.7
32.2 		11
10
8.8 		64
74
74 		2900 4
80-125(1) 70
100
130 		19.4
27.8
36.1 		23.5
20
14 		70
76
65 		2900 11
80-125(1)A 62.6
89
116 		17.4
24.7
32.2 		19
16
11 		68
74
65 		2900 7.5
80-160(1) 70
100
130 		19.4
27.8
36.1 		36.5
32
24 		70
76
65 		2900 15
80-160(1)A 65.4
93.5
121.6 		18.2
26.0
33.8 		32
28
21 		68
74
67 		2900 11
80-160(1)B 60.6
86.6
112.6 		16.8
24.1
31.3 		26
24
18 		72 2900 7.5
80-200(1) 70
100
130 		19.4
27.8
36.1 		54
50
42 		65
74
73 		2900 22
80-200(1)A 65.4
93.5
121.6 		18.2
26.0
33.8 		47.5
44
37 		67
73
72 		2900 18.5
80-200(1)B 61
87
113 		16.9
24.2
31.4 		41
38
32 		71 2900 15
80-250(1) 70
100
130 		19.4
27.8
36.1 		87
80
68 		62
69
68 		2900 37
80-250(1)A 65.4
93.5
121.6 		18.2
26.0
33.8 		76
70
59.5 		61
68
67 		2900 30
80-250(1)B 61
87
113 		16.9
24.2
31.4 		65
60
51 		66
  		2900 22
80-315(1) 70
100
130 		19.4
27.8
36.1 		132
125
114 		55
66
67 		2900 75
80-315（1）A 66.5
95
123.6 		18.5
26.4
34.3 		119
113
103 		55
66
67 		2900 55
80-315（1）B 63
90
117 		17.5
25
32.5 		106.6
101
92 		65 2900 45
80-315（1）C 58
82
107 		16.1
22.8
29.7 		90
85
76 		63 2900 37
100-100 70
100
130 		19.4
27.8
36.1 		13.6
12.5
11 		66
76
75 		2900 5.5
100-100A 62.6
89
116 		17.4
47
32.2 		11
10
8.8 		64
74
74 		2900 4
100-125 70
100
130 		19.4
27.8
36.1 		23.5
20
14 		70
76
65 		2900 11
100-125A 62.6
89
116 		17.4
24.7
32.2 		19
16
11 		68
74
63 		2900 7.5
100-160 70
100
130 		19.4
27.8
36.1 		36.5
32
24 		70
76
65 		2900 15
100-160A 65.4
93.5
121.6 		18.2
26.0
33.8 		32
28
21 		68
74
67 		2900 11
100-160B 60.6
86.6
112.5 		16.8
24.1
31.3 		27
24
18 		72 2900 7.5
100-200 70
100
130 		19.4
27.8
36.1 		54
50
42 		65
74
73 		2900 22
100-200A 65.4
93.5
121.6 		18.2
26.0
33.8 		47.5
44
37 		64
73
72 		2900 18.5
100-200B 61
87
113 		16.9
24.2
31.4 		41
38
32 		71 2900 15
100-250 70
100
130 		19.4
27.8
36.1 		87
80
68 		62
69
68 		2900 37
100-250A 65.4
93.5
121.6 		18.2
26.0
33.8 		76
70
59.5 		61
68
67 		2900 30
100-250B 61
87
113 		16.9
24.2
31.4 		65
60
51 		66 2900 22
100-315 70
100
130 		19.4
27.8
36.1 		132
125
114 		55
66
67 		2900 75
100-315A 66.5
95
123.6 		18.5
26.4
34.3 		119
113
103 		65
66
67 		2900 55
100-315B 63
90
117 		17.5
25
32.5 		106.6
101
92 		65 2900 45
100-315C 58
82
107 		16.1
27.8
29.7 		90
85
76 		63 2900 37
100-350 60
100
120 		16.7
27.8
33.3 		153.6
150
142 		72
57
74 		2900 90
100-350A 61
87
113 		16.9
24.2
31.4 		145.6
142
134 		75 2900 75
100-350B 58
82
107 		16.1
22.8
29.7 		138.6
135
127 		75 2900 55
100-100(1) 96
160
192 		26.7
44.4
53.3 		14
12.5
10 		64
73
70 		2900 11
100-125(1) 96
160
192 		26.7
44.4
53.3 		24
20
14 		62
74
69 		2900 15
100-125(1)A 84
140
168 		23.3
39
46.7 		20
17
12 		64
72
68 		2900 11
100-160(1) 96
160
192 		26.7
44.4
53.3 		36
32
27 		69
79
75 		2900 22
100-160(1)A 84
140
168 		23.3
39
46.7 		32
28
23.5 		66
76
72 		2900 18.5
100-200(1) 96
160
192 		26.7
44.4
53.3 		53
50
45 		69
79
78 		2900 37
100-200(1)A 84
140
168 		23.3
39
46.7 		48
45
40 		64
74
73 		2900 30
100-200(1)B 60
100
120 		16.7
27.8
33.3 		43
40
36 		72 2900 22
100-250(1) 96
160
192 		26.7
44.4
53.3 		83
80
72 		65
77
74 		2900 55
100-250(1)A 84
140
168 		23.3
39
46.7 		75
72
65 		60
72
69 		2900 45
100-250(1)B 60
100
120 		16.7
27.8
33.3 		68
65
58 		70 2900 37
125-100 96
160
192 		26.7
44.4
53.3 		13
12.5
12 		82 2900 11
125-100A 86
143
172 		23.9
39.7
47.8 		10.4
10
9.6 		77 2900 7.5
125-125 96
160
192 		26.7
44.4
53.3 		22.6
20
9.6 		80 2900 15
125-125A 86
143
172 		23.9
39.7
47.8 		18
16
13.6 		77 2900 11
125-160 96
160
192 		26.7
44.4
53.3 		36
32
28 		78 2900 22
125-160A 90
150
180 		25
41.7
50 		31.5
28
24.5 		76

2900

18.5
125-160B 83
138
166 		21.7
38.3
46.1 		27
24
21 		73 2900 15
125-200 96
160
192 		26.7
44.4
53.3 		55
50
46 		77 2900 37
125-200A 90
150
180 		25
41.7
50 		48.4
44
40.5 		76 2900 30
125-200B 83
138
166 		31.7
38.3
46.1 		41.3
37.5
34.5 		75 2900 22
125-250 96
160
192 		26.7
4.4
53.3 		87
80
73 		75 2900 55
125-250A 90
150
180 		25
41.7
50 		84
76
70 		74 2900 45
125-250B 83
138
166 		21.7
38.3
46.1 		65
60
55 		73 2900 37
125-315 96
160
192 		26.7
44.7
53.3 		133
125
119 		70 2900 90
125-315A 90
150
180 		25
41.7
50 		117
110
104.6 		70 2900 75
125-315B 86
143
172 		23.9
39.7
47.8 		106.4
100
95.2 		69 2900 75
125-315C 80.5
134
161 		22.4
37.2
44.7 		96
88
86 		67 2900 55
150-125 96
160
192 		26.7
44.4
53.3 		22.6
20
17 		66
76
76 		2900 15
150-125A 90
150
180 		25
41.7
50 		18
16
13.6 		77 2900 11
150-160 96
160
192 		26.7
44.4
53.3 		36
32
27 		75 2900 22
150-160A 90
150
180 		25
41.7
50 		32
28
23.5 		76 2900 18.5
150-160B 84
140
168 		23.3
39
46.7 		27
24
21 		73 2900 15
150-200 140
200
260 		38.9
55.6
72.2 		13.8
12.5
10.6 		68
78
78 		1450 15
150-200A 125
176
232.5 		34.7
49.7
64.6 		11
10
8.5 		66
76
76 		1450 11
150-200B 110
160
207 		31
44.4
57.6 		9.2
8
6.8 		75 1450 7.5
150-250 140
200
260 		38.9
55.6
72.2 		21.8
20
17 		73
79
77 		1450 18.5
150-250A 129
184.4
240 		35.8
51.2
66.7 		18.5
17
14.4 		72
78
76 		1450 15
150-250B 117
167
217.5 		32.5
46.4
60.4 		15.2
14
12 		76 1450 11
150-315 140
200
260 		38.9
55.6
72.2 		33.8
32
28 		70
78
73 		1450 30
150-315A 131
187
243 		36.4
51.9
67.5 		29.5
28
24.5 		69
77
77 		1450 22
150-315B 121
173
225 		33.5
48.1
62.5 		25
24
21 		76 1450 18.5
150-350 96
160
192 		26.7
44.4
53.3 		153.6
150
142.8 		80 2900 110
150-350A 90
150
180 		25
41.7
50 		145.6
142
134.8 		70 2900 90
150-350B 84
140
168 		23.3
39
46.7 		138.6
135
127.8 		65
76
74 		2900 75
150-400 140
200
260 		38.9
55.6
72.2 		53
50
44 		68
75
71 		1450 45
150-400A 131
187
243 		36.4
51.9
67.5 		46.6
44
38.3 		67
74
70 		1450 37
150-400B 122
174
226.5 		33.9
48.3
62.9 		40
38
33 		73 1450 30
150-400C 112
160
208 		31.1
44.4
57.8 		34
32
28 		71 1450 22
150-250（1） 120
200
240 		33.3
55.6
66.7 		87
80
72 		65
76
74 		2900 75
150-250（1）A 112
187
224 		31.1
51.9
62.2

76
70
63

64
75
73

2900

55

150-250（1）B 104
173
208 		28.9
48.1
57.8 		65
60
54 		63
74
72 		2900 45
150-315（1） 120
200
240 		33.3
55.6
66.7 		133
125
120 		58
73
75 		2900 110
150-315（10）A 112
187
224 		31.1
51.9
62.2 		116
110
105 		57
72
74 		2900 90
150-315（1）B 104
173
208 		28.9
48.1
57.8 		100
95
91 		55
70
72 		2900 75
200-200 140
200
260 		38.9
55.6
72.2 		13.8
12.5
10.6 		68
78
78 		1450 15
200-200A 125
179
232.5 		34.7
49.7
64.6 		11
10
8.5 		66
76
76 		1450 11
200-250 140
200
260 		38.9
55.6
72.2 		21.8
20
17 		73
79
77 		1450 18.5
200-250A 129
184.4
240 		35.8
51.2
66.7 		18.5
17
14.4 		72
78
76 		1450 15
200-250B 117
167
217.5 		32.5
46.4
60.4 		15.2
14
12 		76 1450 11
200-315 140
200
260 		38.9
55.6
72.2 		33.8
32
28 		70
78
78 		1450 30
200-315A 131
189
243 		36.4
51.9
67.5 		29.5
28
24.5 		69
77
77 		1450 22
200-315B 121
173
225 		33.6
48.1
62.5 		25
24
21 		76 1450 18.5
200-400 140
200
260 		38.9
55.6
72.2 		53
50
44 		68
75
71 		1450 45
200-400A 131
187
243 		36.4
51.9
67.5 		46.6
44
38.3 		67
74
70 		1450 37
200-400B 122
174
226.5 		33.9
48.6
62.9 		40
38
33 		73 1450 30
200-400C 112
160
208 		31.3
44.4
57.8 		34
32
28 		71 1450 22
200-200（1） 280
400
520 		77.8
111.1
114 		13.4
12.5
10.5 		70
80
79 		1450 22
200-200（1）A 250
358
465 		69.4
99.4
129.2 		10.7
10
8.5 		68
78
77 		1450 18.5
200-250（1） 280
400
520 		77.8
111.4
114 		22.2
20
14 		75
80
72 		1450 30
200-250（1）A 250
358
465 		69.4
99.6
129.2 		18
14
11.2 		73
78
70 		1450 22
200-250（1）B 226
322
419 		62.8
89.4
116.4 		14.4
13
7.3 		70
75
67 		1450 18.5
200-315（1） 280
400
520 		77.8
111.4
144 		36
32
26 		73
80
75 		1450 55
200-315（1）A 262
374
486 		72.8
103.9
135 		31.5
28
23 		72
79
74 		1450 45
200-315（1）B 242
346
450 		67.2
96.1
125 		27
24
19.5 		78 1450 37
200-400（1） 280
400
520 		77.8
111.4
144 		54.5
50
39 		75
81
77 		1450 75
200-400（1）A 262
374
486 		72.8
103.9
135 		48
44
34 		80 14550 75
200-400（1）B 242
346
450 		67.2
96.1
125 		41.4
38
29.6 		78 1450 55
200-400（1）C 224
320
416 		62.2
88.9
115.6 		34.9
32
25 		76 1450 45
250-250 350
550
650 		97.2
152.8
180.5 		22
20
16 		78
82
81 		1450 45
250-250A 300
500
600 		83.3
139
166.7 		18.3
17
14 		76
80
80 		1450 37
250-235 300
500
600 		83.3
139
166.7 		14
12.5
11 		73
78
70 		1450 22
250-300 300
500
600 		83.3
139
166.7 		22
20
16 		78 1450 37
250-315 350
550
650 		97.2
152.8
180.5 		34
32
28 		76
80
79 		1450 75
250-315A 300
500
600 		83.3
139
166.7 		29.5
28
24 		74
78
77 		1450 55
250-315B 260
450
250 		72.2
125
144.4 		25
24
20 		70
74
72 		1450 45
250-400 300
500
600 		83.3
139
166.7 		54.5
50
39 		72 1480 110
250-400A 262
450
521 		72.7
125
144.7 		46.6
44
38.3 		69 1480 90
250-500 385
550
660 		106.9
152.8
183.3 		87
80
68 		80 1480 160
250-500A 357
510
612 		99.2
141.7
170 		76.1
70
59.5 		78 1480 132
250-500B 329
470
564 		91.4
130.6
156.7 		65.2
60
51 		75 1480 110
300-235 540
720
900 		150
200
250 		20.5
18
15.0 		77
81
74 		1450 55
300-235A 450
600
720 		125
166
200 		17.2
15
12.5 		74
79
77 		1450 45
300-235B 420
540
650 		116.7
150
181 		14.3
12.8
10.5 		73
78
70 		1450 37
300-250 540
720
900 		150
200
250 		22.5
20
17 		80
83
84 		1450 55
300-250A 450
600
720 		136
166
200 		19.5
17
14 		81 1450 45
300-300 540
720
900 		150
200
250 		32
28
23 		82 1480 75
300-300A 450
600
720 		125
166
200 		27.5
24
20 		80 1480 75
300-300B 420
540
650 		116.7
150
181 		24
21
17 		78 1480 55
300-315 540
720
900 		150
200
250 		35
32
26 		84 1480 90
300-315A 460
650
800 		127.8
180
222 		31.5
28
23.5 		80 1480 75
300-315B 420
580
700 		116.7
161
194 		27
24
20.0 		78 1480 55
300-380 480
720
900 		133.3
200
250 		48
44
34 		84 970 132
300-380A 444
666
833 		123.3
185
231.4 		41.4
38
30 		80 970 110
300-380B 400
614
764 		113.6
170.6
213.1 		35
32
25 		78 970 90
300-390 540
720
900 		150
200
250 		20.5
18
15.5 		78
81
76 		980 55
300-390A 450
600
720 		126
167
200 		17.2
15
12.8 		77
79
75 		980 45
300-390B 400
540
650 		111
150
180 		14
12.5
11.5 		74
77
76 		980 37
300-400 450
600
720 		125
166
200 		55
50
42.5 		78 1480 110
300-480 540
720
900 		150
200
250 		31
28
24 		79
81
80 		980 75
300-480A 450
600
720 		126
166
200 		27.4
24
20.0 		78
80
79 		980 75
300--480B 400
540
650 		111
150
180 		24
21
17 		79 980 55
300-315（1） 650
950
1200 		180.6
263.9
333.3 		36
32
28 		82
  		1450 132
300-315（1）A 600
900
1150 		166.7
250
320 		32
28
24 		80 1450 110
350-235 600
800
960 		167
222
267 		14
12.5
10.5 		80
83
82 		980 37
350-235（1） 800
1080
1350 		222.2
300
375 		20
16
12 		80
83
82 		980 75
350-300 600
800
960 		167
222
267 		22.5
20
17.5 		79
82
71 		980 75
350-315 600
800
960 		167
222
267 		35.5
32
28.5 		84 980 90
350-400 600
800
960 		167
222
267 		55
50
45.5 		83 980 160
400-300 920
1180
1300 		255
328
361 		23
19
16 		78 980 90
400-315 950
1250
1500 		264
347
416 		32
28
24 		76 980 132
500-235 1500
1800
2000 		416
500
556 		16
14
12 		75 980 110
500-300 1400
1700
1900 		388
472
528 		22
20
18 		80 980 132
500-315 1200
1550
1800 		333
416
500 		32
28
24 		78 980 160

起动前的准备

1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。

2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。

3、检查各部位是否正常。

4、用手盘动泵以使润滑液进入机械密封端面。

5、高温型应先进行预热，升温速度50℃/小时，以保证各部受热均匀。

起动：

1、全开进口阀门。

2、关闭吐出管路阀门。

3、起动电机，观察泵运行是否正确。

4、调节出口阀门开度以所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流内运行，否则将造成泵超负荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门开启大与小和管道工况有关。

5、检查轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。

6、检查电机、轴承处温升≤70℃。

停车：

1、高温型先降温，降温速度<10℃/分，把温度降低到80℃以下，才能停车。

2、关闭吐出管路阀门。

3、停止电机。

4、关闭进口阀门。

5、如长期停车，应将泵内液体放尽。

故障原因及解决方案

故障形式

产生原因

排除方法

泵不出水

a.进出口阀门未打开，进出管路阻塞， 流道叶轮阻塞

检查，去除阻塞物

b.电机运行方向不对，电机缺相转速很 慢

调整电机方向，紧固电机接线

c.吸入管漏气

拧紧各密封面，排除空气

d.泵没灌满液体，泵腔内有空气

打开泵上盖或打开排气阀，排尽空气

e.进口供水不足，吸程过高，底阀漏水

停机检查、调整（并网自来水管和带吸程使用易出现此现象）

f.管路阻力过大，泵选型不当

减少管路弯道，重新选泵

水泵流量不足

a.先按1.原因检查

先按1.排除

b.管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足

去除阻塞物，重新调整阀门开度

c.电压偏低

稳压

d.叶轮磨损

更换叶轮

功率过大

a.超过额定流量使用

调节流量关小出口阀门

b.吸程过高

降低

c.泵轴承磨损

更换轴承

杂音振动

a.管路支撑不稳

稳固管路

b.液体混有气体

提高吸入压力排气

c.产生汽蚀

降低真空度

d.轴承损坏

更换轴承

e.电机超载发热运行

调整按5.

电机发热

a.流量过大，超载运行

关小出口阀

b.碰擦

检查排除

c.电机轴承损坏

更换轴承

d.电压不足

稳压

水泵漏水

a.机械密封磨损

更换

b.泵体有砂孔或破裂

焊补或更换

c.密封面不平整

修整

d.安装螺栓松懈

紧固

卧式管道油泵安装方式

1．刚性安装

1
进口球阀
2
挠性接头
3
直管
4
出口闸阀
5
泵
6
底座
7
水泥基座

说明：7.5KW以下水泵可配隔振垫直接安装在基础上。11KW以上时,隔振器与基础可钻膨胀螺栓相联。

2．柔性安装

1
进口球阀
2
挠性接头
3
直管
4
出口闸阀
5
泵
6
底座
7
JGD型减振器
8
水泥基础

卧式管道油泵型谱图

卧式管道油泵工作条件

1、吸入压力≤1.0mpa，或泵系统高工作压力≤1.6mpa，即泵吸入口压力+泵扬程≤1.6mpa、泵静压试验压力为2.5mpa，订货时请注明系统工作压力。泵系统工作压力大于1.6mpa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度＜40℃，相对湿度＜95%。

3、所输送介质中固本颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

相关产品
相关文章
我要评论

公司名称/个人：
手机/电话：
评论内容：

产品导购
离心泵系列
排污泵系列
自吸泵系列
磁力泵系列
隔膜泵系列
螺杆泵系列
化工泵系列
多级泵系列
管道泵系列
油泵系列
消防泵系列
真空泵系列
液下泵系列
漩涡泵系列
智慧泵房系列
潜水泵系列
给排水设备系列
耐腐蚀泵系列
水力喷射器系列
不锈钢耐腐蚀泵
污水泵系列
配套系列
配套阀门系列
计量泵系列
