罗茨与旋片真空机组
JZJX系列罗茨旋片机组是由ZJ型罗茨泵做为主抽泵,单级或双级旋片泵做为前级泵组成的抽气机组。该机组具有真空度高,抽速范围广等特点,它较适用于抽除干燥、洁净的气体。当带有气镇装置时,也可以抽除含少量水蒸汽的气体。该系列机组已广泛应用于冶金、化工、轻工、石油、医药、印染、电器、电真空、半导体、食品、原子能、纺织等行业。
目录
罗茨与旋片真空机组概述
JZJX系列罗茨旋片真空机组是由ZJ型罗茨泵做为主抽泵,单级或双级旋片泵做为前级泵的低、高真空获得设备,整套机组安置在一个机架上,配以管道、阀门和电器操作控制箱,除小二个规格外,还配有冷却水管系统机组结构紧凑、使用方便。在2X型旋片真空度达到极限时抽气速率不断降低,ZJ罗茨真空泵能使机组在极限真空时保持相对大的抽气速率.JZJX系列罗茨旋片真空机组真空度高,可持续工作,噪音低。
为了提高罗茨旋片真空机组的抽气性能,达到较高的极限真空和改善在低入口压力时的抽速特性及对大型真空机组配用较小规格的前极泵,罗茨旋片真空机组也有由二级罗茨真空泵串联的三级机组。
根据被抽真空系统的大小及气体状态,罗茨旋片真空机组各泵之间的名义抽速之比一般在4∶1至10∶1之间,前者适用于较大真空系统及长时间在较低入口压力或极限真空情况下工作。本系列罗茨旋片真空机组为了防止前级旋片真空泵停机返油,在前级管道上装有电磁放气阀,其动作与前级旋片真空泵的电机联动。
二、JZJX系列罗茨旋片真空机组的使用范围:
JZJX系列罗茨旋片真空机组适用于抽吸空气及其它无可凝性、无腐蚀性的气体,广泛应用于需要大抽速和需要获得低、高真空的各种真空系统。例如:真空冶炼、钢液脱气、真空烧结、大型空间模拟试验中的动态真空的获得,电力电容器、变压器真空浸渍处理,日光灯管、灯泡自动生产线上的排气,保温瓶胆的连续排气,真空镀膜设备中的预抽,镁还原过程中的抽气,单晶硅提炼过程中的除气等等。

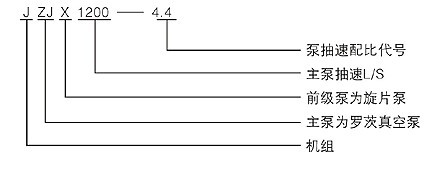

三、JZJX系列罗茨旋片真空机组的型号表示方法:
罗茨与旋片真空机组技术参数
机组型号 | 泵型号 | 抽气速率(L/S) | 极限压力 | 进气口径(mm) | 电机功率(kw) | |||||
主泵 | 前级泵 | 主泵 | 前级泵 | |||||||
Ⅰ | Ⅱ | Pa | Torr | Ⅰ | Ⅱ | |||||
JZPX70-4 | ZJP70 | 2x15 | - | 70 | 2x10-2 | 1.5x10-4 | 80 | 1.1 | 2.2 | - |
JZPX150-5 | ZJP150 | 2x30A | - | 150 | 2x10-2 | 1.5x10-4 | 100 | 2.2 | 3 | - |
JZPX300-4 | ZJP300 | 2x70A | - | 300 | 2x10-2 | 1.5x10-4 | 150 | 4 | 5.5 | - |
JZPX300-7 | ZJP300 | 2x30A | - | 300 | 2x10-2 | 1.5x10-4 | 150 | 4 | 3 | - |
JZPX600-8 | ZJP-600 | 2x70A | - | 600 | 2x10-2 | 1.5x10-4 | 200 | 7.5 | 5.5 | - |
JZPX150-42 | ZJP1500 | ZJP30 | 2x15 | 150 | 1x10-2 | 7.5x10-5 | 100 | 2.2 | 0.75 | 2.2 |
JZPX300-42 | ZJP300 | ZJP70 | 2x30A | 300 | 1x10-2 | 7.5x10-5 | 150 | 4 | 1.1 | 3 |
JZPX300-44 | ZJP300 | ZJP70 | 2x15 | 300 | 1x10-2 | 7.5x10-5 | 150 | 4 | 1.1 | 2.2 |
JZPX600-42 | ZJP600 | ZJP150 | 2x70A | 600 | 1x10-2 | 7.5x10-5 | 200 | 7.5 | 2.2 | 5.5 |
JZPX600-45 | ZJPP600 | ZJP150 | 2x30A | 600 | 1x10-2 | 7.5x10-5 | 200 | 7.5 | 2.2 | 3 |
JZPX1200-44 | ZJP1200A | ZJP300 | 2x70A | 1200 | 1x10-2 | 7.5x10-5 | 250 | 11 | 4 | 5.5 |
1、以上是国家标准推荐型号,也可根据用户特殊要求,异型设计
2、单泵的技术指标详见各泵说明书
3、表中的抽气速率系指主泵的集合抽气速率。
4、2X为两级旋片真空泵,如2X-70为抽速70L/S的两级旋片真空泵
