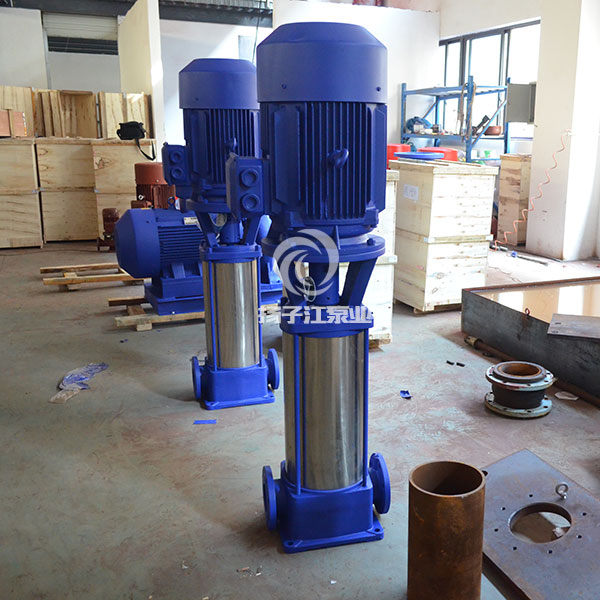

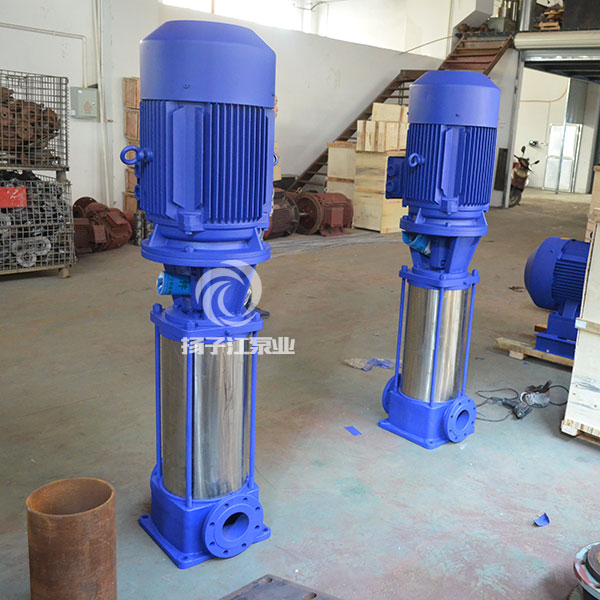

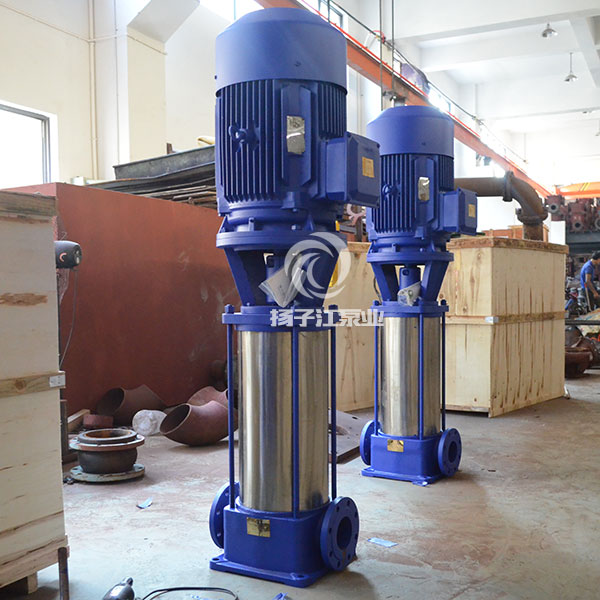

GDL型立式多级管道泵

多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
说明书下载 管道泵系列实物图 标牌合格证 产品视频
下一个[ISGB型防爆管道增压泵|立式管道热水泵|热水管道增压泵]上一个：[PBG型屏蔽式管道泵]

目录

GDL型立式多级管道泵概述

　　多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。

GDL型立式多级管道泵主要用途

1．多级管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷；暖水循环加压。使用温度80℃以下。

2．多级管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。

3．多级管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。

4．多级管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为 T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。

5．多级管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。

GDL型立式多级管道泵工作原理

　　当电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。将每个叶轮逐级叠加之后，就获得一定扬程。

      GDL型立式多级管道泵是90年代新泵型。大优点节能、占地面积小、安装方便、性能稳定、外套用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏、使用寿命长。以水力平衡解决轴向力,因而泵运转平稳、低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。水力效率高，性能范围广，进出口直径25-100毫米，流量每小时2～72吨，扬程25～150米，共9个系列70多个规格，完全能满足高层建筑、深井矿等的给排水及消防设施需要,是各大行业冷热水或一般介质、理化性质类似于水等液体输送的佳泵型。

GDL型立式多级管道泵性能参数

型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
25GDL2-12 3 2 36 2900 1.1 30 2.9 58
25GDL2-12 4 2 48 2900 1.1 30 2.9 62
25GDL2-12 5 2 60 2900 2 30 2.9 68
25GDL2-12 6 2 72 2900 2 30 2.9 72
25GDL2-12 7 2 84 2900 2 30 2.9 78
25GDL2-12 8 2 96 2900 2.2 30 2.9 82
25GDL2-12 9 2 108 2900 2 30 2.9 86
25GDL2-12 10 2 120 2900 3 30 2.9 98
25GDL2-12 11 2 132 2900 3 30 2.9 102
25GDL2-12 12 2 144 2900 3 30 2.9
25GDL2-12 13 2 156 2900 4 30 2.9
25GDL2-12 14 2 168 2900 4 30 2.9
25GDL2-12 15 2 180 2900 4 30 2.9
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
25GDL4-11 3 4 33 2900 1.1 42 2.9 58
25GDL4-11 4 4 44 2900 1.5 42 2.9 65
25GDL4-11 5 4 55 2900 2.2 42 2.9 72
25GDL4-11 6 4 66 2900 2.2 42 2.9 76
25GDL4-11 7 4 77 2900 3 42 2.9 86
25GDL4-11 8 4 88 2900 3 42 2.9 90
25GDL4-11 9 4 99 2900 3 42 2.9 94
25GDL4-11 10 4 110 2900 4 42 2.9 110
25GDL4-11 11 4 121 2900 4 42 2.9 114
25GDL4-11 12 4 132 2900 4 42 2.9
25GDL4-11 13 4 143 2900 4 42 2.9
25GDL4-11 14 4 154 2900 5.5 42 2.9
25GDL4-11 15 4 165 2900 5.5 42 2.9
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
40GDL6-12 3 6 36 2900 1.5 52 2.9 72
40GDL6-12 4 6 48 2900 2.2 52 2.9 78
40GDL6-12 5 6 60 2900 2.2 52 2.9 82
40GDL6-12 6 6 72 2900 3 52 2.9 92
40GDL6-12 7 6 84 2900 3 52 2.9 96
40GDL6-12 8 6 96 2900 4 52 2.9 112
40GDL6-12 9 6 108 2900 4 52 2.9 116
40GDL6-12 10 6 120 2900 4 52 2.9 120
40GDL6-12 11 6 132 2900 5.5 52 2.9 140
40GDL6-12 12 6 144 2900 5.5 52 2.9
40GDL6-12 13 6 156 2900 7.5 52 2.9
40GDL6-12 14 6 168 2900 7.5 52 2.9
40GDL6-12 15 6 180 2900 7.5 52 2.9
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
50GDL12-15 2 12 30 2900 2.2 57 3.5 113
50GDL12-15 3 12 45 2900 3 57 3.5 129
50GDL12-15 4 12 60 2900 4 57 3.5 149
50GDL12-15 5 12 75 2900 5.5 57 3.5 181
50GDL12-15 6 12 90 2900 5.5 57 3.5 190
50GDL12-15 7 12 105 2900 7.5 57 3.5 204
50GDL12-15 8 12 120 2900 7.5 57 3.5 212
50GDL12-15 9 12 135 2900 11 57 3.5 265
50GDL12-15 10 12 150 2900 11 57 3.5 273
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
50GDL12-25 1 12 25 2900 2.2 57 3.5 105
50GDL12-25 2 12 50 2900 4 57 3.5 119
50GDL12-25 3 12 75 2900 5.5 57 3.5 138
50GDL12-25 4 12 100 2900 7.5 57 3.5 157
50GDL12-25 5 12 125 2900 11 57 3.5 184
50GDL12-25 6 12 150 2900 11 57 3.5 191
50GDL12-25 7 12 175 2900 15 57 3.5 210
50GDL12-25 8 12 200 2900 15 57 3.5 229
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
50GDL18-15 2 18 30 2900 3 63 4 122
50GDL18-15 3 18 45 2900 4 63 4 142
50GDL18-15 4 18 60 2900 5.5 63 4 175
50GDL18-15 5 18 75 2900 7.5 63 4 189
50GDL18-15 6 18 90 2900 7.5 63 4 198
50GDL18-15 7 18 105 2900 11 63 4 252
50GDL18-15 8 18 120 2900 11 63 4 261
50GDL18-15 9 18 135 2900 15 63 4 280
50GDL18-15 10 18 150 2900 15 63 4 289
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
50GDL18-24 1 18 24 2900 3 63 4 122
50GDL18-24 2 18 48 2900 4 63 4 142
50GDL18-24 3 18 72 2900 7.5 63 4 175
50GDL18-24 4 18 96 2900 11 63 4 230
50GDL18-24 5 18 120 2900 11 63 4 247
50GDL18-24 6 18 144 2900 15 63 4 265
50GDL18-24 7 18 168 2900 18.5 63 4 274
50GDL18-24 8 18 192 2900 22 63 4 301
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
65GDL24-12 2 24 24 2900 3 63 4 122
65GDL24-12 3 24 36 2900 4 63 4 142
65GDL24-12 4 24 48 2900 5.5 63 4 175
65GDL24-12 5 24 60 2900 7.5 63 4 189
65GDL24-12 6 24 72 2900 7.5 63 4 252
65GDL24-12 7 24 84 2900 11 63 4 261
65GDL24-12 8 24 96 2900 11 63 4 280
65GDL24-12 9 24 108 2900 15 63 4 289
65GDL24-12 10 24 120 2900 15 63 4 298
65GDL24-12 11 24 132 2900 15 63 4 317
65GDL24-12 12 24 144 2900 18.5 63 4 346
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
65GDL24-24 1 24 24 2900 3 63 4 122
65GDL24-24 2 24 48 2900 5.5 63 4 175
65GDL24-24 3 24 72 2900 7.5 63 4 189
65GDL24-24 4 24 96 2900 11 63 4 262
65GDL24-24 5 24 120 2900 15 63 4 317
65GDL24-24 6 24 144 2900 18.5 63 4 346
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
80GDL36-12 2 36 24 2900 4 71 4.2 193
80GDL36-12 3 36 36 2900 5.5 71 4.2 227
80GDL36-12 4 36 48 2900 7.5 71 4.2 244
80GDL36-12 5 36 60 2900 11 71 4.2 292
80GDL36-12 6 36 72 2900 11 71 4.2 302
80GDL36-12 7 36 84 2900 15 71 4.2 322
80GDL36-12 8 36 96 2900 15 71 4.2 332
80GDL36-12 9 36 108 2900 18.5 71 4.2 365
80GDL36-12 10 36 120 2900 18.5 71 4.2 375
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
80GDL36-24 1 36 24 2900 4 71 4.2 193
80GDL36-24 2 36 48 2900 7.5 71 4.2 193
80GDL36-24 3 36 72 2900 11 71 4.2 227
80GDL36-24 4 36 96 2900 15 71 4.2 244
80GDL36-24 5 36 120 2900 18.5 71 4.2 292
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
80GDL54-14 2 54 28 2900 7.5 73 4 218
80GDL54-14 3 54 42 2900 11 73 4 267
80GDL54-14 4 54 56 2900 15 73 4 287
80GDL54-14 5 54 70 2900 18.5 73 4 320
80GDL54-14 6 54 84 2900 18.5 73 4 330
80GDL54-14 7 54 98 2900 22 73 4 373
80GDL54-14 8 54 112 2900 30 73 4 400
80GDL54-14 9 54 126 2900 30 73 4 421
80GDL54-14 10 54 140 2900 37 73 4 432
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
80GDL54-28 1 54 28 2900 7.5 73 4 218
80GDL54-28 2 54 56 2900 15 73 4 287
80GDL54-28 3 54 84 2900 18.5 73 4 320
80GDL54-28 4 54 112 2900 30 73 4 453
80GDL54-28 5 54 140 2900 37 73 4 493
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
100GDL72-14 2 72 28 2900 11 73 4.5 276
100GDL72-14 3 72 42 2900 15 73 4.5 298
100GDL72-14 4 72 56 2900 18.5 73 4.5 336
100GDL72-14 5 72 70 2900 22 73 4.5 381
100GDL72-14 6 72 84 2900 30 73 4.5 453
100GDL72-14 7 72 98 2900 30 73 4.5 466
100GDL72-14 8 72 112 2900 37 73 4.5 493
100GDL72-14 9 72 126 2900 37 73 4.5 582
100GDL72-14 10 72 140 2900 45 73 4.5 595
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
100GDL72-28 1 72 28 2900 11 73 4.5 276
100GDL72-28 2 72 56 2900 18.5 73 4.5 336
100GDL72-28 3 72 84 2900 30 73 4.5 453
100GDL72-28 4 72 112 2900 37 73 4.5 582
100GDL72-28 5 72 140 2900 45 73 4.5 595
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
100GDL100-30 1 100 30 2900 18.5 73 4.5 336
100GDL100-30 2 100 60 2900 30 73 4.5 453
100GDL100-30 3 100 90 2900 37 73 4.5 493
100GDL100-30 4 100 120 2900 55 73 4.5 640
100GDL100-30 5 100 150 2900 75 73 4.5 840
100GDL100-30 6 100 180 2900 75 73 4.5 855
100GDL100-30 7 100 210 2900 90 73 4.5 870
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
125GDL100-20 2 108 40 2900 18.5 74 4.5 292
125GDL100-20 3 108 60 2900 30 74 4.5 430
125GDL100-20 4 108 80 2900 37 74 4.5 463
125GDL100-20 5 108 100 2900 45 74 4.5 555
125GDL100-20 6 108 120 2900 55 74 4.5 640
125GDL100-20 7 108 140 2900 75 74 4.5 840
125GDL100-20 8 108 160 2900 75 74 4.5 855
125GDL100-20 9 108 180 2900 90 74 4.5 870
125GDL100-20 10 108 200 2900 90 74 4.5 955
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
125GDL100-30 1 100 30 2900 18.5 74 4.5 336
125GDL100-30 2 100 60 2900 30 74 4.5 453
125GDL100-30 3 100 90 2900 37 74 4.5 493
125GDL100-30 4 100 120 2900 55 74 4.5 640
125GDL100-30 5 100 150 2900 75 74 4.5 840
125GDL100-30 6 100 180 2900 75 74 4.5 855
125GDL100-30 7 100 210 2900 90 74 4.5 870
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
150GDL160-20 2 160 40 2900 30 78 4.5 422
150GDL160-20 3 160 60 2900 37 78 4.5 452
150GDL160-20 4 160 80 2900 55 78 4.5 613
150GDL160-20 5 160 100 2900 75 78 4.5 820
150GDL160-20 6 160 120 2900 75 78 4.5 836
150GDL160-20 7 160 140 2900 90 78 4.5 922
型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
m3/h M r/min kw % NPSH KG
150GDL160-30 1 160 30 2900 30 78 4.5 422
150GDL160-30 2 160 60 2900 37 78 4.5 452
150GDL160-30 3 160 90 2900 55 78 4.5 613
150GDL160-30 4 160 120 2900 75 78 4.5 820
150GDL160-30 5 160 150 2900 90 78 4.5 922
150GDL160-30 6 160 180 2900 110 78 4.5 1210
150GDL160-30 7 160 210 2900 132 78 4.5 1360
