管道泵与管道增压泵的区别
时间：2020/9/5 来源：浙江扬子江泵业有限公司
管道泵是单吸单级或多级离心泵的一种，属立式结构，因其进出口在同一直线上，且进出口口径相同，仿似一段管道，可安装在管道的任何位置故取名为管道泵（又名增压泵）。 结构特点：为单吸单级离心泵，进出口相同并在同一直线上，和轴中心线成直交，为立式泵。在区分管道泵与管道增压泵之前，有必要强调一下两者分别的概念定义。

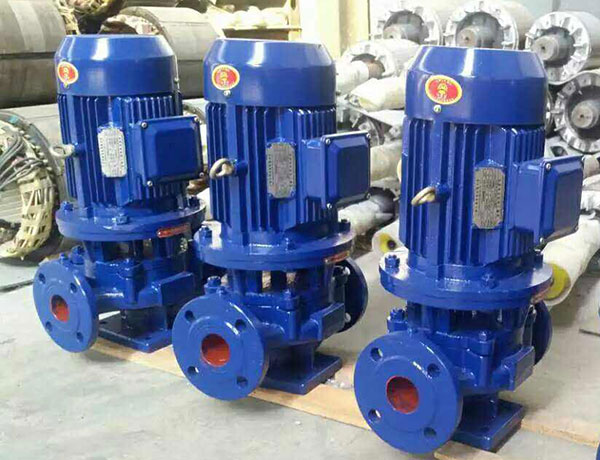

管道泵
管道泵与管道增压泵的区别
1、管道泵：管道泵是进出口在同一直线上且口径相同的离心泵，可像一段管道串联安装在管道的任何位置故取名为管道泵。其是根据泵的外形特诊来定义命名的，若根据原理命名，管道泵是特殊结构的离心泵，而普通的离心泵可能是卧式端吸式的，也可能是立式多级离心式的。如下图1：

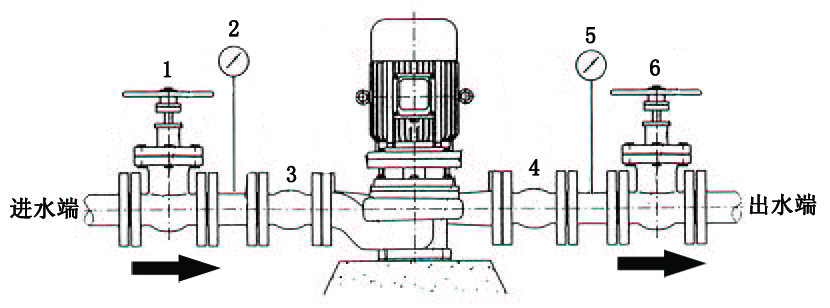

图1，管道式离心泵即管道泵的示意图
2、管道增压泵：管道增压泵实际上就是我们常说的增压泵，它是根据泵用途命名的，顾名思义就是能对管道里输送液体增压的泵都可以称为管道增压泵。并不局限于某一种类型的泵，如离心泵、管道泵、自吸泵、污水泵、化工泵等泵都可以别称为管道增压泵。如下图2的关系：

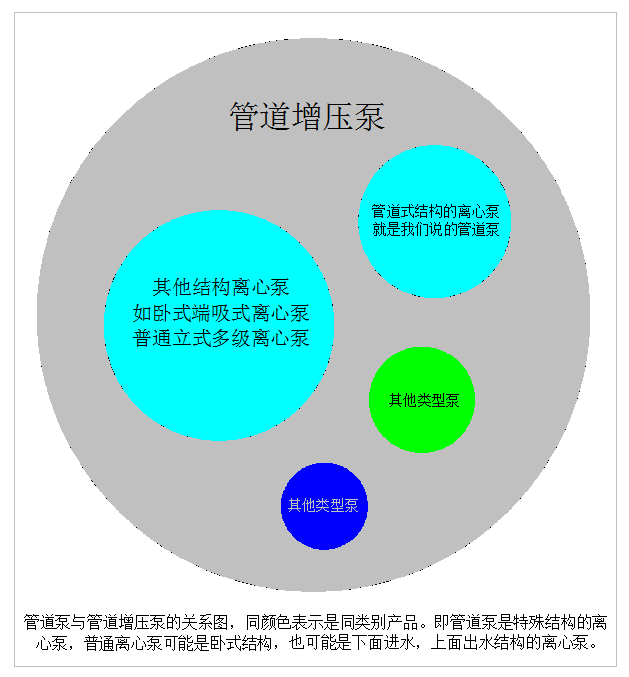

图2，管道泵与管道增压泵的关系图，同颜色表示是同类别产品。即管道泵是特殊结构的离心泵，普通离心泵可能是卧式结构，也可能是下面进水，上面出水结构的离心泵。
