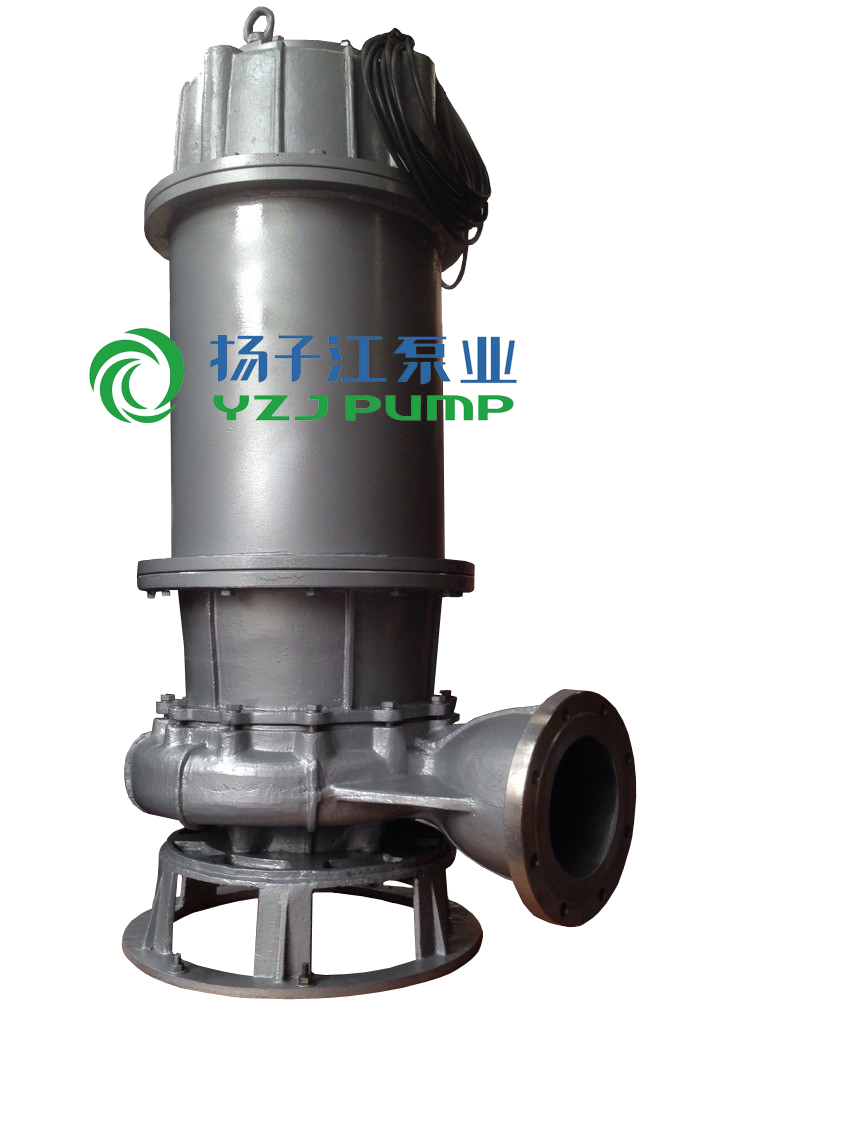

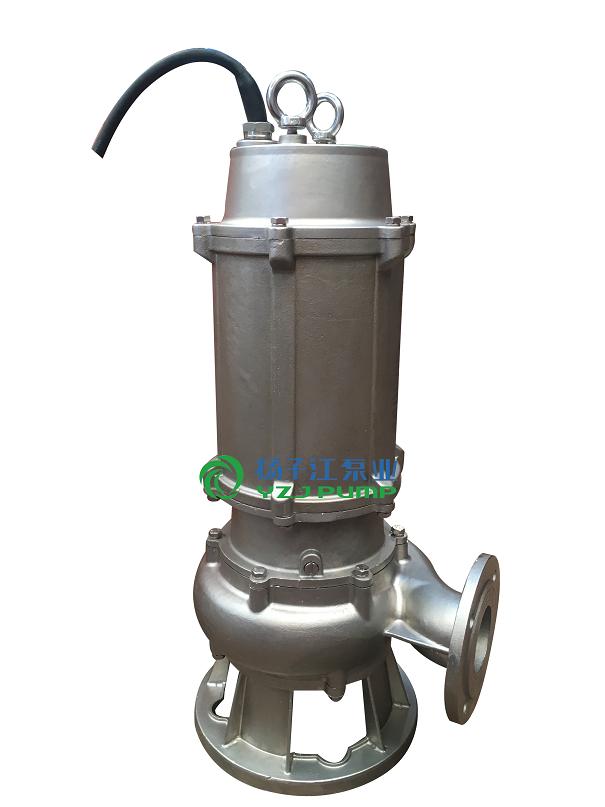

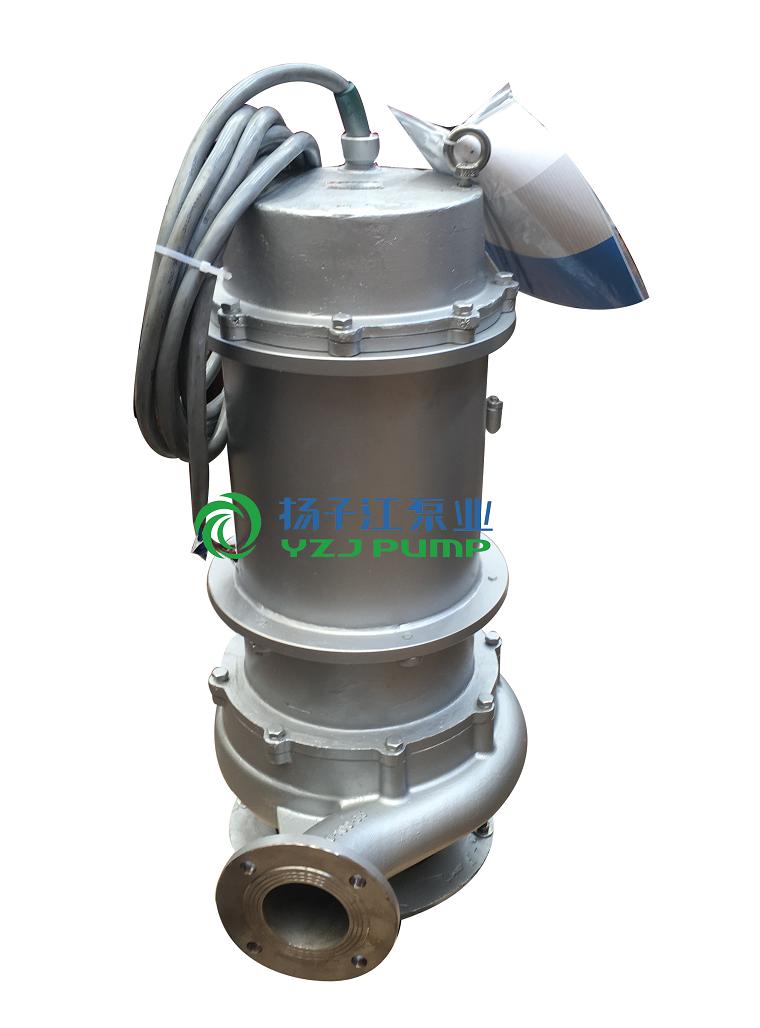

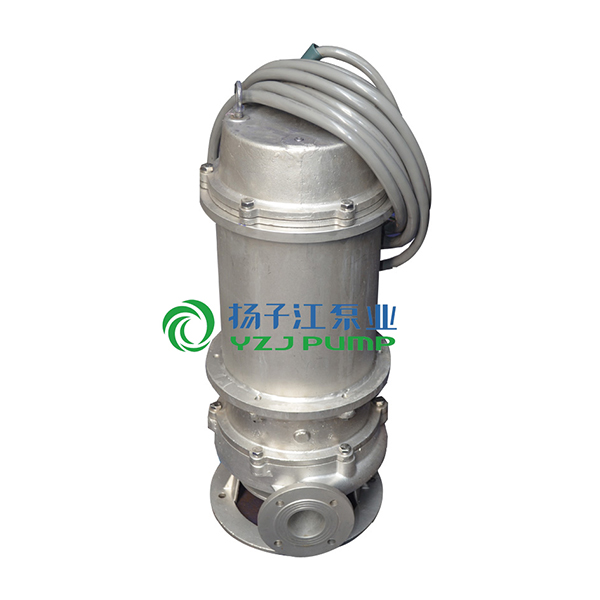

WQP型不锈钢潜水排污泵
目录
WQP型不锈钢潜水排污泵概述
WQ型不锈钢潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
WQP型不锈钢潜水排污泵产品特点
1.WQP系列不锈钢潜水排污泵采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2.设计合理，配套电机合理，效率高，节能效果显著。
3.机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
4.泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。
5.泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。
6.可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。
7.双导轨自动耦合安装系统，给泵的安装的安装，维修带来了极大的方便，人可不必为此而进出污水坑。
8.浮球开关可根据所需的水位变化。自动控制泵的停启，无需专人看管。
9.在使用扬程范围内保证电机运行不过载。
10.根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水(干式)状态下安全运行。
11.安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
WQP型不锈钢潜水排污泵结构说明
WQP系列不锈钢潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行可靠，其主部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以佳效率运行。
WQP型不锈钢潜水排污泵型号意义
例如：50WQP15-30-3
50-排出口径(mm)
WQP-潜水式无堵塞排污泵
P-不锈钢(P)
15-流量(m3/h)
30-扬程(m)
3-配用功率(KW)
WQP型不锈钢潜水排污泵性能参数
| 型 号 |
口 径 (mm) |
流 量 (m3/h) |
扬 程 (m) |
功 率 (kw) |
转 速 (r/min) |
效 率 (%) |
| QW25-8-15-1.1 | 25 | 8 | 15 | 1.1 | 2825 | 38.5 |
| QW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| QW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| QW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| QW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| QW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| QW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| QW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| QW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| QW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| QW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| QW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| QW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| QW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| QW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| QW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| QW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| QW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| QW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| QW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| QW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| QW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| QW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| QW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| QW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| QW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| QW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| QW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| QW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| QW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| QW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| QW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| QW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| QW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| QW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| QW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| QW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| QW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| QW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| QW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| QW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| QW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| QW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| QW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| QW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| QW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
| QW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| QW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| QW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| QW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| QW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| QW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| QW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| QW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| QW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| QW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| QW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| QW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| QW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| QW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| QW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| QW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| QW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| QW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| QW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| QW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| QW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| QW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| QW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| QW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| QW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| QW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| QW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
WQP型不锈钢潜水排污泵故障分析及排除方法
|
障现象 |
原 因 分 析 |
排 除 方 法 |
|
流量不足
或不出水 |
1、 叶轮旋转错误 2、 阀门是否打开和完好 3、 管道被堵 4、 转速过低 5、 扬程过高 6、 抽送介质密度较大 7、 介质粘度较高 8、 密封圈损坏（口环处） |
1、 调整叶轮旋转方向 2、 检查、维修、排除 3、 清理杂物 4、 检查电器设备及电路 5、 改泵或降低扬程 6、 用水冲稀降低浓度 7、 降低粘度 8、 更 换 |
|
运行不稳定 |
1、 叶轮不平衡 2、 轴承损坏 |
1、 送制造厂调换或校正 2、 更换叶轮 |
|
泵不能启动 |
1、 缺 相 2、 叶轮卡住 3、 绕组、接头或电缆断路 4、 定子绕组烧坏 5、 电器控制发生故障 |
1、 检查线路进行修复 2、 排除杂物 3、 用欧姆表检验修复 4、 修理、更换绕组 5、 修理或调换 |
|
电流过大 |
1、 工作电压低 2、 管道、叶轮堵塞 3、 抽送液体的过的或粘度较高 4、 使用扬程过高 |
1、 调整工作电压 2、 清理管道、更换绕组 3、 改变密度或粘度 4、 减少流量，提高流量 |
|
绝缘电阻低 |
1、 电缆线电源接线端渗漏 2、 电缆线破损 3、 机械密封磨损产生泄露 4、 各O形密封圈失效 5、 机壳被介质腐蚀漏水 |
1、 拧紧压紧螺母 2、 更 换 3、 更 换 4、 更 换 5、 修 补 |
