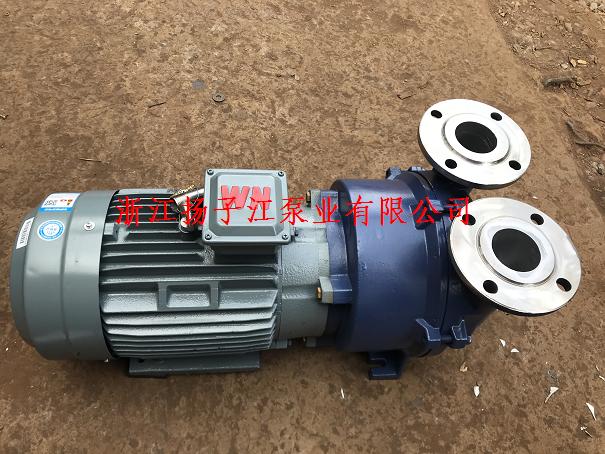

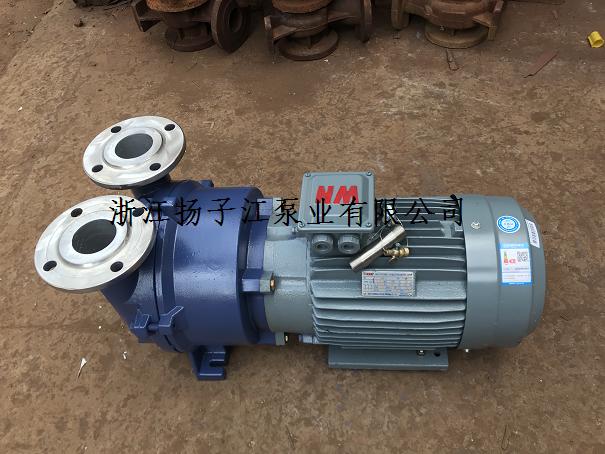

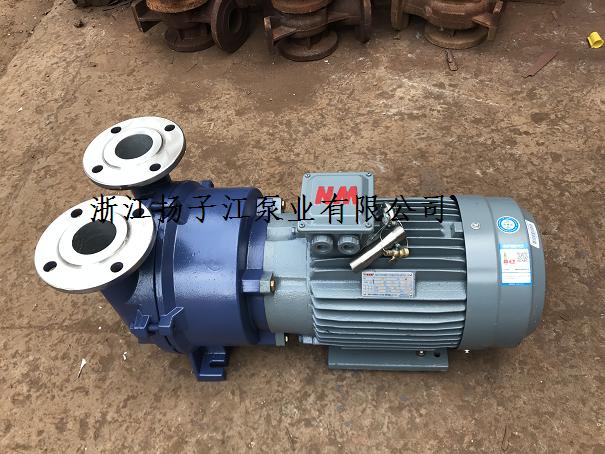

SKA系列水环式真空泵

1、机泵同轴式直联设计，节省空间，易于安装。

2、 采用机械密封作为标准配置，消除了泄露，维护简便。

3、 运行平稳，噪音可低至62分贝

4、统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用

5、 独特的柔性排气口设计，不会产生过压缩，确保了SKA在其性能范围内效率佳。

说明书下载 真空泵系列实物图 标牌合格证 产品视频
下一个[2SK系列水环真空泵]上一个：[SK-0.15直联水环式真空泵]

目录

SKA系列水环式真空泵概述

　　SKA系列真空泵适于抽除气体和水蒸汽，吸气压力达到33mbar绝压(97%真空度)，当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接气蚀保护管以对泵进行保护，如配大气喷射器，吸气压力可达10mbar，喷射器可直接安装在真空泵上，作为压缩机用时，其压力大至0.26MPa(绝压)。

　　水环真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域，由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生危险，其应用更加广泛。

SKA系列水环式真空泵结构及特点

△ 机泵同轴式直联设计，节省空间，易于安装。

△ 采用机械密封作为标准配置，消除了泄露，维护简便。

△ 运行平稳，噪音可低至62分贝

△ 统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质则更适用于更为苛刻的应用

△ 独特的柔性排气口设计，不会产生过压缩，确保了SKA在其性能范围内效率佳。

SKA系列水环式真空泵技术参数

曲线编号 型号 大气量(m3/min) 极限真空(MPa) 电机功率
(kw) 		泵转速(R.P.m) 工作液流量(L/min) 噪音
(A) 		重量
(kg)
60V SKA20.60 0.45 0.097 0.81 2880 2 62 37
61V SKA20.61 0.86 0.097 1.45 2880 2 65 41
70V SKA20.70 1.33 0.097 2.35 2850 2.5 66 66
71V SKA20.71 1.83 0.097 3.85 2860 4.2 72 85
110V SKA5110 2.75 0.097 4 1450 6.7 63 120
111V SKA5111 3.83 0.097 5.5 1450 8.3 68 150
121V SKA5121 4.66 0.097 7.5 1450 10 69 210
131V SKA5131 6.66 0.097 11 1430 15 73 280
161V SKA5161 8.33 0.097 15 970 20 74 390
110V SKA6110 2.75 0.097 4 1450 6.7 63
111V SKA6111 3.83 0.097 5.5 1450 8.3 68
121V SKA6121 4.66 0.097 7.5 1450 10 69
131V SKA6131 6.66 0.097 11 1430 15 73
161V SKA6161 8.33 0.097 15 970 20 74

SKA系列水环式真空泵外形尺寸

型号 曲线编号 A B B1 E H1 H2 H3 H4 H6 M P2 P3
SKA2-060 60V 455 186 140 100 90 118 126 195 37.5 244 250 180
SKA2-061 61V 476 186 140 100 90 118 195 195 37.5 263 250 180
SKA2-070 70V 545 223 160 140 222 100 128 222 33 280 270 203
SKA2-071 71V 566 223 234 190 140 112 140 234 45 309 300 225


型号 曲线编号 R S2 W1 W2 W3 d N3．0 N4.2 N8.7
SKA2-060 60V 217 φ10 110 25.5 21 G1 G3/877 G1/4" G3/8"
SKA2-061 61V 236 φ10 110 25.5 21 G1 G3/877 G1/4" G3/8"
SKA2-070 70V 252 φ12 110 33 27 G11/2" G3/877 G1/4" G3/8"
SKA2-071 71V 278 φ12 110 33 27 G11/2" G3/877 G1/4" G3/8"

SKA5外形尺寸图

型号 曲线编号 A B B1 B2 C1 C2 H1 H2 H3 H4 H5 H6 H7 K L
SKA5110-OKC 101V 637 325 255 190 41 26 140 156 202 361 328 38 57 342 130
SKA5111-0KC 111V 672 325 265 216 38 26 150 166 212 371 363 48 68 348 130
SKA5121-OKC 121V 771 347 265 216 36 26 150 167 217 385 363 39 60 430 147
SKA5131-OKC 131V 852 377 300 254 35 30 175 194 249 427 435 53 76 477.5 147
SKA5161-0KC 161V 1044 479 370 389 52 30 210 225 303 521 485 51 80 570 201


型号 曲线编号 F N S1 S92 T d1 d2 d3 d4 d5
SKA5110-0KC… 101V 464 92 φ12X23 φ12 340 19 160 123 97 52
SKA5111-OKC… 111V 500 92 φ12X23 φ12 340 19 160 123 97 52
SKA5121-0KC… 121V 584 97 φ12X23 φ12 382 19 182 142 113 66.5
SKA5131-OKC… 131V 658,5 103 φ12X23 φ14 382 19 182 142 113 66.5
SKA5161-OKC… 161V 808 138 φ15×27 φ14 450 22 200 156 130 80


型号 曲线编号 W1 W2 W3 "d(N1.0,N2.0)" N3．0 N4.2 N8.7
SKA5110-OKC… 101V 180 52 27 "DN50/2" G3/4" (丝长24) G3/8" (丝长25) G3/8" (丝长11)
SKA5111-OKC… 111V 180 52 27 "DN50/2" G3/4"(丝长24) G3/8" (丝长25) G3/8" (丝长11)
SKA5121-OKC… 121V 200 57 29 "DN65/21/2" G3/4" (丝长24) G3/8" (丝长25) G3/8" (丝长11)
SKA5131-OKC… 131V 200 62.5 32 "DN65/21/2" G3/4" (丝长24) G3/8"(丝长25) G3/8" (丝长11)
SKA5161-OKC… 161V 250 81 41 "DN80/3" G3/4" (丝长24) G3/8" (丝长25) G3/8" (丝长11)
