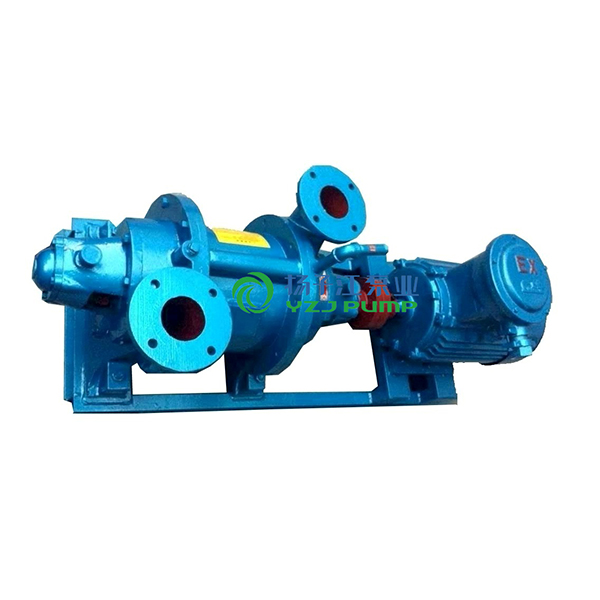

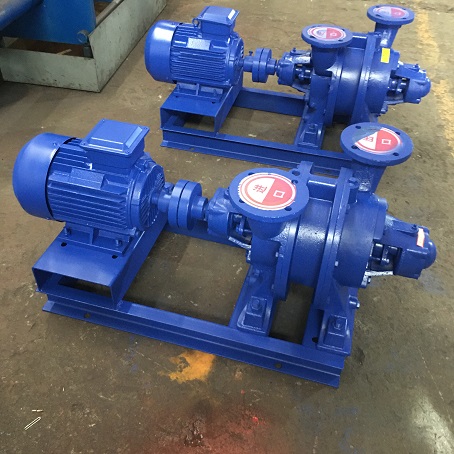

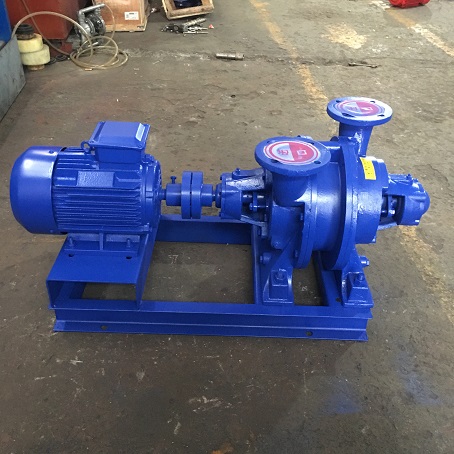

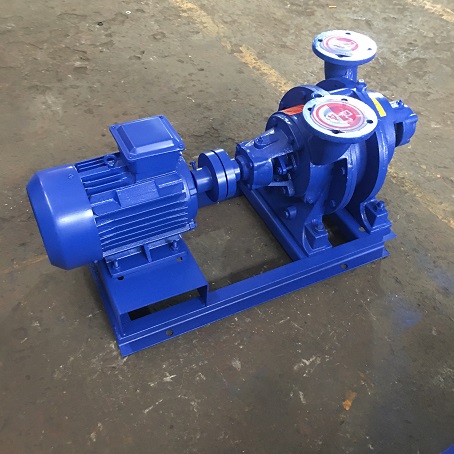

SZ系列防爆水环式真空泵及压缩机
SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性，不溶于水，不含有固体颗粒的气体，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体它被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。 由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。
目录
SZ系列水环式真空泵概述
SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性，不溶于水，不含有固体颗粒的气体，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体它被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。 由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。
SZ系列水环式真空泵性能参数
| 型号 |
真空大吸气量 (m3/min) |
压缩机大排气量 (m3/min) |
电机功率
(kw) |
转速(r/min) | 水耗量(L/min) | 大真空度(%) | 大压力(MPa) |
重量 （包括电机） Weight |
|||||||||
|
当真空度为
|
当压力为(MPa)
|
真空泵 | 压缩机 | ||||||||||||||
|
0%
|
40%
|
60%
|
80%
|
90%
|
0
|
0.05
|
0.08
|
0.1
|
0.15
|
||||||||
| SZ-1 | 1.5 | 0.64 | 0.4 | 0.12 | - | 1.5 | 1 | - | - | - | 4 | 5.5 | 1440 | 10 | 84 | 0.10 | 310 |
| SZ-2 | 3.4 | 1.65 | 0.95 | 0.25 | - | 3.4 | 2.6 | 2 | 1.5 | - | 7.5 | 11 | 1440 | 30 | 87 | 0.14 | 380 |
| SZ-3 | 11.5 | 6.8 | 3.6 | 1.5 | 0.5 | 11.5 | 9.2 | 8.5 | 7.5 | 3.5 | 22 | 37 | 980 | 70 | 92 | 0.21 | 1300 |
| SZ-4 | 27 | 17.6 | 11 | 3 | 1 | 27 | 26 | 20 | 16 | 9.5 | 75 | 90 | 740 | 100 | 93 | 0.21 | 2000 |
SZ系列水环式真空泵结构图
|
1 | 葉輪 |
|
a | 底腳 |
| 2 | 泵體 |
|
|
||
| 3 | 水環 | C | 進氣管 | ||
| 4 | 進氣管 | d | 吸氣孔 | ||
| 5 | 吸氣孔 | e | 橡皮閥 | ||
| 6 | 排氣孔 | f | 排氣管 | ||
| 7 | 排氣管 | g | 排氣孔 | ||
| u | 進水孔 |
订货须知
一、①SZ水环式真空泵产品名称与型号②SZ水环式真空泵口径③SZ水环式真空泵扬程（m）④SZ水环式真空泵流量⑤SZ水环式真空泵电机功率（KW）⑥SZ水环式真空泵转速（r/min）⑦SZ水环式真空泵压〔V〕⑧SZ水环式真空泵吸程（m）⑨SZ水环式真空泵是否带附件以便我们的为您正确选型。
