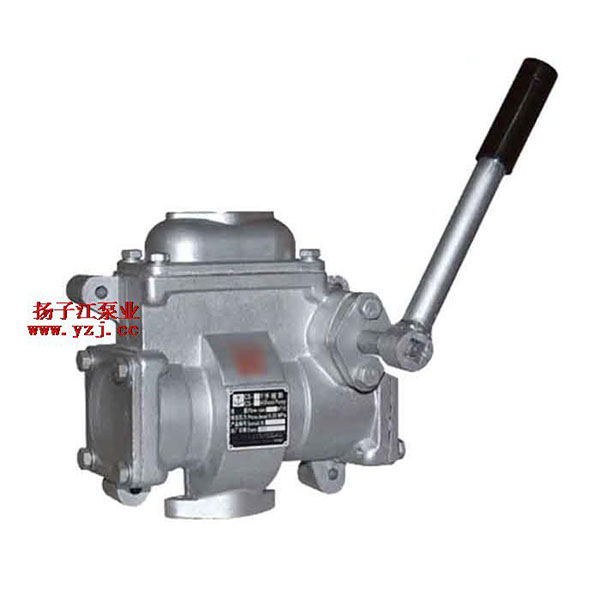

CS型手摇泵
目录
CS型手摇泵产品概述
CS-20、CS-25、CS-32系列适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。本厂生产的CS系列手摇泵，设计合理、用料讲究、维修简单，重要的另件均经防腐蚀处理，因此是比较理想的船用泵浦。
CS型手摇泵规格和主要技术数据
|
型 号
|
CS-20型泵
|
CS-25型泵
|
CS-32型泵
|
|
流量m3/分
|
0.02m3/分
|
0.032m3/分
|
0.04m3/分
|
|
排出压力Mpa
|
0.25mPa
|
0.25mPa
|
0.25mPa
|
|
吸入真空高度m
|
5m(水柱)
|
5m(水柱)
|
5m(水柱)
|
|
活塞行程mm
|
70mm
|
70mm
|
90mm
|
|
往复次数次/分
|
50次/分
|
50次/分
|
50次/分
|
|
泵缸直径mm
|
φ65
|
φ75
|
φ88mm
|
|
手柄作用力kg
|
≈18kg
|
≈230N
|
≈28kg
|
|
进出水口径mm
|
φ20mm
|
φ25
|
φ32mm
|
|
重量kg
|
6kg/台
|
8.5kg/台
|
12kg/台
|
CS型手摇泵使用与维修
1.使用前先卸下两侧盖及上端盖上的放油螺钉、注入适量润滑油，摇动手柄、直至手柄运动自如为止。
2.工作时手柄应作大角度的往复摇动。在泵进口前应设置滤器，以防脏物进入泵内影响泵的工作效率及使用寿命甚至损坏另部件。
3.泵安装时应检查一下设在泵上端盖内的阀是否处在正确位置，并把泵摇动几次看有否异常，若发现不正常，可向本厂调换。
4.本系列泵的油封周期六个月。若长期搁置或长期停止使用、由应清洗重新油封。
CS型手摇泵外形尺寸安装图
|
型 号 |
CS-20 |
CS-25 |
CS-32 |
CS-38 |
|
A |
180 |
205 |
225 |
280 |
|
B |
152 |
180 |
200 |
245 |
|
C |
63 |
70 |
81 |
70 |
|
D |
213 |
220 |
249 |
260 |
|
E |
134 |
150 |
165 |
180 |
CS型手摇泵主要另部件材料
|
另件名称 |
材 料 |
标 准 |
|
泵 体 |
ZL102 |
GB1173-74 |
|
盖 |
ZL102 |
GB1173-74 |
|
活 塞 |
ZL102 |
GB1173-74 |
|
水缸套 |
HT20-40 |
GB 976-67 |
|
阀 |
2cr13 |
GB1220-75 |
|
阀 座 |
H62 |
YB 553-71 |
|
轴 |
2cr13 |
GB1220-75 |
|
连杆机构 |
2cr13 |
GB1220-75 |
|
H型水缸套 |
H62 |
YB 553-71 |
