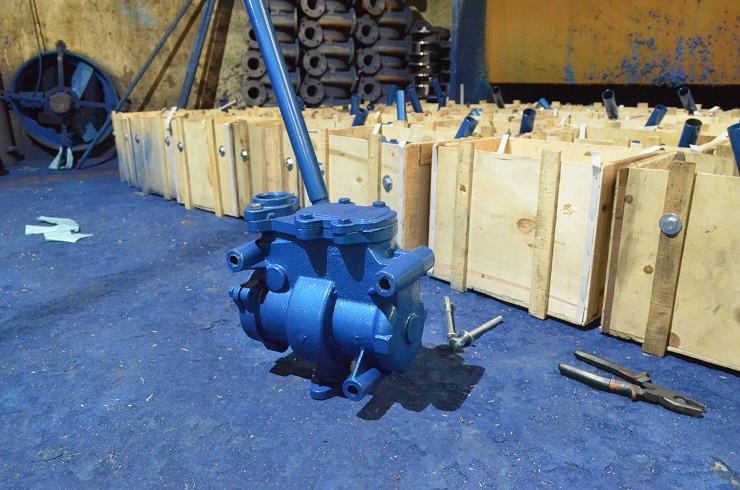

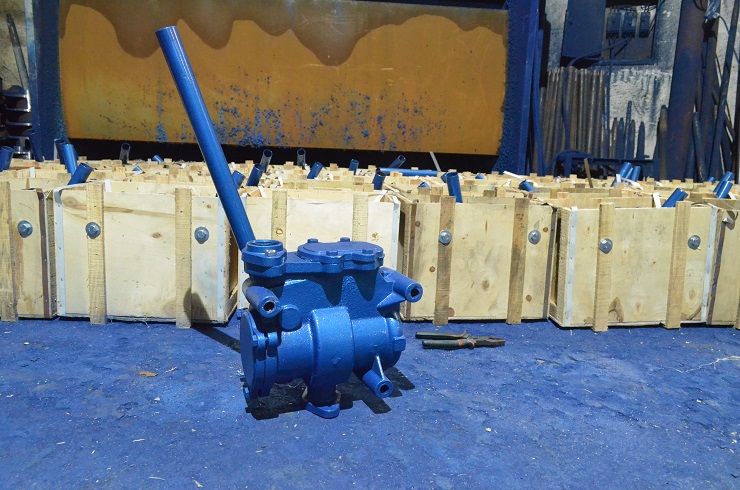

S、SH-25、38型手摇泵

品牌:扬子江

型号:S、SH-25、38型

材质:铸铁

材质:

驱动方式:手摇

功率:

扬程:30

适用介质:抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体

用途:可供工矿、企业、学校、车辆、船舶等单位使用。

目录

一、 产品概述

    本型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体,不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围;流量为15-59升/分,最大扬程为30米。

    本型手摇泵结构紧凑,式样大方美观,使用方便可靠,只需1-2人用手往复摇动摇手柄即可工作。可供工矿、企业、学校、车辆、船舶等单位使用。

    目前所制造的本型泵有:S-25、S-38及SH-25、SH-38等四种。

    泵型号的意义:如S-38、SH-38

    S-为皮碗式,适用于吸送清水

    SH-为活塞式,适用于吸送油类液体

    38-为泵之吸入及吐出口直径单位毫米

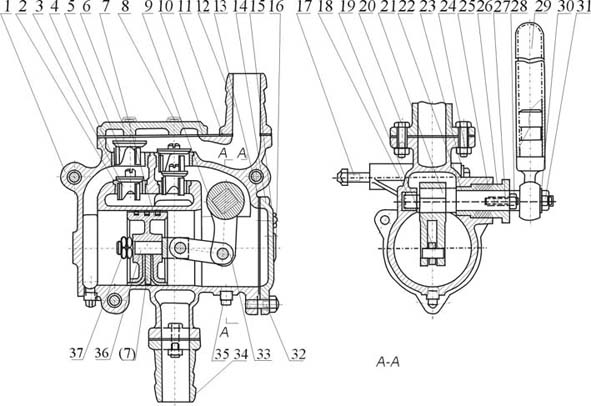

二、结构示意图

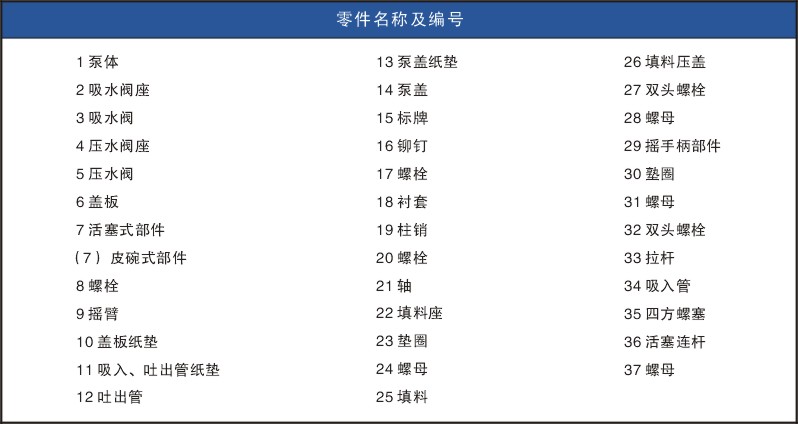

三、零件名称及编号



四、结构说明

    本型泵的结构原理是,当用手往复摇动摇手柄(29)时,通过轴(21)、摇臂(9)、
连杆(36)等传动机构,使活塞(7)作往复运动。如图所示,当活塞向左移动时,右端的泵缸体积逐渐扩大,形成真空,液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里,缸体左侧由于活塞的压缩,使压水阀(5)顶开,液体经吐出管(11)排出。若活塞的运动方向返回向右时,则泵缸左侧吸入液体,泵缸右侧排出液体,这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止,吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固,活塞行程由泵盖(14)和泵体限止。
    为了安装在墙上或其它基础上,泵体有三个螺栓孔。

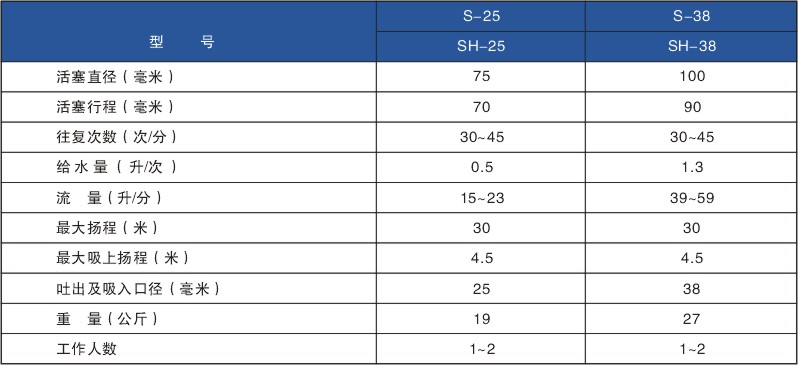

五、主要性能规范





六、检修内容

1、调换活塞环及皮碗
   ①所使用的手摇泵为活塞式时;先将泵盖拆除,拆下活塞环,倘发现磨损过多,
则掉换活塞环,倘活塞环弹性降低,不能与水泵体壁贴牢而
间隙过大,则亦必须掉换活塞环,检查活塞环是否与汽缸壁服贴,
可用漏光或漏水试验测定。


   ②所使用的手摇泵为皮碗式时,将泵盖拆掉,看皮碗是否有所损坏,因为皮碗是用牛皮做成的,在使用一个时期很可能磨损,破裂,
因此须
换新的皮碗。

2、检查吸压水阀

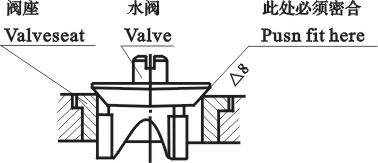

   每台水摇泵有四只水阀,即吸水阀及压水阀各二只,都装在泵体上,只要拆除盖板螺母,就可取出(参看水阀示图)。


    检查水阀的关键问题,须检查阀与阀座是否密合,即使用一段时间后,可能已被磨损腐蚀不平,
而造成漏水,因此在检修时须将阀拆开检查,
倘已发现不平,则须用研磨砂研磨,阀与阀座接合处光洁度为△8。

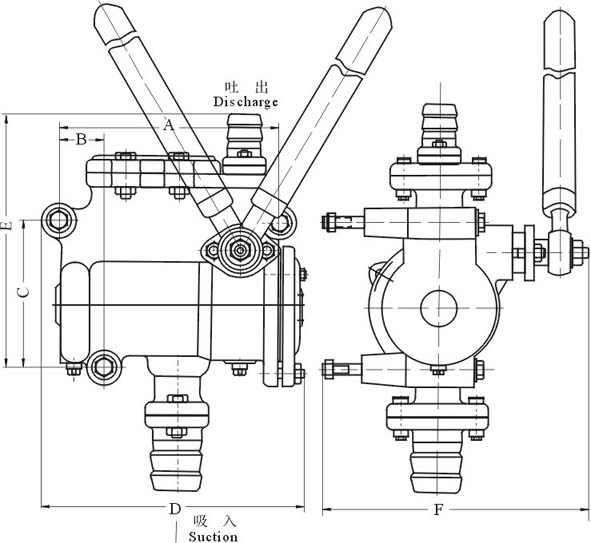

七、安装示意图

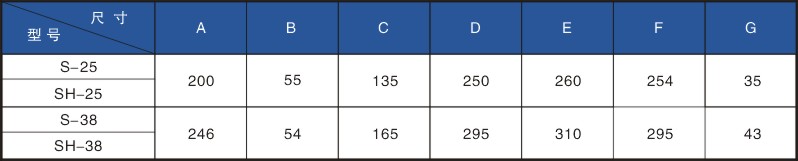

八、外形安装尺寸表
