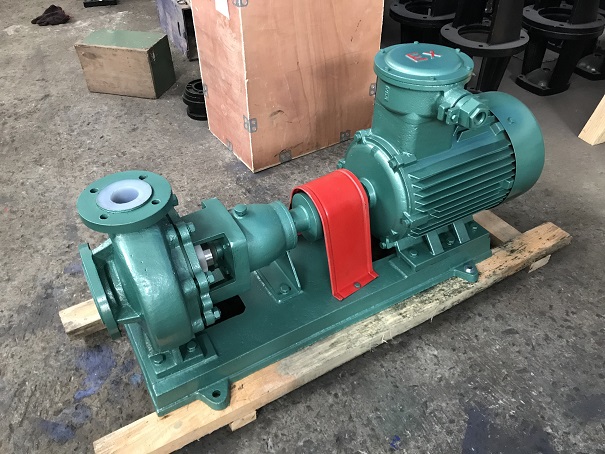

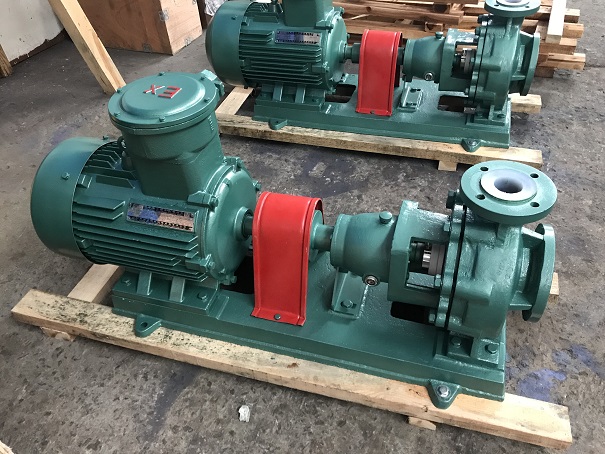

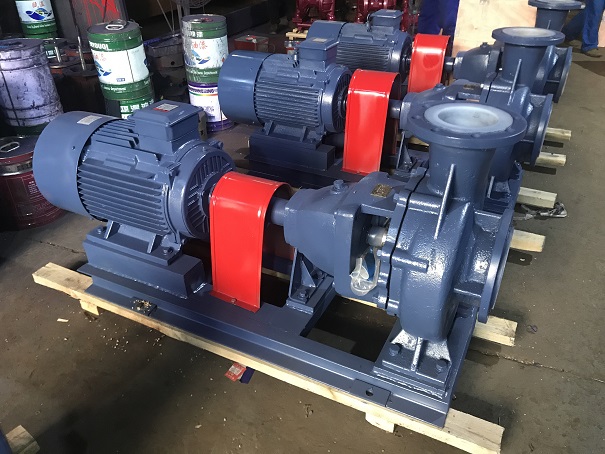

IHF型氟塑料化工泵|衬氟塑料离心泵
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
高工作压力：1.6Mpa。
目录
IHF型氟塑料化工泵概述
IHF型氟塑料化工泵为单级单吸式氟塑料合金化工离心泵，是按国际标准设计并结合非金属泵的加工工艺设计生产的，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃-200℃等优点。IHF型氟塑料化工泵产品特点
IHF型氟塑料离心泵的泵体材质采用金属外壳内衬聚全氟乙丙烯（F46）、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或炭化硅，动环采用四氟填充材料或炭化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪音低，使用寿命长。IHF型氟塑料化工泵产品用途
广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前先进的耐腐蚀装备之一。IHF型氟塑料化工泵型号意义
IHF型氟塑料化工泵技术参数
流量：6.3～400m3/h；扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
高工作压力：1.6Mpa。
性能参数
| 型号 | 转速 (r／min) | 流量 | 扬程 (m) | 效率 (％) | 功率(KW) | 必需汽 蚀余量 (m) | 叶轮直径 (mm) | 重量 (kg) | ||
| (m3／h) | (L／s) | 轴功率 | 电机功率 | |||||||
| IHF32-25-125 | 2900 | 3.5 5 6.5 | 0.97 1.39 1.80 | 21 20 18 | 40 44 42 | 0.50 0.62 0.76 | 1.5 | 2.3 | 128 | 80 |
| 1450 | 1.75 2.5 3.25 | 0.49 0.69 0.90 | 5.25 5 4.5 | 37 40 38 | 0.068 0.085 0.105 | 0.75 | 2.3 | 128 | 75 | |
| IHF32-25-125A | 2900 | 3.1 4.5 5.8 | 0.06 1.25 1.61 | 17.6 16 14.4 | 38 41 40 | 0.70 0.48 0.57 | 1.1 | 2.3 | 115 | 75 |
| IHF32-25-160 | 2900 | 3.5 5 6.5 | 0.97 1.39 1.80 | 33 32 30 | 34 40 42 | 0.93 1.10 1.26 | 2.2 | 2.3 | 162 | 90 |
| 1450 | 1.75 2.5 3.25 | 0.49 0.69 0.90 | 8.25 8 7.5 | 30 38 40 | 0.13l 0.143 0.166 | 0.75 | 2.3 | 162 | 75 | |
| IHF32-25-160A | 2900 | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 29 28 26 | 30 35 36 | 0.8l 0.97 1.14 | 1.5 | 2.3 | 152 | 80 |
| IHF40-32-125 | 2900 | 4.4 6.5 8.3 | 1.22 1.80 2.31 | 21 20 18 | 40 45 43 | 0.63 0.79 0.95 | 2.2 | 2.5 | 128 | 90 |
| 1450 | 2.2 3.25 4.15 | 0.60 0.90 1.15 | 5.25 5 4.5 | 37 41 40 | 0.085 0.108 0.127 | 0.75 | 2.5 | 128 | 75 | |
| IHF40-32-125A | 2900 | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 17.6 16 14.4 | 38 42 40 | 0.49 0.58 0.72 | 1.5 | 2.5 | 115 | 80 |
| IHF40-32-160 | 2900 | 4.4 6.5 8.3 | 1.22 1.80 2.31 | 33 32 30 | 34 40 39 | 1.16 1.42 1.71 | 2.2 | 2.5 | 162 | 90 |
| 1450 | 2.2 2.5 3.25 | 0.60 0.90 1.15 | 8.25 8 7.5 | 33 36 37 | 0.14 0.15 0.18 | 0.75 | 2.5 | 162 | 75 | |
| IHF40-32-160A | 2900 | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 29 28 26 | 32 38 37 | 0.96 1.23 1.41 | 1.5 | 2.5 | 152 | 80 |
| IHF50-32-125 | 2900 | 8.8 12.5 16.3 | 1.08 1.56 2.06 | 21.5 20 17.5 | 45 54 53 | 1.15 1.26 1.47 | 2.2 | 3.0 | 128 | 90 |
| 1450 | 4.4 6.25 8.15 | 17 1.74 2.26 | 5.37 5 4.37 | 37 46 45 | 0.17 0.18 0.22 | 0.75 | 3.0 | 128 | 75 | |
| IHF50-32-125A | 2900 | 8 11 14.5 | 2.22 3.05 4.03 | 17 16 14 | 42 52 51 | 0.88 0.92 1.08 | 1.5 | 3.0 | 115 | 80 |
| IHF50-32-160 | 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33 32 30 | 41 48 47 | 1.93 2.27 2.84 | 4 | 3.0 | 160 | 120 |
| 1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 8.25 8 7.5 | 31 41 42 | 0.31 0.33 0.39 | 0.75 | 3.0 | 160 | 90 | |
| IHF50-32-160A | 2900 | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 29 28 26 | 39 47 46 | 1.16 1.88 2.34 | 3 | 3.0 | 150 | l00 |
| IHF50-32-200 | 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 52 50 48 | 34 42 41 | 3.70 4.10 5.20 | 7.5 | 3.0 | 190 | 150 |
| 1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 13 12.5 12 | 25 33 36 | 0.62 0.65 0.74 | 1.5 | 3.0 | 190 | 100 | |
| 型号 | 转速 (r／min) | 流量 | 扬程 (m) | 效率 (％) | 功率(KW) | 必需汽 蚀余量 (m) | 叶轮 直径 | 重量 (kg) | ||
| (m3／h) | (1／s) | 轴功率 | 电机功率 | |||||||
| IHF50-32-200A | 2900 | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 45 44 42 | 31 40 39 | 3.24 3.50 4.45 | 5.5 | 3.0 | 178 | 130 |
| IHF50-32-250 | 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 82 80 76 | 27 35 34 | 7.30 7.80 10 | 11 | 3.0 | 250 | 220 |
| 1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 20.5 20 19 | 20 27 30 | 1.22 1.26 1.40 | 2.2 | 3.0 | 250 | 100 | |
| IHF50-32-250A | 2900 | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 7l 70 68 | 25 34 33 | 4.53 6.56 8.52 | 7.5 | 3.0 | 235 | 170 |
| IHF65-50-l25 | 2900 | 17.5 25 3 | 4.86 6.94 9.0 | 21.5 20 17.5 | 56 64 63 | 1.83 2.13 2.42 | 3 | 3.5 | 128 | 100 |
| 1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 5.37 5 4.37 | 45 57 58 | 0.28 0.30 0.33 | 0.75 | 3.5 | 128 | 80 | |
| IHF65-50-125A | 2900 | 15.6 22.3 29 | 4.33 6.19 8.1 | 17 16 14 | 53 62 61 | 1.36 1.57 1.79 | 2.2 | 3.5 | 115 | 90 |
| IHF65-50-160 | 2900 | 17.5 25 32 | 4.86 6.94 9.0 | 33 32 27.5 | 50 59 57 | 3.15 3.69 4.20 | 5.5 | 3.5 | 160 | 145 |
| 1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 8.25 8 6.87 | 40 53 51 | 0.49 0.51 0.59 | 1.1 | 3.5 | 160 | 90 | |
| IHF65-50-160A | 2900 | 16.4 23.3 30.4 | 4.56 6.5 8.44 | 29 28 24 | 48 58 56 | 2.70 3.10 3.54 | 4 | 3.5 | 150 | 130 |
| IHF65-40-200 | 2900 | 17.5 25 32 | 4.86 6.94 9.0 | 52 50 45.5 | 45 54 54 | 5.50 6.30 7.35 | 11 | 3.5 | 195 | 225 |
| 1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 13 12.5 11.4 | 36 46 47 | 0.86 0.93 1.05 | 1.5 | 3.5 | 195 | 100 | |
| IHF65-40-200A | 2900 | 16.4 23.3 30.4 | 4.56 6.5 8.44 | 46 44 40 | 43 53 52 | 4.30 5.00 5.20 | 7.5 | 3.5 | 183 | 170 |
| IHF65-40-250 | 2900 | 17.5 95 32 | 4.86 6.94 9.0 | 82 80 76 | 39 50 52 | 10.10 10.90 12.74 | 18.5 | 3.5 | 250 | 240 |
| 1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 20.5 20 19 | 32 42 44 | 1.52 1.62 1.88 | 3 | 3.5 | 250 | 130 | |
| IHF65-40-250A | 2900 | 16.4 23.3 30.4 | 4.56 6.5 8.44 | 71 70 68 | 36 48 50r- | 8.80 9.30 11.25 | 15 | 3.5 | 235 | 230 |
| IHF80-65-125 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 21.5 20 17 | 64 69 67 | 3.20 3.95 4.50 | 5.5 | 4.0 | 134 | 150 |
| 1450 | 17.5 25 32.5 | 4.86 6.9 9.0 | 5.37 5 4.25 | 54 64 62 | 0.47 0.53 0.6l | 1.1 | 4.0 | 134 | 90 | |
| IHF80-65-125A | 2900 | 31 45 58 | 8.6 12.5 16.1 | 17 16 14 | 62 68 67 | 2.30 2.88 3.30 | 4 | 4.0 | 120 | 130 |
| IHF80-65-160 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 33 32 27.5 | 60 68 67 | 5.24 6.41 7.27 | 11 | 4.0 | 165 | 220 |
| 型号 | 转速 (r／min) | 流量 | 扬程 (m) | 效率 (％) | 功率(KW) | 必需汽 蚀余量 (m) | 叶轮直 径(mm) | 重量 (kg) | ||
| (m3／h) | (l／s) | 轴功率 | 电机功率 | |||||||
| IHF80-65-160 | 1450 | 17.5 25 32.5 | 4.86 6.9 9.0 | 8.25 8 6.88 | 50 62 61 | 0.78 0.88 1.00 | 1.5 | 4.0 | 165 | 100 |
| IHF80-65-160A | 2900 | 31 45 58 | 8.6 12.5 16.1 | 29 28 24 | 58 67 66 | 4.10 5.12 5.34 | 7.5 | 4.0 | 165 | 190 |
| IHF80-50-200 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 52 50 45.5 | 52 64 65 | 9.53 10.64 12.39 | 15 | 4.0 | 197 | 230 |
| 1450 | 17.5 2532.5 | 4.86 6.9, 9.0 | 13 12.5 11.38 | 51 59 58 | 1.21 1.44 1.74 | 3 | 4.0 | 197 | 130 | |
| IHF80-50-200A | 2900 | 31 45 58 | 8.6 12.5 16.1 | 46 44 40 | 50 63 62 | 7.35 8.56 10 | 11 | 4.0 | 185 | 220 |
| IHF80-50-250 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 82 80 72 | 40 50 51 | 19.40 21.80 25 | 30 | 4.0 | 248 | 400 |
| 1450 | 17.5 25 32.5 | 4.86 6.9 9.0 | 20.5 20 18 | 40 50 51 | 2.40 2.70 3.12 | 4 | 4.0 | 248 | 145 | |
| IHF80-50-250A | 2900 | 31 45 58 | 8.6 12.5 16.1 | 71.5 70 63 | 39 50 51 | 15.40 17.60 19.90 | 22 | 4.0 | 232 | 310 |
| IHF100-80-125 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 23 20 14 | 70 75 65 | 6.26 7.26 7.63 | 11 | 5.0 | 136 | 220 |
| 1450 | 35 50 65 | 9.7 13.9 18.0 | 5.75 5 3.5 | 65 70 64 | 0.85 0.97 0.98 | 1.5 | 4.5 | 136 | 100 | |
| IHF100-80-125A | 2900 | 62.6 89 116 | 17.4 24.7 32.2 | 18 16 11 | 68 73 65 | 4.50 5.30 5.74 | 7.5 | 5.0 | 122 | 200 |
| IHF100-80-160 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 34 32 24 | 68 74 65 | 9.53 11.78 13.03 | 15 | 5.0 | 170 | 230 |
| 1450 | 35 50 65 | 9.7 13.9 18.0 | 8.5 8 6.5 | 60 68 67 | 1.35 1.60 1.69 | 2.2 | 4.5 | 170 | 110 | |
| IHF100-80-160A | 2900 | 65.4 93.5 121 | 18.2 26 33.6 | 32 28 21 | 66 73 65 | 8.60 9.30 10.6 | 11 | 5.0 | 159 | 220 |
| IHF100-65-200 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 52 50 42 | 64 72 71 | 15.50 18.91 20.94 | 30 | 5.0 | 210 | 400 |
| 1450 | 35 50 65 | 9.7 13.9 18.0 | 13 12.5 10.5 | 60 68 63 | 2.06 2.50 2.95 | 4 | 4.5 | 210 | 140 | |
| IHF100-65-200A | 2900 | 65.4 93.5 121 | 18.2 26 33.6 | 46 44 37 | 63 71 70 | 13 15.02 17.40 | 22 | 5.0 | 197 | 310 |
| IHF100-65-250 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 87 80 68 | 62 69 68 | 26.60 31.60 35 | 45 | 4.0 | 255 | 450 |
| 1450 | 30 50 60 | 8.33 13.9 16.7 | 21.2 20 18.5 | 58 63 62 | 3.00 4.30 4.72 | 5.5 | 4.5 | 255 | 170 | |
| IHF100-65-250A | 2900 | 65.4 93.5 121 | 16.2 26 33.6 | 76.5 70 59 | 60 68 67 | 20.25 26.2 28 | 37 | 4.5 | 238 | 410 |
|
型 号 |
转速 n=2900 r/min |
转速 n=1450 r/min |
||||||||
|
流 量 |
扬 程 |
电机功率 |
汽蚀余量(m) |
效率 (%) |
流 量m3/h |
扬 程 |
电机
功率 |
汽蚀余量 (m) |
效率(%) |
|
|
IHF40-25-125 |
6.3 |
20 |
1.5 |
3.0 |
51 |
3.6 |
5 |
0.37 |
3.0 |
42 |
|
IHF40-25-160 |
6.3 |
32 |
2.2 |
3.0 |
46 |
3.6 |
8 |
0.55 |
3.0 |
45 |
|
IHF40-25-200 |
6.3 |
50 |
4 |
3.0 |
39 |
3.6 |
12.5 |
0.75 |
3.0 |
41 |
|
IHF40-25-250 |
6.3 |
80 |
7.5 |
3.0 |
41 |
3.6 |
20 |
1.5 |
3.0 |
49 |
|
IHF50-32-125 |
12.5 |
20 |
2.2 |
3.0 |
51 |
6.3 |
5 |
0.55 |
3.0 |
45 |
|
IHF50-32-160 |
12.5 |
32 |
4 |
3.0 |
46 |
6.3 |
8 |
0.55 |
3.0 |
40 |
|
IHF50-32-200 |
12.5 |
50 |
7.5 |
3.0 |
39 |
6.3 |
12.5 |
1.1 |
3.0 |
33 |
|
IHF65-50-125 |
25 |
20 |
3 |
3.5 |
62 |
12.5 |
5 |
0.55 |
3.5 |
55 |
|
IHF65-50-160 |
25 |
32 |
5.5 |
3.5 |
57 |
12.5 |
8 |
1.1 |
3.5 |
51 |
|
IHF65-40-200 |
25 |
50 |
11 |
3.5 |
52 |
12.5 |
12.5 |
1.5 |
3.5 |
46 |
|
IHF65-40-250 |
25 |
80 |
18.5 |
3.5 |
50 |
12.5 |
20 |
3 |
3.5 |
43 |
|
IHF65-40-315 |
30 |
127 |
30 |
3.5 |
52 |
12.5 |
32.3 |
5.5 |
3.5 |
37 |
|
IHF80-65-125 |
50 |
20 |
5.5 |
4.0 |
69 |
25 |
5 |
1.1 |
4.0 |
64 |
|
IHF80-65-160 |
50 |
32 |
11 |
4.0 |
67 |
25 |
8 |
1.5 |
4.0 |
62 |
|
IHF80-50-200 |
50 |
50 |
15 |
4.0 |
63 |
25 |
12.5 |
2.2 |
4.0 |
57 |
|
IHF80-50-250 |
50 |
80 |
30 |
4.0 |
66 |
25 |
20 |
5.5 |
4.0 |
51 |
|
IHF100-80-125 |
100 |
20 |
11 |
4.5 |
77 |
50 |
5 |
1.5 |
4.5 |
74 |
|
IHF100-80-160 |
100 |
32 |
15 |
4.5 |
73 |
50 |
8 |
2.2 |
4.5 |
69 |
|
IHF100-65-200 |
100 |
50 |
30 |
4.5 |
73 |
50 |
12.5 |
5.5 |
4.5 |
68 |
|
IHF100-65-250 |
100 |
80 |
55 |
4.5 |
73 |
50 |
20 |
11 |
4.5 |
68 |
|
IHF125-80-160 |
160 |
32 |
30 |
5.0 |
70 |
80 |
8 |
5.5 |
5.0 |
74 |
|
IHF125-100-200 |
200 |
50 |
55 |
5.0 |
65 |
100 |
12.5 |
11 |
5.0 |
71 |
|
IHF125-100-250 |
|
|
|
|
|
100 |
20 |
15 |
5.0 |
73 |
|
IHF125-100-315 |
|
|
|
|
|
100 |
32 |
18.5 |
5.0 |
73 |
|
IHF150-125-250 |
|
|
|
|
|
200 |
20 |
22 |
5.0 |
73 |
|
IHF150-125-315 |
|
|
|
|
|
200 |
32 |
45 |
5.0 |
73 |
|
IHF200-150-250 |
|
|
|
|
|
400 |
20 |
55 |
5.5 |
74 |
|
IHF200-150-315 |
|
|
|
|
|
400 |
32 |
75 |
5.5 |
74 |
|
IHF250-200-315 |
|
|
|
|
|
700 |
32.3 |
55 |
7.5 |
75 |
|
IHF300-250-315 |
|
|
|
|
|
900 |
32.3 |
75 |
8.0 |
70 |
|
IHF400-300-315 |
|
|
|
|
|
1000 |
15 |
110 |
6.0 |
80 |
|
注：如用户所需参数不在此表范围，可根据用户要求予以调整 |
||||||||||
结构图
| 序号 | 名称 | 材料 |
| 1 | 泵体 | HT200 |
| 2 | 叶轮骨架 | 45#钢 |
| 3 | 叶轮 | 聚全氟乙丙烯 |
| 4 | 泵体衬里 | 聚全氟乙丙烯 |
| 5 | 泵盖衬里 | 聚全氟乙丙烯 |
| 6 | 泵盖 | HT200 |
| 7 | 机封盖压 | 1Cr18Ni9Ti |
| 8 | 静环 | 99.9%氧化铝陶瓷 |
| 9 | 动环 | 填充四氟乙烯 |
| 10 | 泵轴 | 3Cr13 |
| 11 | 轴承体 | HT200 |
| 12 | 联轴器 | HT200 |
安装注意事项
1．泵的安装是否合理，对泵的正常运行与使用寿命有极其重要影响，故安装和校正必须仔细进行。
2．对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。
3．待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母。
4．检查泵的转动部件是否有卡住擦碰现象，应严格检查泵轴与电机的同轴度， 可用薄片调整使其同心，后用手转动联轴器，转动轻松均匀无擦碰现象则为正常。
5．泵的吸人和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受， 以免把泵压坏。
6．泵的安装位置高于液面(在泵的吸程允许范围内)时，应在吸人管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸人管路上按装控制阀门和过滤装置， 以防止杂物吸人泵内，过滤面积应大于管路面积的3-4倍。
7．扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。
8．必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
