WSY、FSY型玻璃钢液下泵
目录
WSY、FSY型玻璃钢液下泵概述

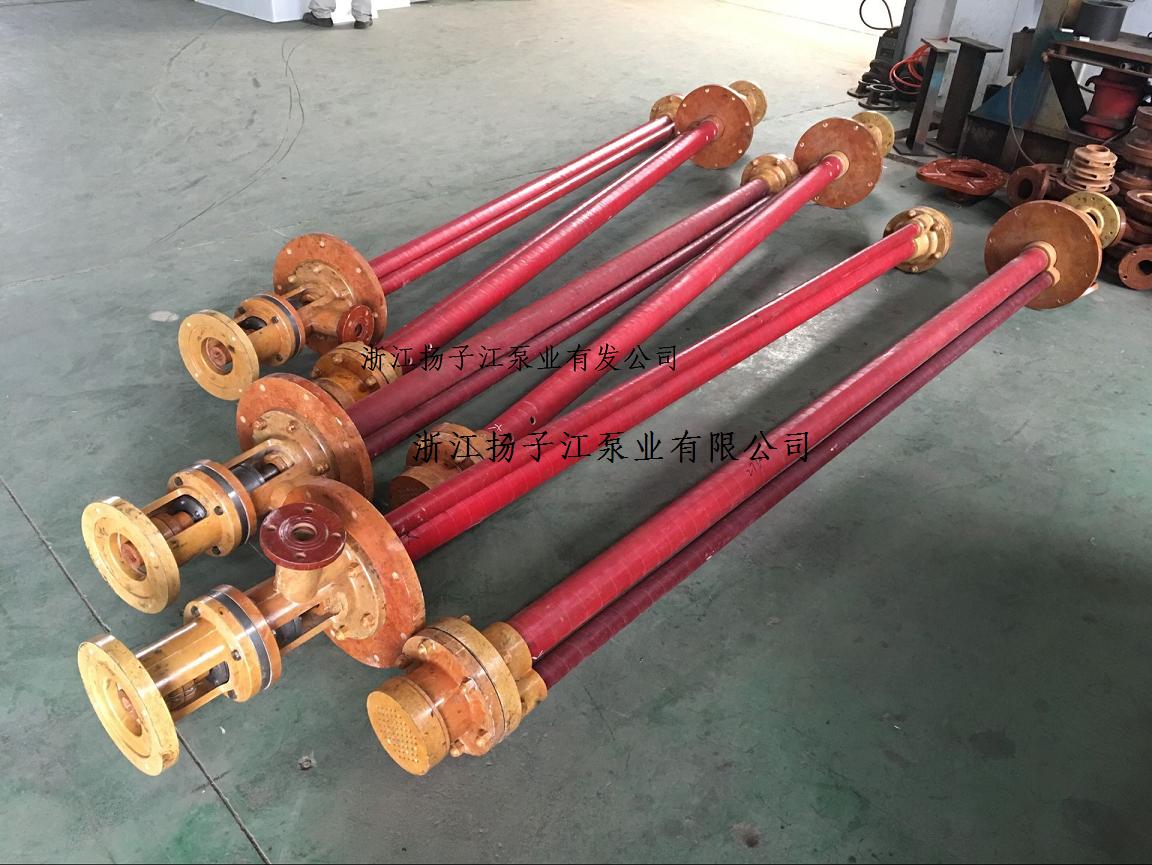

本单位生产的WSY型、FSY型两种型式的泵，1．WSY型泵为立式玻璃钢液下旋涡泵。2．FSY型泵为立式玻璃钢液下离心泵，该泵因伸入贮罐，贮槽的深度长短不同，设计液下深度800mm--3000mm之间任意选择。只要液体高于泵体，即可不灌液而起动送液，平盖板下设有泄漏孔，液体不会向贮罐外泄漏。

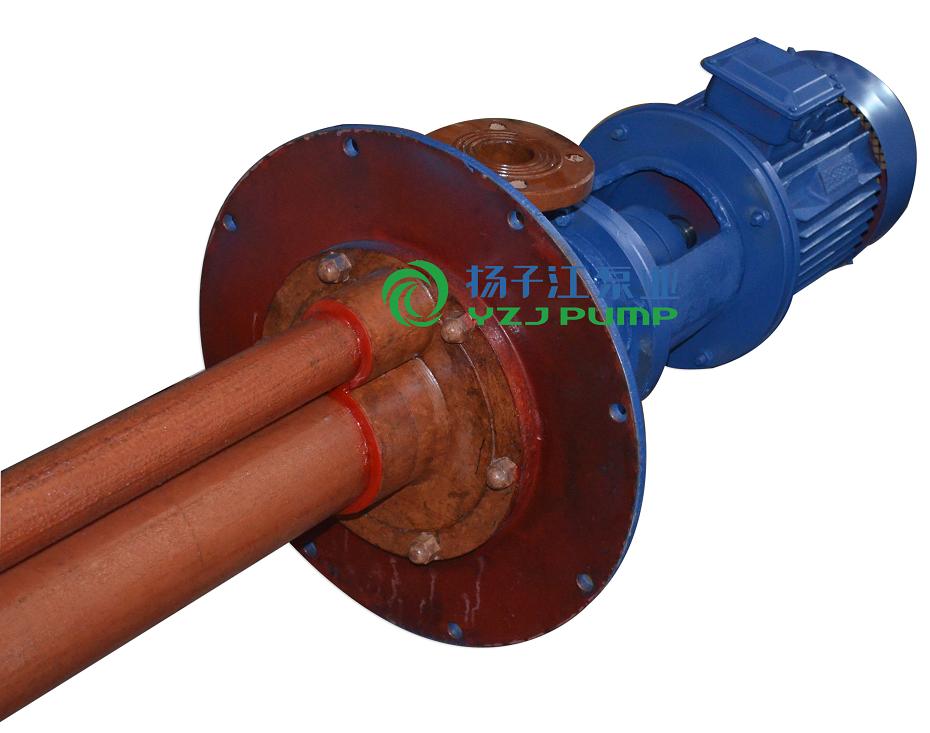

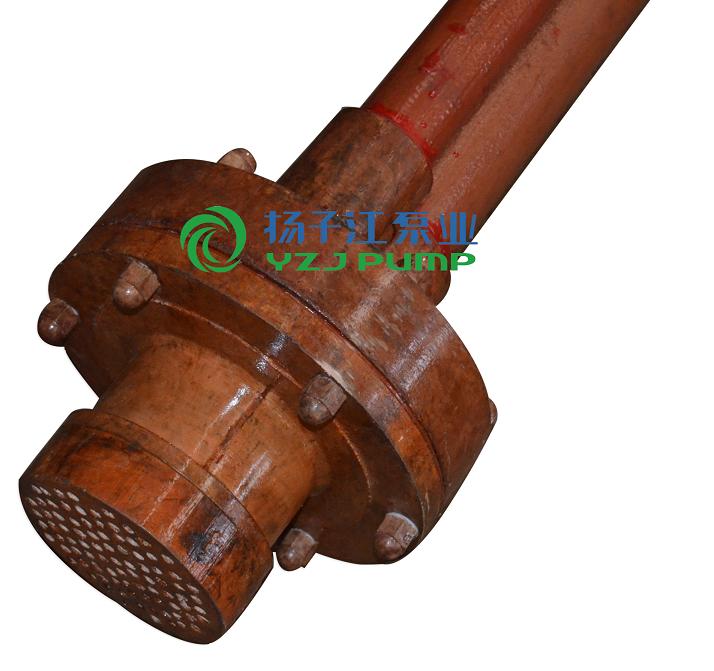

本泵与介质接触的零部件，系用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成型的酚醛玻璃钢制件，联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管，叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体，液下各部装配均用酚醛胶泥粘结，伸入液下全无金属与介质接触，耐腐性能绝对可靠，产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能，在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。泵在传动和旋转方向：泵通过爪型弹性联轴器由电动机直接驱动，从电动机端看泵为顺时针方向旋转。
WSY、FSY型玻璃钢液下泵主要用途
本液下泵广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业，在贮罐上输送不含悬浮固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的理想设备。
WSY、FSY型玻璃钢液下泵性能参数
|
泵型号
|
流量（Q）
|
扬程（H）米
|
转数（n）转/分
|
功率 N千瓦
|
功率
|
叶轮直径（D）毫米
|
液下深度（L）毫米
|
||
|
米3/时
|
升/秒
|
轴
|
电机
|
||||||
|
25WSY-22
|
2.88
4.05 6.48 |
0.18 1.12 1.80
|
22
|
2900
|
1.35 1.18 1.06
|
2.2
|
13
|
120
|
800
至
3000 |
|
18
|
17
|
||||||||
|
15
|
25
|
||||||||
|
25WSY-30
|
2.88
6.48 9.00 |
0.80 1.80 2.52
|
30
|
2900
|
1.85 2.10 1.45
|
3
|
13
|
120
|
|
|
20
|
17
|
||||||||
|
15
|
25
|
||||||||
|
40WSY-25
|
5.76
8.10 13.32 |
1.60 2.24 3.70
|
25
|
2900
|
2.85 1.09 1.83
|
4
|
14
|
142
|
|
|
20
|
21
|
||||||||
|
15
|
30
|
||||||||
|
40FSY-22
|
8.10 15.84 20.00
|
2.24 4.4 5.50
|
22
|
2900
|
1.09 1.45 1.83
|
3
|
44
|
140
|
|
|
18
|
53
|
||||||||
|
15
|
44
|
||||||||
|
40FSY-18
|
6.48 15.00 21.60
|
1.80 4.17 6.00
|
18
|
2900
|
1.00 1.20 1.76
|
2.2
|
32
|
132
|
|
|
15
|
51
|
||||||||
|
12
|
40
|
||||||||
|
40WSY-50
|
6.48
8.64 14.40 |
1.80 2.40 4.00
|
50
|
2900
|
6.35 5.56 4.76
|
7.5
|
14
|
144
|
|
|
45
|
19
|
||||||||
|
35
|
30
|
||||||||
|
40FSY-35
|
10.0
20.0 30.0 |
2.8 5.5 8.3
|
34
|
2900
|
1.86 2.62 3.09
|
4
|
50.6
|
162
|
|
|
30
|
64
|
||||||||
|
24
|
63.5
|
||||||||
|
50FSY-35
|
30.0
45.0 55.0 |
8.3 12.5 15.1
|
35
|
2900
|
4.94 5.59 6.33
|
7.5
|
58
|
182
|
|
|
32
|
70
|
||||||||
|
28
|
66
|
||||||||
|
50FSY-35A
|
25.0
35.0 45.0 |
7.0 9.7 12.5
|
26
|
2900
|
2.83 3.35 3.87
|
5.5
|
63
|
168
|
|
|
25
|
70
|
||||||||
|
22
|
69
|
||||||||
|
80FSY-35
|
56.0
92.0 110 |
15.5 25.5 30.5
|
35
|
2900
|
8.45 10.1 10.8
|
15
|
63
|
184
|
|
|
29
|
72
|
||||||||
|
25
|
69
|
||||||||
|
80FSY-35A
|
45.0
69.0 90.0 |
12.5 19.2 25.0
|
26
|
2900
|
5.12
6.2 7.35 |
11
|
62
|
163
|
|
|
22
|
67
|
||||||||
|
19
|
63
|
||||||||
WSY、FSY型玻璃钢液下泵安装和维修保养
一、本泵要垂直安装，将泵的平盖安装在贮罐法兰座上，开始运转前，先用手发动联轴器，检查一下有否卡阻现象，转动是否灵活。
二、泵起动前只要贮灌中液体高于泵体既可开车，严禁无介质运转和倒转，否则泵体内因缺乏液体润滑而损坏轴衬、轴套如发现有剧烈振动或异常声音，应立即停车检查。
三、维修时，先将泵从贮罐上拆下，拆下电机及机座，拆下下泵壳，打掉下轴套及叶轮（注意泵轴上防腐层）松开上轴承座6只六角螺栓,然后把正条泵轴和轴承部件一起拉出即可进行检修。
四、如更换轴承和泵轴时，先拆泵轴上端园螺母和联轴节，松开上下轴承盖12只螺钉，将轴承座向上打出即可。
五、检修和更换易损件后进行重新装配时，先将轴承座，轴承一起装在泵轴上部，封好上下轴承盖，装好联轴节和并紧固螺母，校正泵轴的弯曲度，将带轴承座的泵轴向下插入泵体内，再将轴承座装在中间座上，调正好叶轮与上下泵壳间隙，把叶轮及下轴套和叶轮并帽一起用酚醛胶泥粘在泵轴上，等酚醛胶泥完全固化后，才将下泵壳装好。装配完毕后，用手在联轴节上转达一下泵轴是否正常。
六、平时注意保养，经常检查泵运行是否平稳，有无异常震动，注意更换弹性块，定期补充和更换上轴承润滑油。
