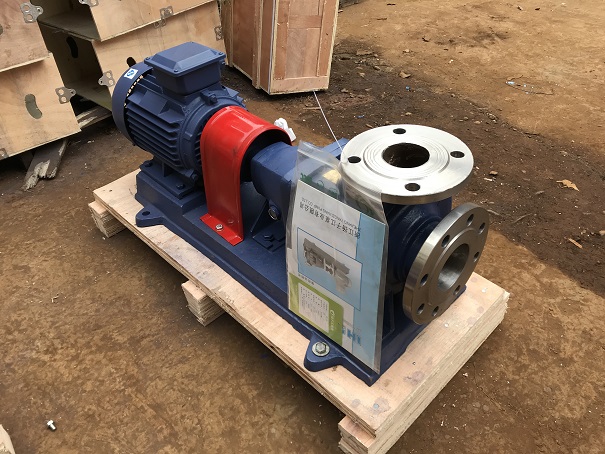

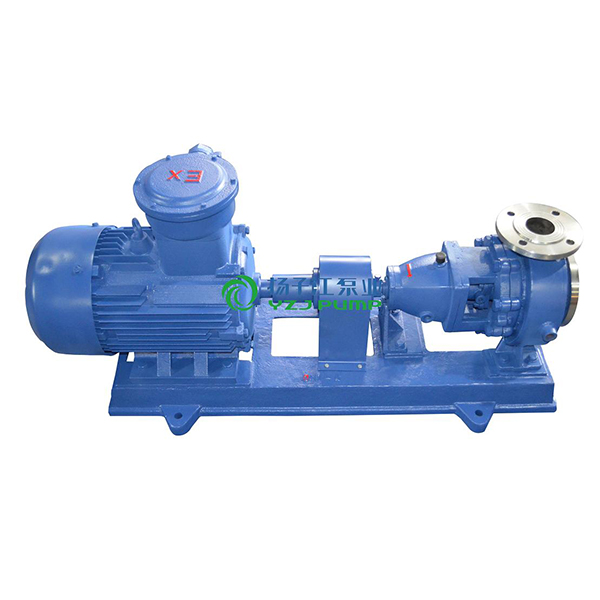

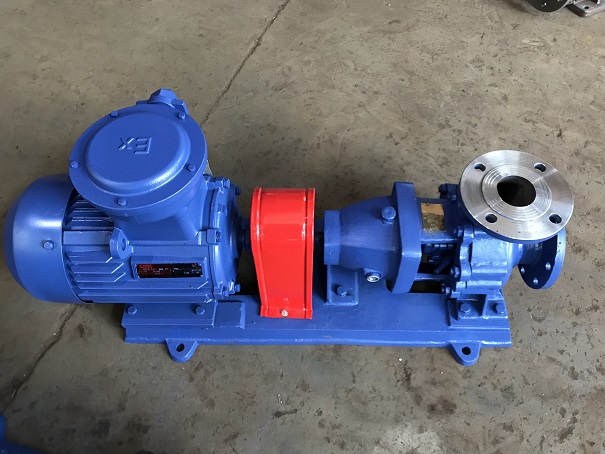

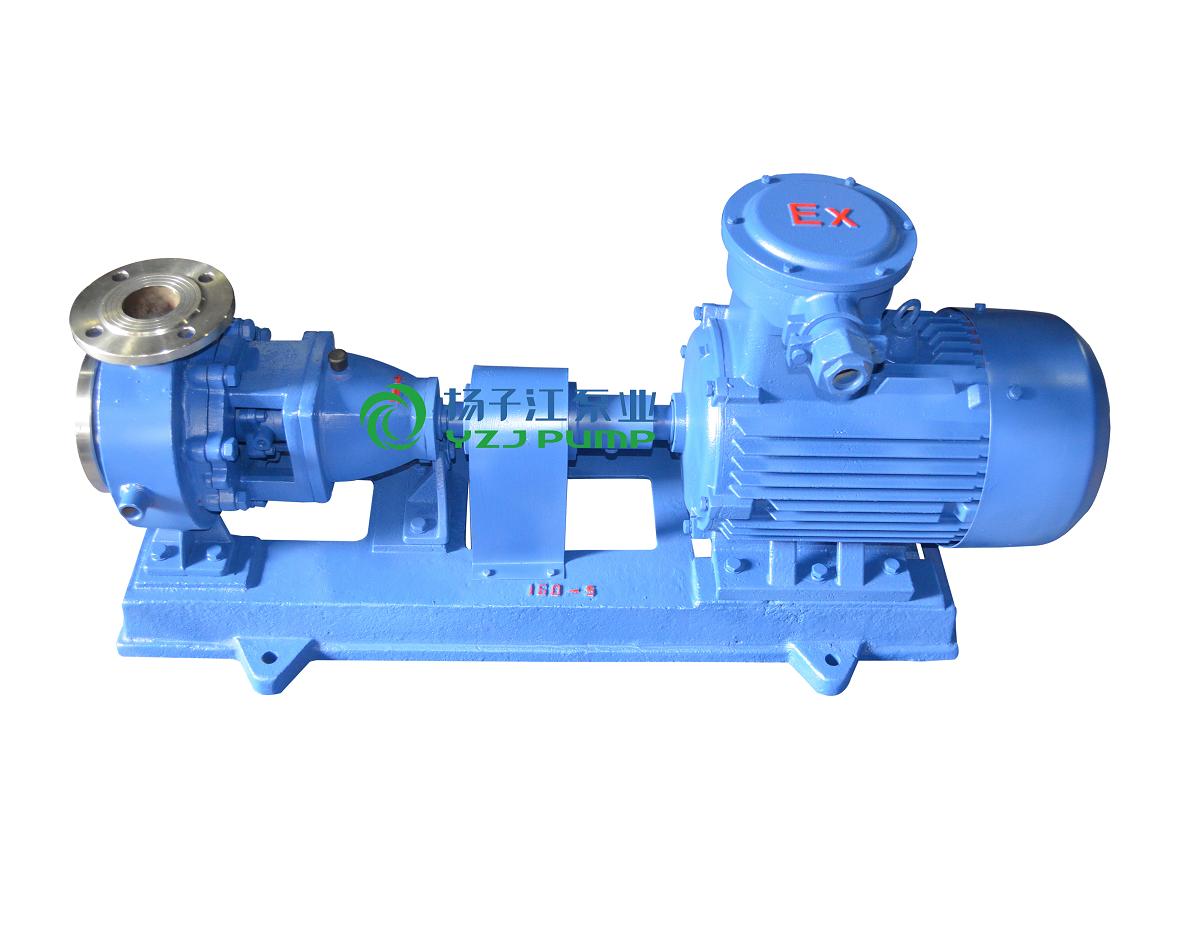

IH型单级单吸化工离心泵
目录
IH型单级单吸化工离心泵产品概述
1、IH型单级单吸化工离心泵，是全国联合设计的节能泵，它是BA型、B型及其他单级清水离心泵的更新型。优点有：全系列水力性能布局合理，用户选择范围宽，检修方便；效率和吸程达到国际平均先进水平。IH型单级单吸化工泵适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。
2、IH型单级单吸化工离心泵执行标准：
IH型单级单吸化工离心泵为单级单吸悬臂式离心泵，是取代F型耐腐蚀离心泵的节能、更新换代产品。用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送不含悬浮颗粒的腐蚀性液体或不允许污染的介质，输送介质的温度一般为-20℃～105℃，采用特殊措施可达180℃。
IH型单级单吸化工离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。叶轮不停旋转，液体也连续不断的被吸入和压出。由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为IH型单级单吸化工离心泵。
离心泵在化工生产中应用为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。
一. IH型单级单吸化工离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开
（一）IH型单级单吸化工离心泵的基本结构
IH型单级单吸化工离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。泵壳侧旁的排出口与装有调节阀门的排出管路相连接。
（二）IH型单级单吸化工离心泵的工作原理
当IH型单级单吸化工离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量终表现为静压能的提高。
IH型单级单吸化工离心泵的基本结构和工作原理
需要强调指出的是，若在离心泵启动前没向泵壳内灌满被输送的液体，由于空气密度低，叶轮旋转后产生的离心力小，叶轮中心区不足以形成吸入贮槽内液体的低压，因而虽启动IH型单级单吸化工离心泵也不能输送液体。这表明IH型单级单吸化工离心泵无自吸能力，此现象称为气缚。吸入管路安装单向底阀是为了防止启动前灌入泵壳内的液体从壳内流出。空气从吸入管道进到泵壳中都会造成气缚。
（三）IH型单级单吸化工离心泵的叶轮和其它部件
1．IH型单级单吸化工离心泵的叶轮叶轮是IH型单级单吸化工离心泵的关键部件。
(1)按其机械结构可分为闭式、半闭式和开式三种。闭式叶轮适用于输送清洁液体；半闭式和开式叶轮适用于输送含有固体颗粒的悬浮液，这类泵的效率低。闭式和半闭式叶轮在运转时，离开叶轮的一部分高压液体可漏入叶轮与泵壳之间的空腔中，因叶轮前侧液体吸入口处压强低，故液体作用于叶轮前、后侧的压力不等，便产生了指向叶轮吸入口侧的轴向推力。该力推动叶轮向吸入口侧移动，引起叶轮和泵壳接触处的摩损，严重时造成泵的振动，破坏泵的正常操作。在叶轮后盖板上钻若干个小孔，可减少叶轮两侧的压力差，从而减轻了轴向推力的不利影响，但同时也降低了泵的效率。这些小孔称为平衡孔。
(2)按吸液方式不同可将叶轮分为单吸式与双吸式两种，单吸式叶轮结构简单，液体只能从一侧吸入。双吸式叶轮可同时从叶轮两侧对称地吸入液体，它不仅具有较大的吸液能力，而且基本上消除了轴向推力。
(3)根据叶轮上叶片上的几何形状，可将叶片分为后弯、径向和前弯三种，由于后弯叶片有利于液体的动能转换为静压能，故而被广泛采用。
IH型单级单吸化工离心泵导轮
为了减少离开叶轮的液体直接进入泵壳时因冲击而引起的能量损失，在叶轮与泵壳之间有时装置一个固定不动而带有叶片的导轮。导轮中的叶片使进入泵壳的液体逐渐转向而且流道连续扩大，使部分动能有效地转换为静压能。多级离心泵通常均安装导轮。蜗牛形的泵壳、叶轮上的后弯叶片及导轮均能提高动能向静压能的转化率，故均可视作转能装置。
3．轴封装置
由于泵轴转动而泵壳固定不动，在轴和泵壳的接触处必然有一定间隙。为避免泵内高压液体沿间隙漏出，或防止外界空气从相反方向进入泵内，必须设置轴封装置。离心泵的轴封装置有填料函和机械（端面）密封。填料函是将泵轴穿过泵壳的环隙作成密封圈，于其中装入软填料（如浸油或涂石墨的石棉绳等）。机械密封是由一个装在转轴上的动环和另一固定在泵壳上的静环所构成。两环的端面借弹簧力互相贴紧而作相对转动，起到了密封的作用。机械密封适用于密封较高的场合，如输送酸、碱、易燃、易爆及有毒的液体。当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入离心泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量终表现为静压能的提高。叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。
1.叶轮
叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能(主要增加静压能)。叶轮有开式、半闭式和闭式三种。开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。
2.泵壳
作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。离心泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。
离心的概念
离心其实是物体惯性的表现.比如雨伞上的水滴,当雨伞缓慢转动时,水滴会跟随雨伞转动,这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然.但是如果雨伞转动加快,这个摩擦力不足以使水滴在做圆周运动,那么水滴将脱离雨伞向外缘运动.就象用一根绳子拉着石块做圆周运动,如果速度太快,绳子将会断开,石块将会飞出.这个就是所谓的离心。离心泵就是根据这个原理设计的.高速旋转的叶轮叶片带动水转动,将水甩出,从而达到输送的目的.离心泵有好多种.从使用上可以分为民用与工业用泵,从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。离心泵基本构造离心泵的基本构造是由六部分组成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承离心泵结构使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂*，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
5、 密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、 填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。
IH型单级单吸化工离心泵产品用途
1、IH型单级单吸化工离心泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IH型单级单吸化工离心泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。
3、IH型单级单吸化工离心泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
4、IH型单级单吸化工离心泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
5、IH型单级单吸化工离心泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
6、为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。
7、IH型单级单吸化工离心泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。
IH型单级单吸化工离心泵的型号意义
IH50-32-160A-302
IH-国际标准化工离心泵
50-泵吸入口直径为50mm
32-泵排出口直径为32mm
160-叶轮名义直径160mm
A-叶轮外径切割代号
（A、B分别表示第一、二次切割）
302-泵触液零件的材料代号专业生产，品质服务。厂价直销、水泵配件大全IH型单级单吸悬臂式化工离心泵
IH型单级单吸化工离心泵常用化工介质谈谈选材的要点
1.硫酸： 作为强腐蚀介质之一，硫酸是用途非常广泛的重要工业原料。不同浓度和温度的硫酸对材料的腐蚀差别较大，对于浓度在80%以上、温度小于80℃的浓硫酸，碳钢和铸铁有较好的耐蚀性，但它不适合高速流动的硫酸,不适用作泵阀的材料；普通不锈钢如304(0Cr18Ni9)、316(0Cr18Ni12Mo2Ti)对硫酸介质也用途有限。因此输送硫酸的泵阀通常采用高硅铸铁(铸造及加工难度大)、高合金不锈钢(20号合金)制造。氟塑料具有较好的耐硫酸性能，采用衬氟泵(F46)是一种更为经济的选择。公司适用产品有：IHF氟塑料化工离心泵。IH型单级单吸化工离心泵
2.盐酸： 决大多数金属材料都不耐盐酸腐蚀(包括各种不锈钢材料)，含钼高硅铁也仅可用于50℃、30%以下盐酸。和金属材料相反，绝大多数非金属材料对盐酸都有良好的耐腐蚀性，所以内衬橡胶泵和塑料泵(如聚丙烯、氟塑料等)是输送盐酸的好选择。公司适用产品有：IHF氟塑料化工离心泵、PF(FS)强耐腐蚀离心泵、CQ聚丙烯磁力泵(或氟塑料磁力泵)等。
3.硝酸： 一般金属大多在硝酸中被迅速腐蚀破坏，不锈钢是应用广的耐硝酸材料，对常温下一切浓度的硝酸都有良好的耐蚀性，值得一提的是含钼的不锈钢(如316、316L)对硝酸的耐蚀性不仅不优于普通不锈钢(如304、321)，有时甚至不如。而对于高温硝酸，通常采用钛及钛合金材料。公司适用产品有：DFL(W)H化工离心泵、DFL(W)PH屏蔽化工离心泵、DFCZ流程泵、DFLZP自吸化工离心泵、IH型化工离心泵、CQB磁力泵等，材料为304。
4.醋酸： 它是有机酸中腐蚀性强的物质之一，普通钢铁在一切浓度和温度的醋酸中都会严重腐蚀，不锈钢是优良的耐醋酸材料，含钼的316不锈钢还能适用于高温和稀醋酸蒸汽。对于高温高浓醋酸或含有其它腐蚀介质等苛刻要求时，可选用高合金不锈钢泵或氟塑料泵。
5.碱(氢氧化钠) ：钢铁广泛应用于80℃以下、30%浓度内的氢氧化钠溶液，也有许多工厂在100℃、75%以下时仍采用普通钢铁，虽然腐蚀增加，但经济性好。普通不锈钢对碱液的耐蚀性与铸铁相比没有明显优点，只要介质中容许少量铁份掺入不推荐采用不锈钢。对于高温碱液多采用钛及钛合金或者高合金不锈钢。公司一般铸铁泵均可用于常温低浓度碱液，特殊要求时可采用各类不锈钢泵或氟塑料泵。
6.氨(氢氧化氨)： 大多数金属和非金属在液氨及氨水(氢氧化氨)中的腐蚀都很轻微，只有铜和铜合金不宜使用。公司产品大多适用于氨及氨水的输送。
7.盐水(海水)：普通钢铁在氯化钠溶液和海水、咸水中腐蚀率不太高，一般须采用涂料保护；各类不锈钢也有很低的均匀腐蚀率，但可能因氯离子而引起局部性腐蚀，通常采用316不锈钢较好。公司各类化工泵都有316材料配置。
8.醇类、酮类、酯类、醚类： 常见的醇类介质有甲醇、乙醇、乙二醇、丙醇等，酮类介质有丙酮、丁酮等，酯类介质有各种甲酯、乙酯等，醚类介质有甲醚、乙醚、丁醚等，它们基本没有腐蚀性，常用材料均可适用，具体选用时还应根据介质的属性和相关要求做出合理选择。另外值得注意的是酮、酯、醚对多种橡胶有溶解性，在选择密封材料时避免出错。还有许多其它介质不能在此一一介绍，总之在选材时切不可随意和盲目，应多查阅相关资料或借鉴成熟经验。
IH型单级单吸化工离心泵结构特点
IH型单级单吸化工离心泵主要零部件有泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架部件等。泵盖通过止口固定在中间支架上，然后通过泵体与中间支架的止口连接，把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体和电机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。轴封有填料密封和机械密封形式，可根据输送介质的性质和生产工艺的要求进行选定。泵通过加长联轴器与电机联接，从驱动端看，泵为顺时针方向旋转。
IH型单级单吸化工离心泵性能参数
|
型号 |
转速 |
流量 |
扬程 |
效率 |
电机功率 |
汽蚀余量 |
|
IH50-32-125 |
2900 |
12.5 |
20 |
51 |
2.2 |
2 |
|
1450 |
6.3 |
5 |
45 |
0.55 |
2 |
|
|
IH50-32-125A |
2900 |
11.3 |
16.4 |
50 |
1.5 |
2 |
|
1450 |
5.7 |
4.1 |
43 |
0.55 |
2 |
|
|
IH50-32-160 |
2900 |
12.5 |
32 |
46 |
3 |
2 |
|
1450 |
6.3 |
8 |
40 |
0.55 |
2 |
|
|
IH50-32-160A |
2900 |
11.3 |
26.4 |
44 |
3 |
2 |
|
1450 |
5.7 |
6.6 |
37.1 |
0.55 |
2 |
|
|
IH50-32-200 |
2900 |
12.5 |
50 |
39 |
5.5 |
2 |
|
1450 |
6.3 |
12.5 |
33 |
1.1 |
2 |
|
|
IH50-32-200A |
2900 |
11.3 |
41 |
38 |
4 |
2 |
|
1450 |
5.7 |
10.3 |
31 |
0.75 |
2 |
|
|
IH50-32-250 |
2900 |
12.5 |
80 |
33 |
11 |
2 |
|
1450 |
6.3 |
20 |
27 |
2.2 |
2 |
|
|
IH50-32-250A |
2900 |
11.7 |
70 |
32 |
11 |
2 |
|
1450 |
5.9 |
17.5 |
25 |
1.5 |
2 |
|
|
IH65-50-125 |
2900 |
25 |
20 |
62 |
3 |
2 |
|
1450 |
12.5 |
5 |
55 |
0.55 |
2 |
|
|
IH65-50-125A |
2900 |
22.7 |
16.5 |
61 |
2.2 |
2 |
|
1450 |
11.3 |
4.1 |
54 |
0.55 |
2 |
|
|
IH65-50-160 |
2900 |
25 |
32 |
57 |
5.5 |
2 |
|
1450 |
12.5 |
8 |
51 |
0.75 |
2 |
|
|
IH65-50-160A |
2900 |
22.7 |
26.5 |
56 |
4 |
2 |
|
1450 |
11.3 |
6.6 |
49.6 |
0.55 |
2 |
|
|
IH65-40-200 |
2900 |
25 |
50 |
52 |
11 |
2 |
|
1450 |
12.5 |
12.5 |
46 |
1.5 |
2 |
|
|
IH65-40-200A |
2900 |
22.7 |
41 |
50 |
7.5 |
2 |
|
1450 |
11.3 |
10.3 |
44 |
1.1 |
2 |
|
|
IH65-40-250 |
2900 |
25 |
80 |
46 |
15 |
2 |
|
1450 |
12.5 |
20 |
39 |
3 |
2 |
|
|
IH65-40-250A |
2900 |
23.4 |
74.8 |
45 |
15 |
2 |
|
1450 |
11.7 |
17.5 |
37.9 |
2.2 |
2 |
|
|
IH65-40-315 |
2900 |
25 |
125 |
39 |
30 |
2 |
|
1450 |
12.5 |
32 |
33 |
5.5 |
2 |
|
|
IH65-40-315A |
2900 |
23.4 |
109.5 |
38 |
30 |
2 |
|
1450 |
11.7 |
28 |
33 |
4 |
2 |
|
IH80-65-125 |
2900 |
50 |
2, 0 |
69 |
5.5 |
3 |
|
1450 |
25 |
5 |
64 |
0.75 |
2.5 |
|
|
IH80-65-125A |
2900 |
45.3 |
16.5 |
67 |
4 |
3 |
|
1450 |
22.7 |
4.1 |
62 |
0.55 |
2.5 |
|
|
IH80-65-160 |
2900 |
50 |
32 |
67 |
11 |
2.3 |
|
1450 |
25 |
8 |
62 |
1.5 |
2.3 |
|
|
IH80-65-160A |
2900 |
45.3 |
26.4 |
65 |
7.5 |
2.3 |
|
1450 |
22.7 |
6.6 |
60 |
1.1 |
2.3 |
|
|
IH80-50-200 |
2900 |
50 |
50 |
63 |
15 |
2.5 |
|
1450 |
25 |
12.5 |
57 |
2.2 |
2 |
|
|
IH80-50-200A |
2900 |
45.3 |
41 |
61 |
11 |
2.5 |
|
1450 |
22.7 |
10.3 |
56.1 |
2.2 |
2 |
|
|
IH80-50-250 |
2900 |
50 |
80 |
53 |
30 |
2.5 |
|
1450 |
25 |
20 |
50 |
5.5 |
2 |
|
|
IH80-50-250A |
2900 |
45.3 |
65.7 |
52 |
22 |
2.5 |
|
1450 |
22.7 |
16.4 |
49 |
3 |
2 |
|
|
IH80-50-315 |
2900 |
50 |
125 |
50 |
45 |
2.5 |
|
1450 |
25 |
32 |
48 |
7.5 |
2.5 |
|
|
IH80-50-315A |
2900 |
45.3 |
102.6 |
48 |
37 |
2.5 |
|
1450 |
22.7 |
25.7 |
46 |
5.5 |
2.5 |
|
|
IH100-80-125 |
2900 |
100 |
20 |
73 |
11 |
4.2 |
|
1450 |
50 |
5 |
69 |
1.5 |
3.4 |
|
|
IH100-80-125A |
2900 |
91.8 |
16.8 |
71 |
7.5 |
4.2 |
|
1450 |
45.9 |
4.2 |
67 |
1.1 |
3.4 |
|
|
IH100-80-160 |
2900 |
100 |
32 |
73 |
15 |
4.3 |
|
1450 |
50 |
8 |
68 |
2.2 |
3.4 |
|
|
IH100-80-160A |
2900 |
91 |
26.5 |
71 |
15 |
4.3 |
|
1450 |
45.5 |
6.6 |
67 |
1.5 |
3.4 |
|
|
IH100-65-200 |
2900 |
100 |
50 |
72 |
22 |
3.9 |
|
1450 |
50 |
12.5 |
68 |
3 |
2.5 |
|
|
IH100-65-200A |
2900 |
91 |
41.5 |
70 |
18.5 |
3.9 |
|
1450 |
45.5 |
10.3 |
66 |
3 |
2.5 |
|
|
IH100-65-250 |
2900 |
100 |
80 |
68 |
37 |
3.6 |
|
1450 |
50 |
20 |
63 |
5.5 |
2.5 |
|
|
IH100-65-250A |
2900 |
93.5 |
70 |
65 |
37 |
3.6 |
|
1450 |
45.5 |
17.4 |
61 |
5.5 |
2.5 |
|
|
IH100-65-315 |
2900 |
100 |
125 |
62 |
75 |
3.2 |
|
1450 |
50 |
32 |
58 |
11 |
2 |
|
|
IH100-65-315A |
2900 |
93.5 |
109 |
61 |
75 |
3.2 |
|
1450 |
46.5 |
28 |
56 |
11 |
2 |
|
|
IH125-100-200 |
2900 |
200 |
50 |
77 |
45 |
5 |
|
1450 |
100 |
12.5 |
73 |
7.5 |
2.9 |
|
IH125-100-200A |
2900 |
182 |
41.4 |
75 |
37 |
5 |
|
1450 |
91 |
10.3 |
71 |
5.5 |
2.9 |
|
|
IH125-100-250 |
2900 |
200 |
80 |
75 |
75 |
4.5 |
|
1450 |
100 |
20 |
72 |
11 |
2.3 |
|
|
IH125-100-250A |
2900 |
186.5 |
69.5 |
73 |
75 |
4.5 |
|
1450 |
93 |
17.4 |
70 |
11 |
2.3 |
|
|
IH125-100-315 |
2900 |
200 |
125 |
72 |
110 |
4.5 |
|
1450 |
100 |
32 |
65 |
22 |
2.5 |
|
|
IH125-100-315A |
2900 |
186.5 |
108.7 |
71 |
90 |
4.5 |
|
1450 |
93 |
27.2 |
64 |
15 |
2.5 |
|
|
IH125-10-400 |
1450 |
100 |
50 |
55 |
30 |
2.5 |
|
IH150-125-250 |
1450 |
200 |
20 |
77 |
18.5 |
2.8 |
|
IH150-125-250A |
1450 |
182 |
16.5 |
75 |
15 |
2.8 |
|
IH150-125-315 |
1450 |
200 |
32 |
75 |
30 |
2.8 |
|
IH150-125-315A |
1450 |
182 |
25.5 |
73 |
22 |
2.8 |
|
IH150-125-315B |
1450 |
165 |
22 |
72 |
18.5 |
2.8 |
|
IH150-125-400 |
1450 |
200 |
50 |
70 |
55 |
2.5 |
|
IH150-125-400A |
1450 |
182 |
41 |
68 |
37 |
2.5 |
|
IH150-125-400B |
1450 |
165 |
34 |
67 |
30 |
2.5 |
|
IH200-150-250 |
1450 |
400 |
20 |
79 |
37 |
2.8 |
|
IH200-150-250A |
1450 |
363 |
16.5 |
79 |
30 |
2.8 |
|
IH200-150-315 |
1450 |
400 |
32 |
79 |
55 |
3.5 |
|
IH200-150-315A |
1450 |
363 |
25.5 |
77 |
45 |
3.5 |
|
IH200-150-400 |
1450 |
400 |
50 |
78 |
90 |
3.5 |
|
IH200-150-400A |
1450 |
363 |
41 |
76 |
75 |
3.5 |
