NGCW-b系列高温保温磁力旋涡泵

材质:不锈钢

流量:0.36~14.4m3/h

使用温度:<365℃

扬程:30~210m

功率:0.75~30kW

转速:2900r/min

目录


产品特点

该产品具备CW磁力旋涡泵高扬程小流量的特点,并采用耐高温稀土永磁为磁力耦合器,新型的蒸汽加热保温箱结构(专利技术),以确保容易结晶及低于90摄氏度就凝结介质的正常输送。

型号意义



性能参数


材质:不锈钢

流量:0.36~14.4m3/h

使用温度:<365℃

扬程:30~210m

功率:0.75~30kW

转速:2900r/min

参照CW磁力旋涡泵性能表进行配套选用,我们也可按客户所需,给予定做。

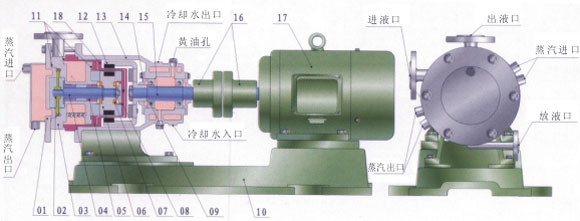

结构示意图

01泵盖

07止推环

13联接架

02叶轮

08隔离套

14轴承盖

03泵体

09轴承

15轴

04泵轴

10底座

16联轴器

05轴套

11密封圈

17电机

06内转子总成

12外转子总成

18外隔离套

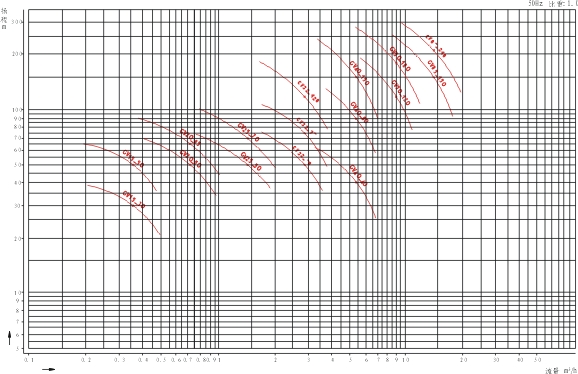

性能曲线图
