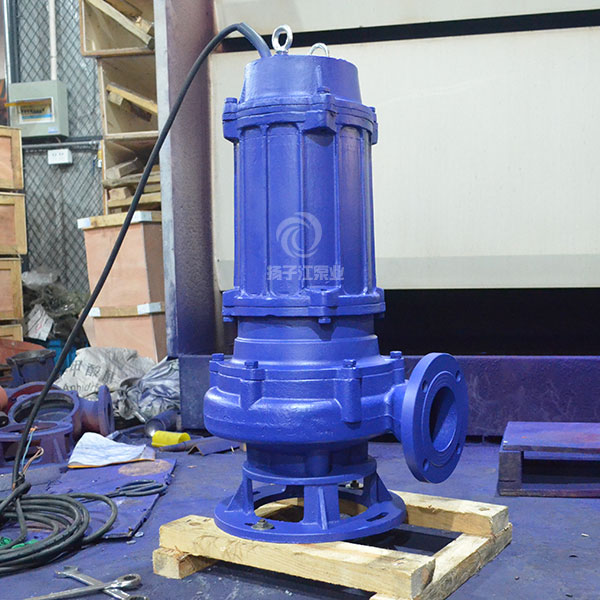

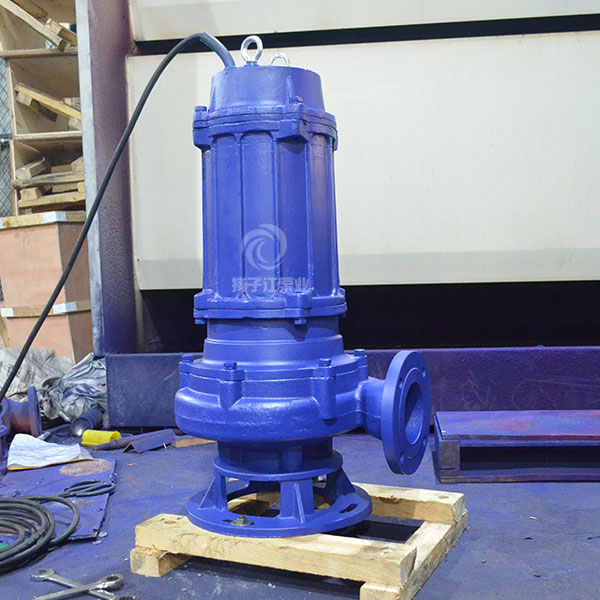

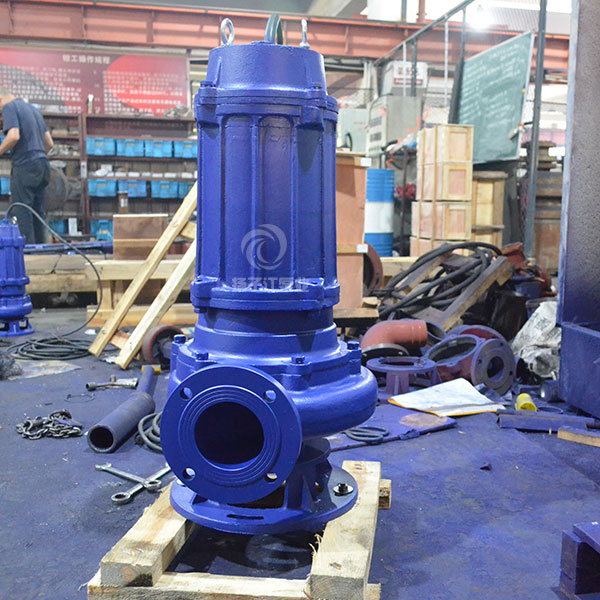

WQ(QW)潜水式无堵塞排污泵

适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

目录

WQ型系列无堵塞潜水排污泵产品概述

      WQ型无堵塞排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

      该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

WQ型系列无堵塞潜水排污泵产品特点

1、采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

4、该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

5、可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性

6、浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

7、WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。8、能够在全扬程内使用,而保证电机不会过载。

9、有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

WQ型系列无堵塞潜水排污泵主要用途

      适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

WQ型系列无堵塞潜水排污泵型号意义

WQ型系列无堵塞潜水排污泵产品结构特点

1 配全自动安全保护控制柜的泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵保护。
2 电机定子采用B级和F级绝缘,内装热保护传感器。
3 根据使用场合口径为2 00以上的泵,可根据用户需要采用外循环冷却系统,能保证水泵在水池的低水位正常运转。
4 油室内装有漏水检测探头,当机械密封损坏后,水进入油室,探头发生信号由控制系统对泵实施保护。
5 双端面机械密封保证水泵可靠运行。
6 独特的叶轮,具有很大的流道,能够通过大的物料及纤维垃圾。
7 泵叶轮与泵体之间装有可更换的耐磨圈,以保证泵以

佳效率运行

WQ型系列无堵塞潜水排污泵性能参数

型  号 口径

mm

流量

m3/h

扬程

m

功率

KW

转速

r/min

效率

%

1 25 WQ 8-22-1.1 25 8 22 1.1 2900 38.5
2 32 WQ 12-15-1.1 32 12 15 1.1 2900 40
3 40 WQ 15-15-1.5 40 15 15 1.5 2900 45.1
4 40 WQ 15-30-2.2 40 15 30 2.2 2900 48
5 50 WQ 20-7-0.75 50 20 7 0.75 2900 54
6 50 WQ 10-10-0.75 50 10 10 0.75 2900 56
7 50 WQ 20-15-1.5 50 20 15 1.5 2900 55
8 50 WQ 15-25-2.2 50 15 25 2.2 2900 56
9 50 WQ 25-20-2.2 50 25 20 2.2 2900 56
10 50 WQ 18-30-3 50 18 30 3 2900 58
11 50 WQ 25-32-5.5 50 25 32 5.5 2900 53
12 50 WQ 20-40-7.5 50 20 40 7.5 2900 55
13 65 WQ 25-15-2.2 65 25 15 2.2 2900 52
14 65 WQ 37-13-3 65 37 13 3 2900 55
15 65 WQ 25-30-4 65 25 30 4 2900 58
16 65 WQ 30-40-7.5 65 30 40 7.5 2900 56
17 65 WQ 35-50-11 65 35 50 11 2900 60
18 65 WQ 35-60-15 65 35 60 15 2900 63
19 80 WQ 40-7-2.2 80 40 7 2.2 1450 52
20 80 WQ 43-13-3 80 43 13 3 2900 50
21 80 WQ 40-15-4 80 40 15 4 2900 57
22 80 WQ 65-25-7.5 80 65 25 7.5 2900 56
23 100 WQ 80-10-4 100 80 10 4 1450 62
24 100 WQ 110-10-5.5 100 110 10 5.5 1450 66
25 100 WQ 100-15-7.5 100 100 15 7.5 1450 67
26 100 WQ 80-20-7.5 100 80 20 7.5 1450 68
27 100 WQ 100-25-11 100 100 25 11 1450 65
28 100 WQ 100-30-15 100 100 30 15 1450 66
29 100 WQ100-35-18.5 100 100 35 18.5 1450 65
30 125 WQ 100-15-11 125 100 15 11 1450 62
31 125 WQ 130-20-15 125 130 20 15 1450 63
32 150 WQ 145-9-7.5 150 145 9 7.5 1450 63
33 150 WQ 180-15-15 150 180 15 15 1450 65
34 150 WQ 180-20-18.5 150 180 20 18.5 1450 75
35 150 WQ 180-25-22 150 180 25 22 1450 76
36 150 WQ 130-30-22 150 130 30 22 1450 75
37 150 WQ 180-30-30 150 180 30 30 1450 73
38 150 WQ 200-30-37 150 200 30 37 1450 70
39 150 WQ 160-45-37 150 160 37 37 1450 70
40 200 WQ 300-7-11 200 300 7 11 980 73
41 200 WQ 250-11-15 200 250 11 15 980 74
42 200 WQ 250-15-18.5 200 250 15 18.5 1450 72
43 200 WQ 400-10-22 200 400 10 22 1450 76
44 200 WQ 400-13-30 200 400 13 30 1450 73
45 200 WQ 300-15-22 200 300 15 22 1450 73
46 200 WQ 250-22-30 200 250 22 30 1450 71
47 200 WQ 350-25-37 200 350 25 37 1450 75
48 200 WQ 400-30-55 200 400 30 55 1450 70
49 250 WQ 600-9-30 250 600 9 30 980 74
50 250 WQ 600-12-37 250 600 12 37 1450 78
51 250 WQ 600-15-55 250 600 15 55 1450 75
52 250 WQ 600-20-55 250 600 20 55 1450 73
53 300 WQ 500-15-45 300 500 15 45 980 70
54 300 WQ 800-15-55 300 800 15 55 980 73
55 300 WQ 600-20-55 300 600 20 55 980 75
56 300 WQ 800-20-75 300 800 20 75 980 78
57 300 WQ 950-20-90 300 950 20 90 980 80
58 300 WQ 1000-25-110 300 1000 25 110 980 82
59 350 WQ 1100-10-55 350 1100 10 55 980 84.5
60 350 WQ 1500-15-90 350 1500 15 90 980 82.5
61 350 WQ 1200-18-90 350 1200 18 90 980 83.1
62 350 WQ 1100-28-132 350 1100 28 132 740 83.2
63 350 WQ 1000-36-160 350 1000 36 160 740 78.5
64 400 WQ 2000-15-132 400 2000 15 132 740 85.5
65 400 WQ 1700-22-160 400 1700 22 160 740 82.1
66 400 WQ 1500-26-160 400 1500 26 160 740 83.5
67 400 WQ 1700-30-200 400 1700 30 200 740 83.5
68 400 WQ 1800-32-250 400 1800 32 250 740 82.1
69 500 WQ 2500-10-110 500 2500 10 110 740 82
70 500 WQ 2600-15-160 500 2600 15 160 740 83
71 500 WQ 2400-22-220 500 2400 22 220 740 84
72 500 WQ 2600-24-250 500 2600 24 250 740 82

WQ型系列无堵塞潜水排污泵解剖图:
