CDLF型立式不锈钢多级离心泵

流量：1-22m3/h；

扬程：6-232m；

功率：0.37-15kw；

转速：2900r/min；

口径：φ25-φ50；

温度范围：-15℃-+120℃；

说明书下载不锈钢耐腐蚀泵实物图标牌合格证产品视频

下一个[CQB型不锈钢耐腐蚀泵]上一个：[IH型变频不锈钢化工离心泵]

CDLF型立式不锈钢多级离心泵产品简介

CDLF立式不锈钢轻型多级泵是采用国际先进技术制造而成，其大优点是采用先进水力模型设计，高效率，高节能。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。轴封采用耐磨机械密封，无泄漏。电机采用铝外壳，进口轴承，绝缘等级F级。泵运转平稳，低噪音，整机质量可靠外形美观、体积小、重量轻、运输安装方便，是理想的绿色环保、节能的水泵。

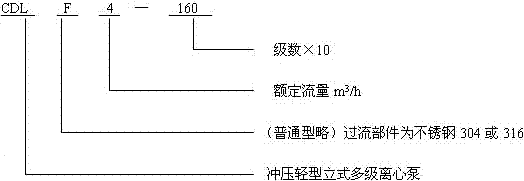

CDLF型立式不锈钢多级离心泵型号意义

CDLF型立式不锈钢多级离心泵性能范围

流量：1-22m3/h；

扬程：6-232m；

功率：0.37-15kw；

转速：2900r/min；

口径：φ25-φ50；

温度范围：-15℃-+120℃；

CDLF型立式不锈钢多级离心泵产品特点

1、进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

CDLF型立式不锈钢多级离心泵输送介质

1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。

CDLF型立式不锈钢多级离心泵产品用途

供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。

灌溉：农田灌溉、喷灌、滴灌。

CDLF型立式不锈钢多级离心泵结构图

序号	部件名称	序号	部件名称
1	电机	5	中间腔体
2	机架	6	底板
3	轴	7	泵体
4	叶轮	8	机械密封

CDLF型立式不锈钢多级离心泵性能参数

型号	流量	扬程	效率	转速	电机功率	必须汽蚀余量	高度	重量
25CDLF2-20	2	15	72	2900	0.37	1.8	445	20
25CDLF2-30	2	22	72	2900	0.37	1.8	463	20
25CDLF2-40	2	30	72	2900	0.55	1.8	481	20
25CDLF2-50	2	37	72	2900	0.55	1.8	499	20
25CDLF2-60	2	45	74	2900	0.75	1.8	522	20
25CDLF2-70	2	52	74	2900	0.75	1.8	540	25
25CDLF2-80	2	60	74	2900	1.1	1.8	548	25
25CDLF2-90	2	67	76	2900	1.1	1.8	596	25
25CDLF2-100	2	75	76	2900	1.1	1.8	614	30
25CDLF2-110	2	82	76	2900	1.1	1.8	632	30
25CDLF2-120	2	90	76	2900	1.5	1.8	650	30
25CDLF2-130	2	97	82	2900	1.5	1.8	685	35
25CDLF2-140	2	105	82	2900	1.5	1.8	703	35
25CDLF2-150	2	112	82	2900	1.5	1.8	721	35
25CDLF2-160	2	120	82	2900	1.5	1.8	759	35
25CDLF2-170	2	127	82	2900	1.5	1.8	777	40
25CDLF2-180	2	135	84	2900	2.2	1.8	795	40
25CDLF2-190	2	142	84	2900	2.2	1.8	813	40
25CDLF2-200	2	150	84	2900	2.2	1.8	831	40
25CDLF2-210	2	157	84	2900	2.2	1.8	849	40
25CDLF2-220	2	165	84	2900	2.2	1.8	867	45
25CDLF2-230	2	172	84	2900	3	1.5	918	45
25CDLF2-240	2	180	84	2900	3	1.8	936	45
25CDLF2-250	2	187	84	2900	3	1.8	945	50
25CDLF2-260	2	195	86	2900	3	1.8	972	50
型号	流量	扬程	效率	转速	电机功率	必须汽蚀余量	高度	重量
32CDLF4-20	4	16	72	2900	0.37	1.8	460	20
32CDLF4-30	4	24	72	2900	0.55	1.8	490	20
32CDLF4-40	4	32	74	2900	0.75	1.8	520	20
32CDLF4-50	4	40	76	2900	1.1	1.8	570	20
32CDLF4-60	4	48	76	2900	1.1	1.8	595	20
32CDLF4-70	4	56	76	2900	1.5	1.8	640	25
32CDLF4-80	4	64	82	2900	1.5	1.8	665	25
32CDLF4-90	4	72	82	2900	2.2	1.8	715	30
32CDLF4-100	4	80	84	2900	2.2	1.8	740	30
32CDLF4-110	4	88	84	2900	2.2	1.8	765	30
32CDLF4-120	4	96	84	2900	2.2	1.8	795	30
32CDLF4-130	4	104	84	2900	3	1.8	860	35
32CDLF4-140	4	112	84	2900	3	1.8	885	35
32CDLF4-150	4	120	84	2900	3	1.8	910	35
32CDLF4-160	4	128	86	2900	3	1.8	935	35
32CDLF4-170	4	136	86	2900	4	1.8	1000	40
32CDLF4-180	4	144	86	2900	4	1.8	1025	40
32CDLF4-190	4	152	87	2900	4	1.8	1050	40
32CDLF4-200	4	160	87	2900	4	1.8	1075	40
32CDLF4-210	4	168	87	2900	4	1.8	1100	45
32CDLF4-220	4	176	87	2900	4	1.8	1130	45
型号	流量	扬程	效率	转速	电机功率	必须汽蚀余量	高度	重量
40CDLF8-20	8	18	74	2900	0.75	2.3	575	25
40CDLF8-30	8	27	76	2900	1.1	2.3	625	30
40CDLF8-40	8	36	82	2900	1.5	2.3	665	30
40CDLF8-50	8	45	84	2900	2.2	2.3	715	40
40CDLF8-60	8	54	84	2900	2.2	2.3	745	40
40CDLF8-70	8	63	84	2900	3	2.3	810	45
40CDLF8-80	8	72	86	2900	3	2.3	840	45
40CDLF8-90	8	81	86	2900	4	2.3	905	55
40CDLF8-100	8	90	87	2900	4	2.3	935	55
40CDLF8-110	8	99	87	2900	4	2.3	965	55
40CDLF8-120	8	108	87	2900	4	2.3	995	55
40CDLF8-130	8	117	87	2900	5.5	2.3	1100	80
40CDLF8-140	8	126	88.5	2900	5.5	2.3	1130	80
40CDLF8-150	8	135	88.5	2900	5.5	2.3	1160	80
40CDLF8-160	8	144	88.5	2900	5.5	2.3	1190	80
40CDLF8-170	8	153	88.5	2900	7.5	2.3	1220	90
40CDLF8-180	8	162	89	2900	7.5	2.3	1250	90
40CDLF8-190	8	171	89	2900	7.5	2.3	1280	90
40CDLF8-200	8	180	89	2900	7.5	2.3	1310	95
型号	流量	扬程	效率	转速	电机功率	必须汽蚀余量	高度	重量
50CDLF16-20	16	24	84	2900	2.2	4.6	665	40
50CDLF16-30	16	36	86	2900	3	4.6	745	50
50CDLF16-40	16	48	86	2900	4	4.6	825	55
50CDLF16-50	16	60	88.5	2900	5.5	4.6	945	70
50CDLF16-60	16	72	88.5	2900	5.5	4.6	990	75
50CDLF16-70	16	84	89	2900	7.5	4.6	1035	80
50CDLF16-80	16	96	89	2900	7.5	4.6	1080	80
50CDLF16-90	16	108	89	2900	11	4.6	1255	140
50CDLF16-100	16	120	92.5	2900	11	4.6	1310	140
50CDLF16-110	16	132	92.5	2900	11	4.6	1365	145
50CDLF16-120	16	144	92.5	2900	11	4.6	1420	145
50CDLF16-130	16	156	92.5	2900	15	4.6	1545	150
50CDLF16-140	16	168	92.5	2900	15	4.6	1600	165

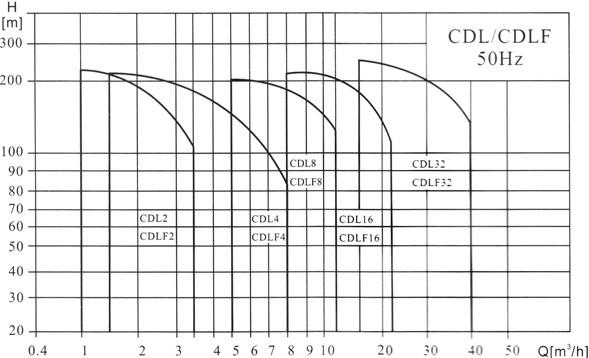

CDLF型立式不锈钢多级离心泵性能图谱

CDLF型立式不锈钢多级离心泵安装

1、CDLF型立式不锈钢多级离心泵应于地面呈垂直安装，安装时要保证有充足冷空气进入电动机冷却风扇。泵底箭头表示通过泵的灌流方向。

2、为使泵可能产生的噪声减至小，好在泵的二侧及基础与泵体之间安装抗振固定件。对接法兰、衬垫、螺栓、PJE联营器是作为辅件提供的，必须单独订购。倘有必要，须对泵进行清洁、修理或更换时，应在泵的两侧安装隔离阀，以防止系统排水。多级离心泵安装管道要避免空气堵塞，尤其在泵的吸入侧更应注意。管子应该这样安装，即温度变化所引起的任何拉伸都不会影响到泵。如果泵安装在长管子上，在示的前面和后面都应适当地支撑。

3、如多级离心泵有被石子、树叶、小支条等堵塞的危险，那就要采取措施来防止此类事情发生。在吸管部位安装滤网即可。

4、在某些安装情况下，排水管已经呈水平安装，或由泵向下倾斜着，那么泵内的水就会或必然是隔一些时候流掉，泵应受保护不使叶轮空动转。在泵的近旁装上一节装有真空阀的坏管，就可避免这种情况。环管的高点至少应与泵的电动机的连接盘齐平。这样排水管就能单独地从泵内排水，反之亦然。

5、排水阀关闭时，是禁止泵运转的，因为这会引起泵内温度/蒸气形成的提高，从而导致泵损坏。如有在排水间关闭时，泵的运转有任何危险的话，用一只旁通或放水管接到出口，这样，应保证有小量的液体流过泵。放水管，例如，可与水箱连接。

6、QDL、QDLF轻型多级泵的小量。

CDLF型立式不锈钢多级离心泵举例

典型的高压冲刷系统图的例子。扬子江泵业推荐这一种如图所示的安装方法，用于那些不能保证有“小流量”通过泵的场合。

1、轻型多级泵的液流开关，将对泵提供保护，不使它在液流太小时，泵运转产生高热而损坏。

2、轻型多级泵的滤网，是为了在用以输送轻微污染水的装置中，保护液流开关而装设的。

注：在液流情况稳定以及能保证具有小流量的装置中，上述措施是不需妥的。在有水锤危险的装置中，总得在泵的出口边装上一只止回阀。切勿使用快速关闭阀，像快速关闭喷枪之类，因为这种喷枪能导致水锤。影响电动机与泵轴联接，严重时会使泵轴断裂。

CDLF型立式不锈钢多级离心泵电气连接

1、轻型多级泵在打开接线盒盖以及除掉卸任何泵的零部件之前，一定要将电源关闭。电气连接必须要由合格的电工按照当地法规进行。电动机接线盒必须与电源开关正确连接导线。操作电压和频率在铭牌上标出。注意所使用的电源要适合电动机。三相电动机必须连接到一只有保护功能的起动器上。

2、轻型多级泵的接线盒可以依次转到90°停直在四个位置上。需要时，可用螺丝刀去掉联轴器护板，但不要去掉联轴器。旋出电动机固定在泵上的螺栓。转动电机到所需的位置。再放上螺栓旋紧。重新装上联轴器护板，使它在泵头的凹口内呈垂直对中。电气连接应按照接线盒盖内的线路图来进行。

注：在轻型多级泵未充满液体前，不要起动泵。

CDLF型立式不锈钢多级离心泵发动起来

一、当轻型多级泵的液体水位高于泵进口的闭式系统或开式系统：

1、关闭排水隔离阀并旋松泵头上的排气螺钉。

2、请注意排气口的方向，并要保证流出的水不会对人引起伤害或对电动机或其它部件引起损坏。在热水装置中，要特别注意由灼热水引发的烫伤危险。

3、缓慢地打开吸水管上隔离阀，直到一股平稳的液流流出排气阀为止。

4、轻型多级泵启动时把排气螺钉旋紧，把隔离阀完全打开。

二、当轻型多级泵的液体水位低于泵进口开式系统：

1、吸水管和泵必须先灌满液体及排气，然后再起动泵。

2、QDL2、4（QDLF2、4、8、16）

3、关闭排水隔离阀。将旁通阀对着止档旋出少量见图七。

4、取下灌注塞，从灌注口灌入液体，直至吸入管和泵完全充满液体为止，将旁通阀重新旋紧。

5、轻型多级泵启动时放回灌注塞，将它牢固地旋紧。

三、轻型多级泵启动时检查转动方向：

1、在轻型多级泵未被灌满液体之前，不要起动泵来检查转动方向。

2、在检查电动机运转方向时，不应拆卸联轴器检查。因为当联轴器即经拿掉时，需要调整轴的位置。正确的转动方向是由泵头上或在电动机风扇盖上的箭头来表明。从风扇看过去，轻型多级泵应按逆时针方向转动。
