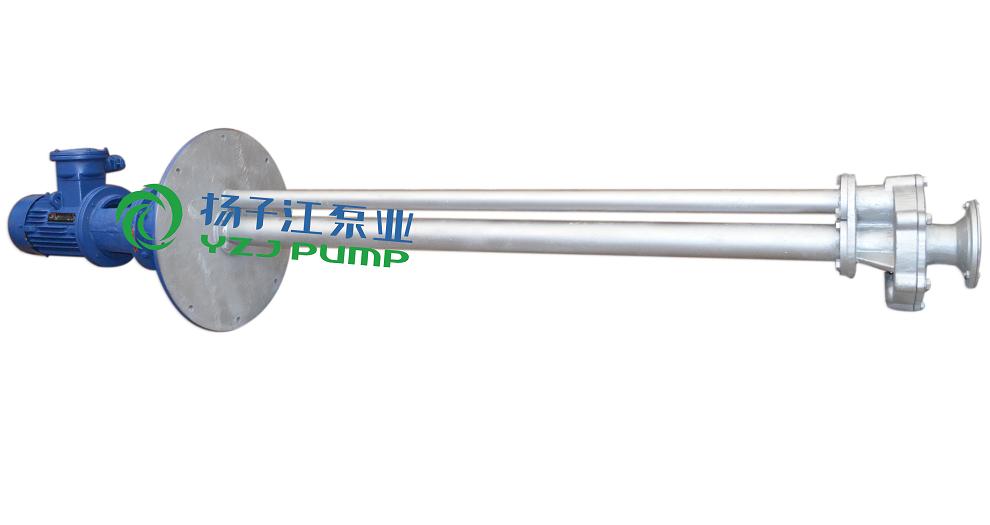

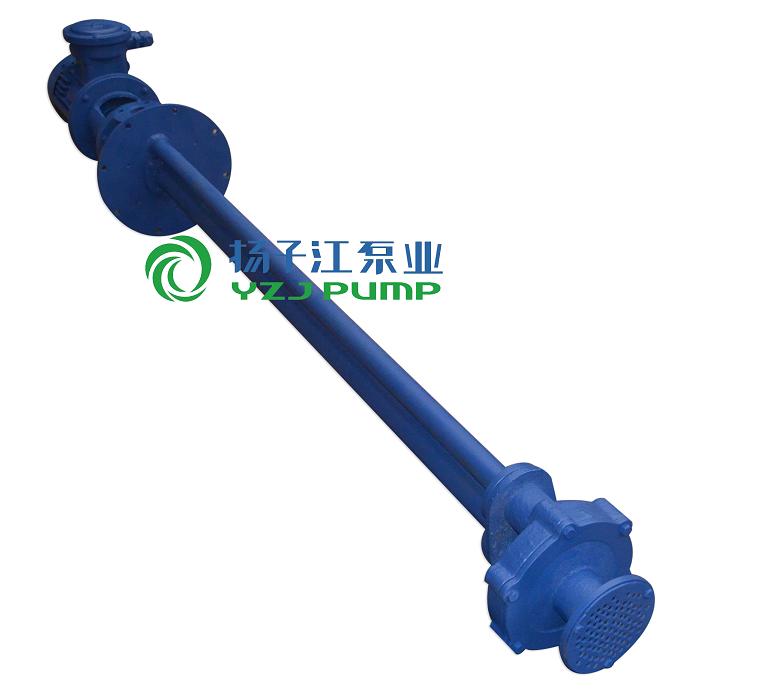

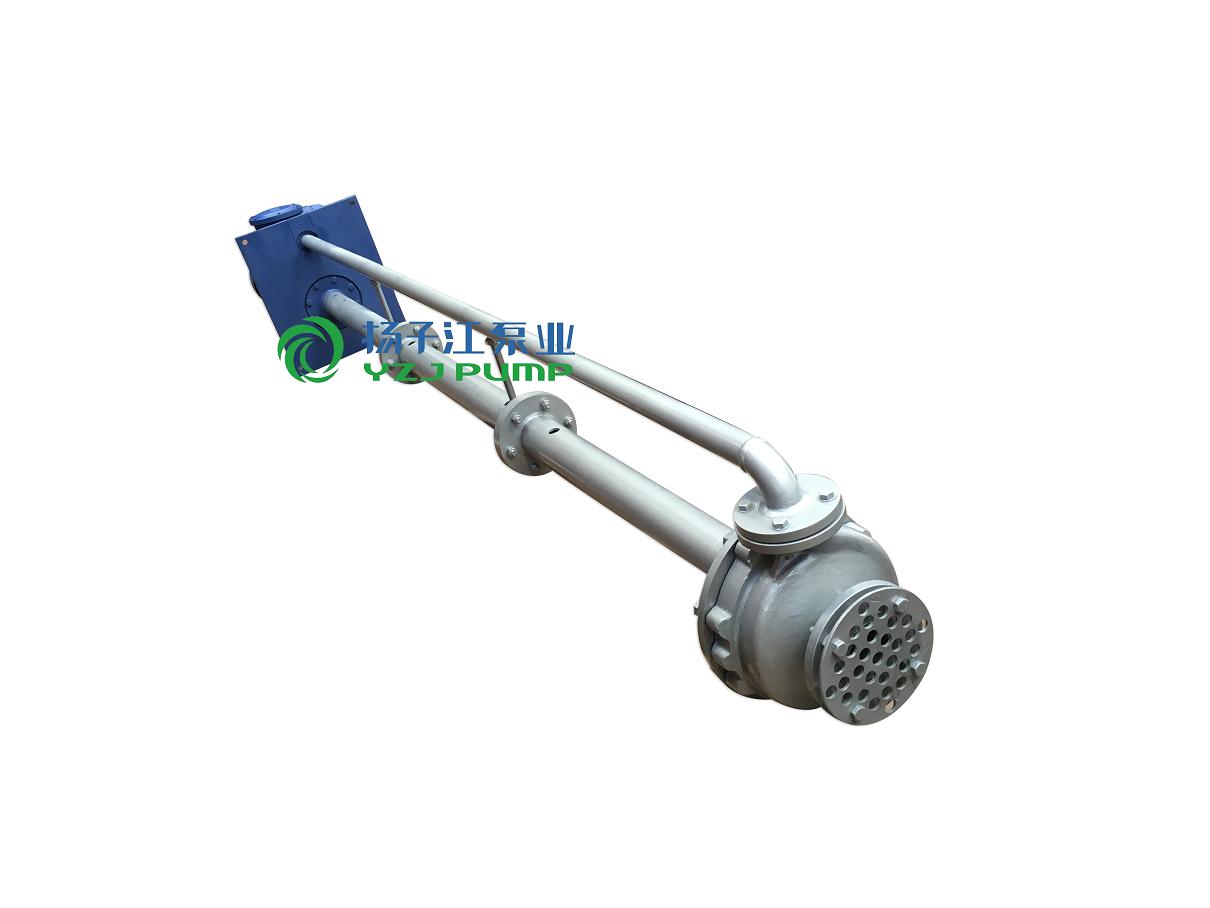

FY系列液下泵|不堵塞液下泵

1、泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2、取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3、采用了独特的记心式双平衡叶轮，供输送了不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

说明书下载 液下泵系列实物图 标牌合格证 产品视频
下一个[YW立式液下泵|液下无堵塞排污泵|不锈钢液下式排污泵]上一个：[FYS型防爆耐腐蚀液下泵]

目录

FY系列液下泵产品概述

      FY系列液下泵是本单位在传统耐腐蚀液下泵基础上,融合瑞士苏尔寿公司同产品的先进技术,经改进设计而生产的新型泵;该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。


FY系列液下泵特点

1、泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2、取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3、采用了独特的记心式双平衡叶轮，供输送了不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

FY系列液下泵型号意义

FY系列液下泵性能参数表

型号 出口
直径
mm 		流量 扬程
m 		转速
r/min 		功率（KW）
m3/h L/S 轴
功率 		电机
功率
25FT-16 25 3.6 1 16 2900 0.713 1.5
25FY-16A 25 3.27 0.91 13 2900 0.713 1.5
25FY-25 25 3.6 1 15 2900 1.16 2.2
25FY-25A 25 3.27 0.91 20 2900 1.16 2.2
25FY-41 25 3.6 1 41 2900 2.51 4
25FY-41A 25 3.27 0.91 33 2900 2.51 3
40FY-16 32 7.2 2 16 2900 0.78 2.2
40FY-16A 32 6.55 1.82 13 2900 0.78 1.5
40FY-26 32 7.2 2 26 2900 1.45 3
40FY-26A 32 6.55 1.82 21 2900 1.45 3
40FY-40 32 7.2 2 40 2900 2.53 5.5
40FY-40A 32 6.55 1.82 32 2900 2.53 5.5
50FY-16 40 14.4 4 16 2900 1.18 3
50FY-16A 40 13.1 3.64 13 2900 1.18 3
50FY-25 40 14.4 4 25 2900 1.96 4
50FY-25A 40 13.1 3.64 20 2900 1.96 3
50FY-40 40 14.1 4 40 2900 3.73 7.5
50FY-40A 40 13.1 3.64 33 2900 3.73 5.5
65FY-16 50 28.8 8 16 2900 2.16 4
65FY-16A 50 26.2 7.28 13 2900 2.16 3
65FY-25 50 28.8 8 25 2900 3.56 5.5
65FY-25A 50 26.2 7.28 21 2900 3.56 5.5
65FY-40 50 28.8 8 40 2900 6.04 11
65FY-40A 50 26.2 7.28 33 2900 6.04 11
80FY-15 65 54 15 15 2900 3.34 7.5
80FY-15A 65 49.1 13.65 12 2900 3.34 7.5
80FY-24 65 54 15 24 2900 5.43 11
80FY-24A 65 49.1 13.65 20 2900 5.43 11
80FY-38 65 54 15 38 2900 9.64 18.5
80FY-38A 65 49.1 13.65 31 2900 9.64 15
100FY-23 80 100.8 28 23 2900 9.25 18.5
100FY-23A 80 91.8 25.5 18 2900 9.25 15
100FY-37 80 100.8 28 37 2900 14.73 22
100FY-37A 80 91.8 25.5 31 2900 14.73 22


泵型号
Model 		叶轮
形式Impeller type 		泵额定转速n=2900r/min
speed
流量Q
M3/h capacity 		扬程H m head 相对密度<1.0
relative density<1.0 		相对密度<1.35
relative density<1.35 		相对密度<1.86
relative density<1.86
功率Power 电机型号
Motor model 		功率Power 电机型号
Motor model 		功率Power 电机型号
Motor model
kw kw kw
25FY-20   3.2 20 1.1 Y802-2 1.5 Y90S-2 2.2 Y90L-2
A 2.8 16
25FY-32   2.8 32 3 Y100L-2 3 Y100L-2 4 Y112M-2
A 2.8 26
25FY-50   3.2 50 5.5 Y132S1-2 7.5 Y132S2-2 11 Y160M1-2
A 2.8 41
25FY-80   3.2 80 7.5 Y132S2-2 11 Y160M1-2 15 Y160M2-2
A 3 70 5.5 Y132S1-2 7.5 Y132S2-2 11 Y160M1-2
B 2.8 62 4 Y112M-2 5.5 Y132S1-2 11
40FY-20   6.3 20 1.5 Y90S-2 2.2 Y90L-2 3 Y100L-2
A 5.5 16
40FY-32   6.3 32 3 Y100L-2 3 Y100L-2 4 Y112M-2
A 5.5 26
40FY-50   6.3 50 5.5 Y132S1-2 7.5 Y132S-2 11 Y160M1-2
A 5.5 41
40FY-80   6.3 80 7.5 Y132S2-2 11 Y160M1-2 15 Y160M2-2
A 5.9 70 5.5 Y132S1-2 7.5 Y132S2-2 11 Y160M1-2
B 5.6 62
50FY-20   12.5 20 1.5 Y90S-2 2.2 Y90L-2 3 Y100L-2
A 11.3 16.4
50FY-32   12.5 32 3 Y100L-2 4 Y112M-2 5.5 Y132S1-2
A 11.3 26.4 2.2 Y90L-2 3 Y100L-2 4 Y112M-2
50FY-50   12.5 50

5.5

Y132S1-2 7.5 Y132S2-2 11 Y160M1-2
A 11.3 41 4 Y112M-2 5.5 Y132S1-2 7.5 Y132S2-2
50FY-80   12.5 80 11 Y160M1-2 15 Y160M2-2 18.5 Y160L-2
A 11.7 70 11 Y160M1-2 15 Y160M2-2
B 11 62 7.5 Y132S2-2
65FY-20   25 20 3 Y100L-2 4 Y112M-2 5.5 Y132S1-2
A 22.7 16.5 2.2 Y90L-2 3 Y100L-2 4 Y112M-2
65FY-32   25 32 5.5 Y132S1-2 5.5 Y132S1-2 7.5 Y132S2-2
A 22.7 26.5 4 Y112M-2 4 Y112M-2 5.5 Y132S1-2
65FY-50 A 25 50 11 Y160M1-2 11 Y160M1-2 15 Y160M2-2
22.7 41 7.5 Y132S2-2 7.5 Y132S2-2 11 Y160M1-2
65FY-80   25 80 15 Y160M2-2 18.5 Y160L-2 22 Y180M-2
A 23.4 74.8 15 Y160M2-2
B 22 61.8 11 Y160M1-2 18.5 Y160L-2
80FY-20   50 20 5.5 Y132S1-2 5.5 Y132S1-2 7.5 Y132S2-2
A 45.3 16.5
80FY-32   50 32 7.5 Y132S2-2 11 Y160M1-2 15 Y160M2-2
A 45.4 26.4 7.5 Y132S2-2 11 Y160M1-2
80FY-50   50 50 15 Y160M2-2 15 Y160M2-2 22 Y180M-2
A 45.3 41 11 Y160M1-2 18.5 Y160L-2
80FY-80 A 50 80 22 Y180M-2 30 Y200L1-2 45 Y225M-2
46.8 70.5 18.5 Y160L-2 22 Y180M-2 30 Y200L1-2
B 44 62.2 15 Y160M2-2
100FY-20   100 20 11 Y160M1-2 11 Y160M1-2 15 Y160M2-2
A 91.8 16.8 7.5 Y132S2-2 11 Y160M1-2
100FY-32   100 32 15 Y160M2-2 18.5 Y160L-2 22 Y180M-2
A 91 26.5 11 Y160M1-2 15 Y160M2-2 18.5 Y160L-2
100FY-50   100 50 22 Y180M-2 30 Y200L1-2 37 Y200L2-2
A 91 41.5 18.5 Y160L-2 22 Y180M-2 30 Y200L1-2
100FY-80   100 80 45 Y225L2-2 45 Y225M-2 75 Y280S-2
A 93.5 70 37 Y250L2-2 55 Y250M-2
B 87.8 61.7 30 Y250L2-2 37 Y250L2-2 45 Y225M-2
100FY-20   100 20 11 Y160M1-2 11 Y160M1-2 15 Y160M2-2
A 91.8 16.8 7.5 Y132S2-2 11 Y160M1-2
100FY-32   100 32 15 Y160M2-2 18.5 Y160L-2 22 Y180M-2
A 91 26.5 11 Y160M1-2 15 Y160M2-2 18.5 Y160L-2
100FY-50   100 50 22 Y180M-2 30 Y200L1-2 37 Y200L2-2
A 91 41.5 18.5 Y160L-2 22 Y180M-2 30 Y200L1-2
100FY-80   100 80 45 Y225L2-2 45 Y225M-2 75 Y280S-2
A 93.5 70 37 Y250L2-2 55 Y250M-2
B 87.8 61.7 30 Y250L2-2 37 Y250L2-2 45 Y225M-2


泵型号
Model 		叶轮形式
Impeller type 		泵额定转速n=1450r/min
speed
流量Q
M3/h
capacity 		扬程H
m
head 		相对密度<1.0
relative density<1.0 		相对密度<1.35
relative density<1.35 		相对密度<1.86
relative density<1.86
功率
Powerkw 		电机型号
Motormodel 		功率
Powerkw 		电机型号
Motormodel 		功率
Powerkw 		电机型号
Motormodel
25FY-20
1.6 5 0.75 Y802-4 0.75 Y802-4 1.1 Y90S-4
A 1.4 4
25FY-32
1.6 8 1.1 Y90S-4 1.1 Y90S-4 1.5 Y90L-4
A 1.4 6.5
25FY-50
1.6 12.5 1.1 Y90S-4 1.5 Y90L-4 2.2 Y100L1-4
A 1.4 10 Y90S-4
25FY-80
1.6 20
A 1.5 17
B 1.4 15
40FY-20
3.2 5 0.75 Y802-4 0.75 Y802-4 1.1 Y90S-4
A 2.8 4
40FY-32
3.2 8 1.1 Y90S-4 1.1 Y90S-4 1.5 Y90L-4
A 2.8 6.5
40FY-50
3.2 12.5 1.1 Y90S-4 1.5 Y90L-4 2.2 Y100L1-4
A 2.8 10
40FY-80
3.2 20 1.5 Y90L-4 2.2 Y100L1-4 3 Y100L2-4
A 2.9 17
B 2.8 15
50FY-20
6.3 5 0.75 Y802-4 0.75 Y802-4 1.1 Y90S-4
A 5.7 4.1
A 5.7 6.6
50FY-50
6.3 12.5 1.1 Y90S-4 1.1 Y90S-4 1.5 Y90L-4
A 5.7 10.3 0.75 Y802-4 1.1 Y90S-4
50FY-80
6.3 20 1.5 Y90L-4 2.2 Y80L-4 3 Y100L2-4
A 5.7 17.5 2.2 Y100L1-4
B
65FY-20
12.5 5 0.75 Y802-4 0.75 Y802-4 1.1 Y90S-4
A 11.3 4.1 0.75 0.75 Y802-4
65FY-32
12.5 8 0.75 1.1 Y90S-4
A 11.3 6.6 0.75
65FY-50 A 12.5 12.5 1.1 Y90S-4 1.5 Y90L-4 2.2 Y100L1-4
11.3 103 1.1 Y90S-4 1.1 Y90S-4 1.5 Y90L-4
65FY-80
12.5 20 2.2 Y100L1-4 3 Y100L2-4 4 Y112M-4
A 11.7 17.5 2.2 Y100L1-4 3 Y100L2-4
B
80FY-20
25 5 0.75 Y802-4 0.75 Y802-4 1.1 Y90S-4
A 22.6 4.1 0.75 Y802-4
80FY-32
25 8 1.5 Y90L-4 1.5 Y90L-4 2.2 Y100L1-4
A 22.7 6.6 1.1 Y90S-4 1.1 Y90S-4 1.5 Y90L-4
80FY-50
25 12.5 2.2 Y100L1-4 2.2 Y100L1-4 3 Y100L2-4
A 22.7 10.3 1.5 Y90L-4 2.2 Y100L1-4
80FY-80 A 25 20 3 Y100L2-4 4 Y112M-4 5.5 Y132S-4
23.4 17.6 3 Y100L2-4 4 Y112M-4 5.5 Y132S-4
B
100FY-32
50 8
A 45.5 6.6 1.5 Y90L-4 2.2 Y100L1-4 3 Y100L2-4
100FY-50
50 12.5 4 Y112M-4 4 Y112M-4 5.5 Y132S-4
A 45.5 10.3 3 Y100L2-4 3 Y100L2-4 4 Y112M-4
100FY-80
50 20 5.5 Y132S-4 7.5 Y132M-4 11 Y160M-4
A 45.5 17.4 4 Y112M-4 5.5 Y132S-4 7.5 Y132M-4
B 43 15
125FY-12.5
100 12.5 5.5 Y132S-4 7.5 Y132M-4 11 Y160M-4
A 91 10.3 5.5 Y132S-4 7.5 Y132M-4
125FY-20
100 20 11 Y160M-4



A 91 16.5 7.5 Y132M-4 11 Y160M-4 15 Y160L-4
125FY-32
100 32 18.5 Y180M-4 22 Y180L-4 30 Y200L-4
A 91 25.5 15 Y160L-4 18.5 Y180M-4 30 Y200L-4
125FY-50
100 50

37 Y225S-4 55 Y250M-4
A 91 41 30 Y200L-4 30 Y200L-4 45 Y225M-4
150FY-20
200 20 18.5 Y180M-4 22 Y180L-4 30 Y200L-4
A 182 16.5 15 Y160L-4 18.5 Y180M-4 30 Y200L-4
