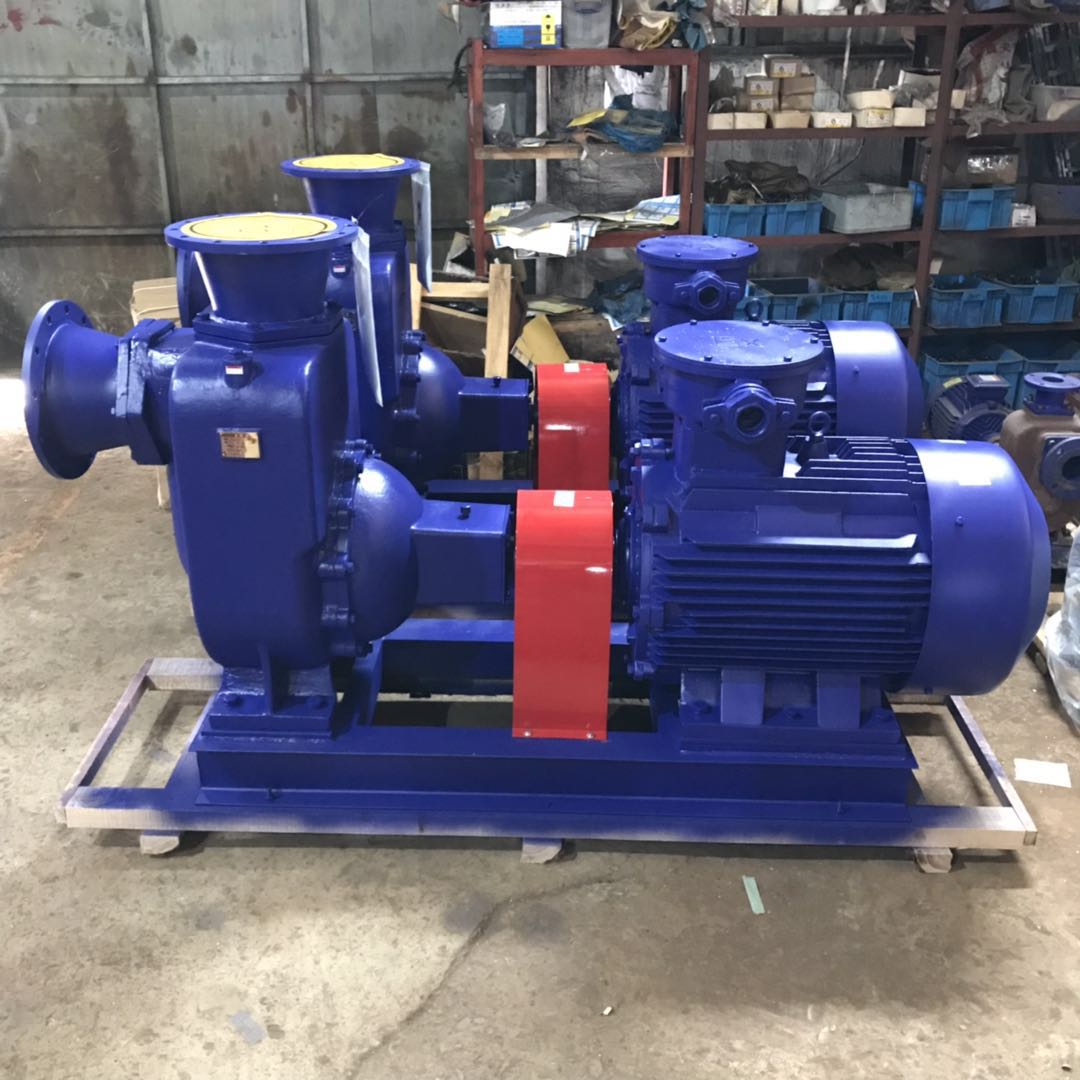

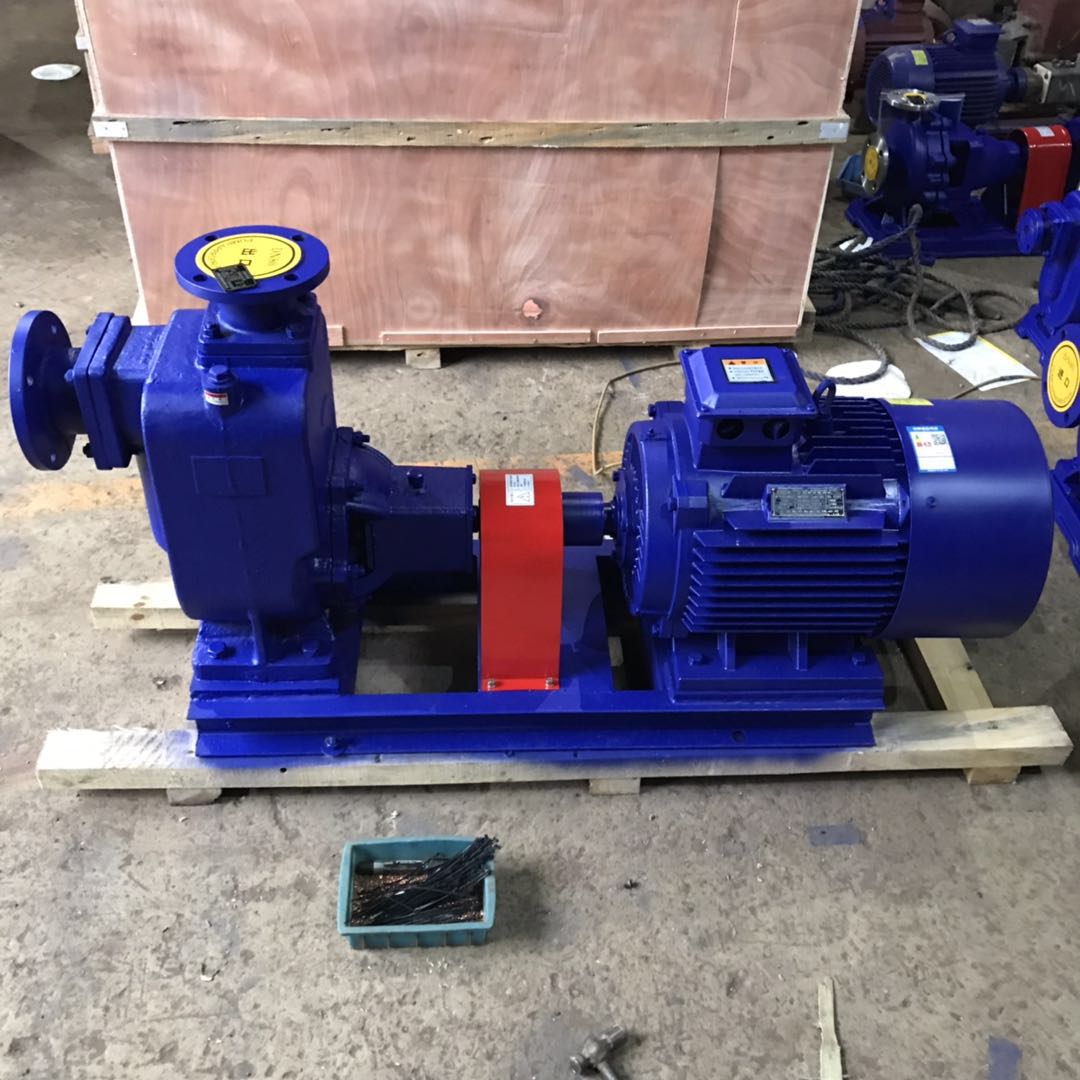

ZW型无堵塞自吸式污水泵
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。
目录
ZW型无堵塞自吸式污水泵产品概述
无堵塞自吸式污水泵是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，自吸排污泵性能达到国际先进水平，具有广阔的应用市场和发展前景。
ZW型无堵塞自吸式污水泵产品特点
1、ZW自吸排污泵的排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、自吸排污泵有着高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。
3、ZW自吸排污泵自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
ZW型无堵塞自吸式污水泵产品用途及条件
ZW自吸式污水泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
自吸式排污泵的使用条件：1环境温度≤45℃，介质温度≤60℃。2.介质PH值铸铁泵为6～9，不锈钢自吸泵为1～14。3.通过颗粒大直径为自吸泵口径的60%，纤维长度为口径的5倍。4.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米
ZW型无堵塞自吸式污水泵技术参数
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。
ZW型无堵塞自吸式污水泵型号意义
ZW自吸排污泵
例如：50ZW15-30
50-进口口径(mm)
ZW自吸排污泵
15-流量(m3/h)
30-扬程(m)
P-材质不锈钢
B-防爆电机型
性能参数
| 型号 |
流量Q （m3/h） |
扬程 （m） |
电机功率 （KW） |
转速 （r/min） |
| 25ZW8-15 | 8 | 15 | 1.5 | 2900 |
| 32ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 32ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 40ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 40ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 40ZW15-30 | 15 | 30 | 3 | 2900 |
| 50ZW10-20 | 10 | 20 | 2.2 | 2900 |
| 50ZW20-12 | 20 | 12 | 2.2 | 2900 |
| 50ZW15-30 | 15 | 30 | 3 | 2900 |
| 65ZW30-18 | 30 | 18 | 4 | 1450 |
| 65ZW20-30 | 20 | 30 | 5.5 | 2900 |
| 65ZW15-30 | 15 | 30 | 3 | 2900 |
| 65ZW20-14 | 20 | 14 | 2.2 | 2900 |
| 65ZW25-40 | 25 | 40 | 7.5 | 2900 |
| 65ZW30-50 | 30 | 50 | 11 | 2900 |
| 80ZW40-16 | 40 | 16 | 4 | 1450 |
| 80ZW40-50 | 40 | 50 | 18.5 | 2900 |
| 80ZW65-25 | 65 | 25 | 7.5 | 2900 |
| 80ZW80-35 | 80 | 35 | 15 | 2900 |
| 80ZW50-60 | 50 | 60 | 22 | 2900 |
| 100ZW100-15 | 100 | 15 | 7.5 | 1450 |
| 100ZW80-20 | 80 | 20 | 7.5 | 1450 |
| 100ZW100-20 | 100 | 20 | 11 | 1450 |
| 100ZW100-30 | 100 | 30 | 22 | 2900 |
| 100ZW80-60 | 80 | 60 | 37 | 2900 |
| 100ZW80-80 | 80 | 80 | 45 | 2900 |
| 125ZW120-20 | 120 | 20 | 15 | 1450 |
| 125ZW200-15 | 200 | 15 | 15 | 1450 |
| 150ZW200-15 | 200 | 15 | 15 | 1450 |
| 150ZW250-25 | 250 | 25 | 45 | 2900 |
| 200ZW280-14 | 280 | 14 | 22 | 1450 |
| 200ZW300-18 | 300 | 18 | 37 | 1450 |
| 200ZW280-28 | 280 | 28 | 55 | 1450 |
| 250ZW420-20 | 420 | 20 | 55 | 1450 |
| 300ZW800-14 | 800 | 14 | 55 | 1450 |
ZW型无堵塞自吸式污水泵故障处理
| 自吸排污泵故障现象 | 自吸排污泵故障原因分析 | 自吸排污泵故障排除方法 |
| 自吸排污泵不出水 | 泵体内未加储液或储液不足 | 加足 |
| 吸入管路漏气 | 消除管路漏气现象 | |
| 电压过低 | 调整电压 | |
| 吸程过高或吸入管路太长 | 降低吸程或缩短管路 | |
| 机械密封泄漏过大 | 修理或更换 | |
| 自吸排污泵出水不足 | 因使用不当，叶轮流道或吸入管路被堵塞 | 消除堵塞物 |
| 叶轮磨损严重 | 更换叶轮 | |
| 功率不足转速太低 | 调整至额定转速 | |
| 自吸排污泵噪音、振动过大 | 底脚不稳 | 加固 |
| 轴承磨损严重 | 更换轴承 | |
| 泵与电机主轴不同轴 | 调整同轴度 | |
| 自吸排污泵轴承温度过高 | 润滑脂变质或干燥 | 更换润滑脂 |
| 轴承损坏 | 更换 | |
| 自吸排污泵泄漏 | 联接螺栓松动 | 固紧 |
| 密封件磨损 | 更换 |
结构示意
