污水提升泵选型

时间：2020/7/29 来源：浙江扬子江泵业有限公司

污水提升泵选型
生活污水和工业废水用的污水提升泵选型通常选用污水自吸泵系列就可以满足要求，生活污水杂物较多可以选择的带切割潜水污水处理泵，该系列污水处理泵主要特点是叶轮为开式叶轮具有防堵塞的良好效果，在化粪池处理中用80口径以上的效果得到证明效果优良，如果需要装在岸上使用就选用自吸污水处理泵,自吸排污泵的优势就是装在岸上不用长年放在污水里面被污水浸泡腐蚀方便维修拆卸。如果腐蚀性大可以选择不锈钢304,316L,2205双相不锈钢自吸泵,如遇到吸程高流量需要比较大可以选择大流量强自吸泵.
污水提升泵主要分为三大类：1、放到到污水里面工作的潜水污水提升泵 2、污水处理用自吸泵装在地面具有自吸功能的自吸无堵塞排污泵。3.YW型液下无堵塞污水提升泵.

潜水提升泵：WQ型无堵塞潜水排污泵是在引用国内先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，无堵塞潜水排污泵具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。该泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。潜水排污泵流量：7~600m3/h,扬程：7~60m等，潜水排污泵根据使用介质，安装方式不同设计制造成同性能参数的WL、YW、GW系列产品。

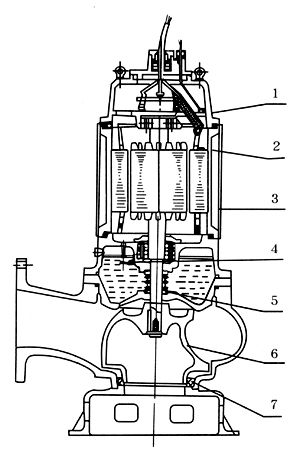

	1	配全自动安全保护控制柜的泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵保护。
	2	电机定子采用B级和F级绝缘，内装热保护传感器。
	3	根据使用场合口径为2 00以上的泵，可根据用户需要采用外循环冷却系统，能保证水泵在水池的最低水位正常运转。
	4	油室内装有漏水检测探头，当机械密封损坏后，水进入油室，探头发生信号由控制系统对泵实施保护。
	5	双端面机械密封保证水泵可靠运行。
	6	独特的叶轮，具有很大的流道，能够通过大的物料及纤维垃圾。
	7	泵叶轮与泵体之间装有可更换的耐磨圈，以保证泵以最佳效率运行

WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。
其主要部件作用如下：
信号线：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子：采用B级或F级绝缘。
漏水探头：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮：叶轮采用单流道或双流道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体：与叶轮配用，使得泵具有高的效率。
密封环：装在泵体口环处，当叶轮因运转而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。
ZW型自吸无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景，意嘉自吸泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠ZW型自吸无堵塞排污泵--产品优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

ZW系列自吸无堵塞排污泵，主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见下图。
泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
第二次工作时泵吸入口处装有单向逆止阀，因此不需再加储水即可起动。

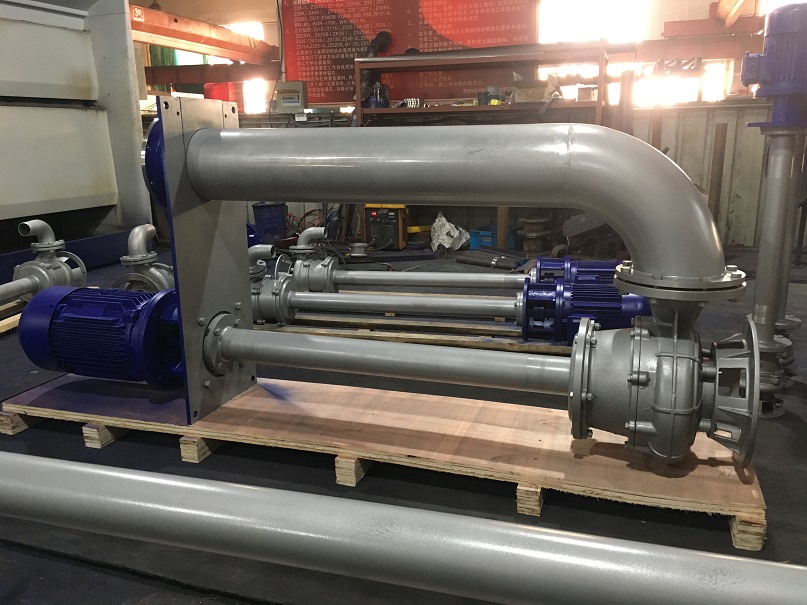

YW系列高效无堵塞液下泵--产品概述：高效无堵塞液下泵是具有高效节能、结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。
YW系列高效无堵塞液下泵、GW型管道式无堵塞排污泵、LW(WL）型立式排污泵三大系列是我单位在QW潜水式排污泵的基础上，根据用户的要求及使用条件、方式不同进行合理设计而成的，其水力模型同QW型泵，产品投放市场后，以其独特的设计，可靠的质量受到广大用户的欢迎和好评
