ISGB型便拆式管道泵是在ISG型离心泵的基础上开发成功的一种构造新颖，技能先进的商品。该管道泵特别是在全体构造上进行斗胆打破规划。选用独立轴承体、泵轴支持，处理了本来立式泵靠电机轴承支持的不足之处；选用优异水力模型的叶轮，消除了原立式泵轴向力大的不足之处；电机选用Y系列规范通用电机，处理原立式泵加长轴电机配套替换难的疑问；一起100％的便拆构造，处理了替换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。
该管道泵与国内同类商品比较，具有作业更平稳、运用寿命长、配套更便利、保护养护更轻松等等，无可代替的长处。在立式泵系列商品中属国内前列，各项技能居国内抢先，是代替ISG型立式泵、IS型离心泵、S型双吸泵等惯例各种离心泵的最理想商品。

离心泵铜泵壳叶轮 泵盖

■ ISGB型便拆式管道泵作业条件：

   1、ISGB型便拆式管道泵体系最高作业压力为1．6MPa，即泵吸进口压力+泵扬程≤1．6MPa(泵扬程作业压力大于1．6MPa时应在订购另行提出，以便在制作时泵的过流部件和联接部件选用铸钢)。
   2、ISGB型便拆式管道泵运送介质为清水或物理化学性质相似清水的其它液体。(运送介质带有细微颗粒的应在订购时另行阐明，以便设备耐磨式机械密封)。
   3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。

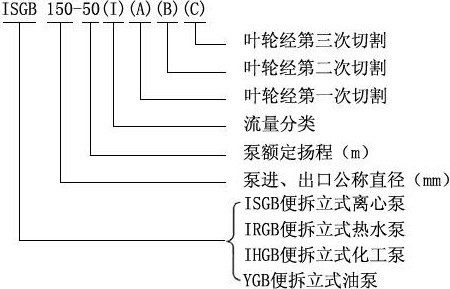

■ ISGB型便拆式立式管道泵类型含义：

■ ISGB型便拆式立式管道泵特点：

     ISGB型便拆式立式管道泵与国内同类商品比较，具有作业更平稳，运用寿命长，配套更便利，保护养护更轻松等无可代替的长处。在立式泵系列商品中属国内首创，各项技能居国内抢先，是代替ISG型立式泵、IS型离心泵、S型双吸泵等惯例离心泵的最理想商品。
    1、立式构造，设备调试便利，共同规划的电机和泵体选用联接体联接，同心度高、加工精度高，占地面积大大削减，减缩了修建投资。底脚安定、构造紧凑，精巧的锻造和外观处理赋予立式离心泵新的美感，使商品焕发艺术的魅力，能够和国外闻名厂家立式泵媲美.
    2、配用国内闻名厂家出产的低速Y系列规范通用电机，运转平稳、噪音极低.
    3、轴承选用世界闻名品牌精细轴承，精度高、牢靠性好，寿命长.
    4、叶轮选用9 0年代最优异可自平衡轴向力的水力模型，使得泵轴承和机械密封运用寿命大大延伸.
    5、电机轴承座内的轴承都配有加油孔和放油孔，对轴承的保护养护非常便利.
    6、可拆开爪型弹性联轴器，使泵起动无振荡、无噪音，旋转部件设有牢靠的安全防护罩，安全性极好。
    7、机械密封选用不锈钢、碳化钨、氟橡胶等资料制成，耐高温、高压、运转寿命长，无渗漏，对轴无磨损，确保作业环境整齐.
    8、泵盖构造规划共同，只需卸下爪型弹性联轴器、泵盖螺母，即可非常简便取出轴承座、泵盖、泵轴、叶轮等组合件，进行替换机械密封和叶轮，而不用拆开电机、泵体和管道，修理便利快捷。

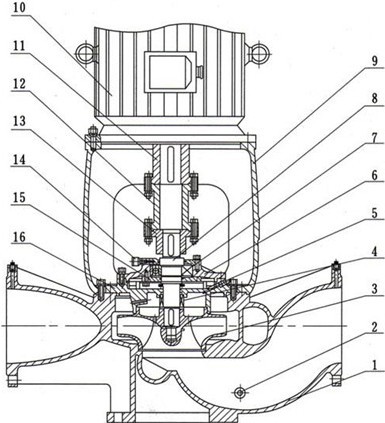

■ ISGB型便拆式立式管道泵构造图：

■ ISGB型便拆式立式管道泵构造阐明：

泵体：管道衔接式的螺旋形泵壳，选用现代最优异水力模型规划制作，法兰契合GB4216.5，并带有Rp1/4或Rp3/8测压口。
叶轮：闭式铸铁叶轮，优异水力模型和特别的构造确保泵的效率，且牢靠的消除泵的轴向力。
机械密封：勇于水温150℃以下免养护，并不承受转向约束。特别的规划确保动环的补偿性和密封性。
泵轴：优化规划的泵轴和联轴器融为一体，减缩传动轴的尺度，使泵更安全的运转，而且使整台泵的体积减小。
泵轴体：选用进口NTN或NSK精细轴承，噪音低、寿命长。
电机：Y或Y2系列鼠笼式沟通电机，型式：B5型。运用规范通用电机，保护、养护便利、快捷、大功率配有轴承光滑养护注油孔设备。

■ ISGB型便拆式立式管道泵适用范围：

   1、高层修建增压送水;
   2、工厂体系运送;
   3、水处理体系加压;
   4、中央空调冷热水循环;
   5、锅炉体系运送;
   6、游泳池输水;
   7、工艺流程中增压循环;

■ ISGB型便拆式立式管道泵商品用处：

1、ISGB型便拆式立式管道泵供运送清水及物理化学性质相似于清水的其他液体之用，适用于工业和城市给排水、高层修建增压送水、园林喷灌、消防增压、远距离运送、暖通制冷循环、澡堂等冷暖水循环增压及设备配套，运用温度T<80℃。
2、IRGB(GRGB)型立式热水循环泵广泛适用于：动力、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环运送及城市选用暖体系循环用泵，IRG型运用温度T<120℃，珀GRG型运用温度T<240℃。
3、IHGB型立式管道化工泵，供运送不含固体颗粒，具有腐蚀性，粘度相似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部分，运用温度为20℃~+120℃。
4、YGB型立式管道油泵，供运送汽油、煤油、柴油等石油商品，被运送介质温度为-20℃~+120℃。

■ ISGB型便拆式立式管道泵运用阐明：

起动前预备
1、用手拨转泵轴或泵联轴器，叶轮应无卡磨现象，转动灵敏。
2、翻开进口阀门，翻开排气阀使液体充满全部泵腔，然后封闭排气阀。^
3、用手盘动泵轴以使光滑液进入机械密封端面。
4、点动电机，确定转向是不是准确。
起动与运转
1、全开进口阀门，封闭吐出管路阀门。
2、接通电源，当泵到达正常转速后，再逐步翻开吐出管路上阀门，并调理到所需工况。
3、注意观察外表读数，查看轴封走漏状况，正常时机械密封走漏量≤3滴/分，检査电机、轴承处温升≤70℃， 假如发现异常状况，应及时处理。
泊车
1、逐步封闭吐出管路阀门，堵截电源。
2、封闭进口阀门。
3、如环境温度低于0℃，应将泵内液体放尽，避免冻裂。
4、如长时间停用.应将泵拆开清洗.包装保管。

■ ISGB型便拆式立式管道泵修理与养护：

运转中的保护与养护
1、迸水管路必须高度密封。
2、制止泵在汽蚀状态下长时间运转。
3、制止离心泵在大流量运转时，电机超电流长时间运转。
4、守时检査泵运转中电机电流值，不得超过电机额定电流。
5、泵在运转过程中应有专人看守，避免发生意外。
6、泵每运转500小时应对轴承迸行加油。电机功率大于11KW配有加油设备.可用高压油枪直接写入，以确保轴承光滑优秀。
7、泵迸行长时间运转后，因为机械磨损，使机组噪声及振荡增大吋，应泊车检査，必要吋可更換易损零件及轴承，机组大修期通常为一年。
机械密封保护与养护
1-机械密封光滑应清洗无固体颗粒。2、严禁机械密封在干磨惰况下作业。
3、起动前应盘动泵(电机)几圈，避免俄然起动造成密封环开裂损坏。
