您当前位置：网站首页 >> 产品中心 >> 自吸泵系列 >> WFB型无密封自控自吸泵

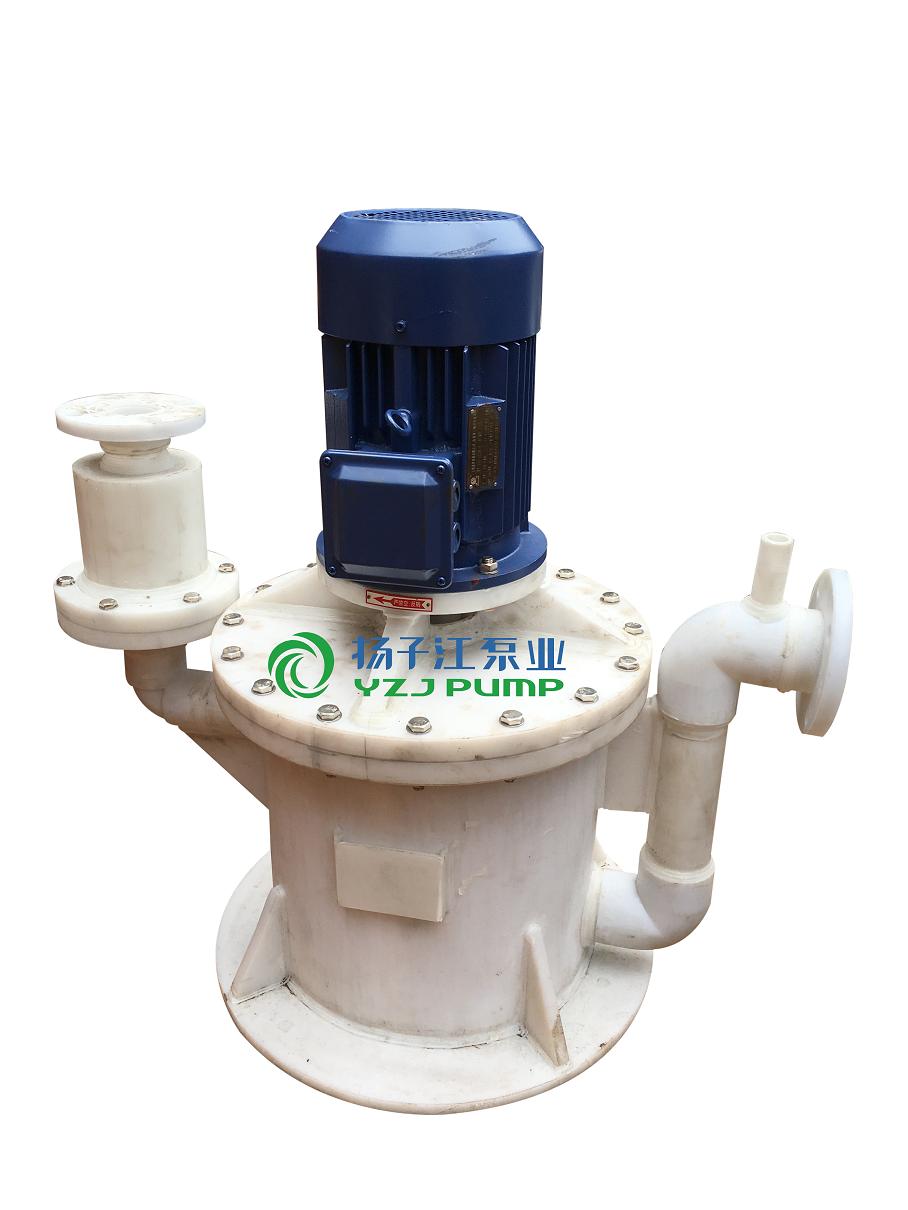

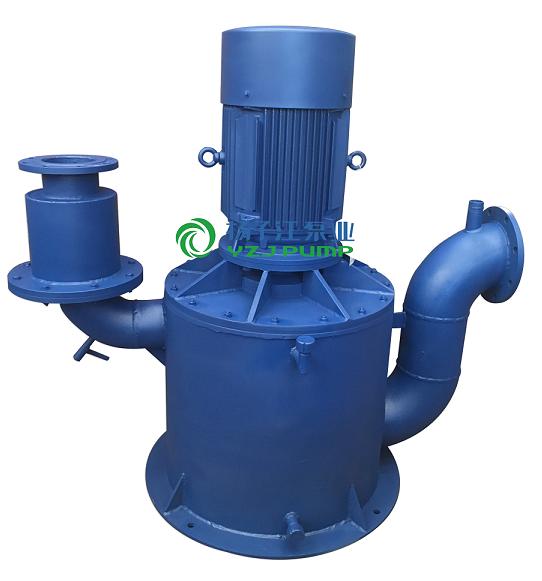

  • WFB型无密封自控自吸泵
  • WFB型无密封自控自吸泵
  • WFB型无密封自控自吸泵
  • WFB型无密封自控自吸泵

WFB型无密封自控自吸泵

具有耐温、耐压、耐磨等多种功能。目前生产衬四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不锈钢、铸钢、生铁等多种材质。广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿等行业。
说明书下载 自吸泵系列实物图 标牌合格证 产品视频
下一个[FPZ型耐腐蚀自吸泵]上一个：[ZW型不锈钢自吸排污泵|自吸污水泵|无堵塞自吸泵]

目录

WFB型无密封自控自吸泵概述

WFB系列无密封自控自吸泵采用无泄漏V型密封总成，革除了传统水泵的填料密封、盘根密封、机械密封，彻底制服了“跑、冒、滴、漏”，是代替原各种长轴液下泵、潜水泵、潜污泵等理想的设备。 该结构泵缺点：一、停机液体沿轴方向往外泄漏，对于频繁起动设备的场合不太适合；二、副叶轮消耗的功率太大、水泵效率低。WFB改进型结构为有密封装置，一是提高水泵效率，二是降低电机功率，三是抑制了水泵停机泄漏现象。 运动过程中密封装置不摩擦、无磨损，使用寿命较同类产品长10倍以上。移植真空泵原理、自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了“一次引流，终身自吸”。效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定，免去了长轴液下泵运输，安装、维修等困难。具有优越的自控功能，可与高科技领域和高度自动化系列统配套使用。

WFB型无密封自控自吸泵型号意义

WFB型无密封自控自吸泵使用范围

WFB系列无密封自控自吸泵具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。目前生产衬四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不锈钢、铸钢、生铁等多种材质。WFB型无密封自控自吸泵广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿等行业。

WFB型无密封自控自吸泵结构说明

无密封自控自吸泵共分五种型号：1型为长方型无密封自控自吸泵，2型为圆锥型无密封自控自吸泵，3型为防爆型无密封自控自吸泵，4型为户外型无密封自控自吸泵，5型为推车移动型无密封自控自吸泵 无密封自控自吸泵流量设计从0.75—6850m3/h、扬程5m—132m、吸液口径16—800 mm、出液口径10—600 mm 。

WFB型无密封自控自吸泵性能参数

材质代号 型号
转速 流量 Q 扬程 配套功率 允许吸深 吸液口径 出液口径 整机重量
r/min m3/h M kw ≤M MM MM kg
T.G.PP.BXG 16WFB-A 2900 0.75 8 0.75 2.5 16 10 75
1.1 6.5
1.5 5.5
T.G.PP.BXG 32WFB-A 2900 4.5 13 1.5 3 32 25 99
6.5 10.5
9 8
T.G.PP.BXG 40WFB-A 2900 6.5 25 4 4 40 32 140
8.5 23
10 21
T.G.PP.BXG 40WFB-A1 2900 13.5 18 3 4 40 32 140
5 15
8 13
T.G.PP.BXG 40WFB-A2 2900 10 11 2.2 4 40 32 125
14 8
T.G.PP.BXG 50WFB-A 2900 7.5 28 5.5 5 50 40 205
12.5 26
15 24.5
T.G.PP.BXG 50WFB-A1 2900 10.5 20.5 3 5 50 40 170
T.G.PP.BXG 50WFB-AD 1450 5 11 1.5 4 50 40 149
6.3 10
7.5 9
T.G.PP.BXG 50WFB-AD1 1450 10 6 1.5 4 50 40 149
T.G.BXG 50WFB-B 2900 10 40 11 5 50 40 215
11 38
15 35
T.G.PP.BXG 50WFB-B1 2900 7 33 7.5 5 50 40 205
12 31
15 29
T.G.PP.BXG 50WFB-B2 2900 10 26.5 4 5 50 40 185
T.G.PP.BXG 50WFB-B3 2900 5 15 2.2 4 50 40 150
6.4 14
7.5 12.5
T.G.BXG 50WFB-C 2900 8.5 58 15 5 50 40 240
12 56
15 54
T.G.BXG 50WFB-C1 2900 11 46 7.5 5 50 40 215
10 40
T.G.PP.BXG 50WFB-CD 1450 5 19 3 4 50 40 170
6 18
8 17
T.G.BXG 50WFB-E 2900 7.5 82 22 5 50 40 260
12 80
15 75
T.G.BXG 50WFB-E1 2900 12 68 18.5 5 50 40 250
11 62
10 55
T.G.PP.BXG 50WFB-E2 2900 3.5 26 3 4 50 40 170
T.G.PP.BXG 65WFB-A 2900 15 27 7.5 4 65 50 260
20 26
25 24
T.G.PP.BXG 65WFB-A1 2900 21 20 5.5 4 65 50 260
T.G.PP.BXG 65WFB-AD 1450 7 12 3 4 65 50 200
12 11
15 9
T.G.BXG 65WFB-B 2900 15 41 11 5 65 50 270
25 38
30 36
T.G.PP.BXG 65WFB-B1 2900 20 26 7.5 5 65 50 250
T.G.PP.BXG 65WFB-BD 1450 10 16 4 5 65 50 230
12 14
15 13
T.G.BXG 65WFB-C 2900 15 58 18.5 5 65 50 280
25 56
30 52
T.G.BXG 65WFB-C1 2900 22 45 15 5 65 50 265
T.G.PP.BXG 65WFB-C2 2900 7.5 19 4 5 65 50 240
12.5 18
15 17
T.G.BXG 65WFB-E 2900 15 82 30 5 65 50 450
25 80
30 78
T.G.BXG 65WFB-E1 2900 21 64 18.5 5 65 50 340
20 55
T.G.PP.BXG 65WFB-E2 2900 7.5 27.5 7.5 5 65 50 280
12.5 26
15 24.5
T.G.BXG 65WFB-F 2900 15 127 45 5 65 50 485
25 125
30 123
T.G.BXG 65WFB-F1 2900 18 108 45 5 65 50 485
21.5 95
23.5 85
T.G.BXG 65WFB-F2 2900 7.5 38 7.5 5 65 50 270
12.5 37
15 36
T.G.BXG 65WFB-F3 2900 10 34 5.5 5 65 50 260
9 30
8 26
T.G.PP.BXG 80WFB-A 2900 30 28 11 6 80 65 380
50 26
60 24
70 20
T.G.PP.BXG 80WFB-AD 2900 15 11.5 4 4 80 65 305
25 11
30 10.5
38 9


材质代号 型号 转速 流量 Q 扬程 配套功率 允许吸深 吸液口径 出液口径 整机重量
r/min m3/h M kw ≤M MM MM kg
T.G.BXG 80WFB-B 2900 40 40 15 5 80 65 395
50 38
60 35
65 28
T.G.PP.BXG 80WFB-BD 1450 15 15 5.5 5 80 65 340
25 14
30 13
35 11
T.G.BXG 80WFB-C 2900 30 59 22 5 80 65 460
50 55
60 52
T.G.BXG 80WFB-C1 2900 45 46 15 5 80 65 400
40 38
T.G.PP.BXG 80WFB-C2 2900 15 19 7.5 5 80 65 320
25 18
30 17
T.G.PP.BXG 80WFB-CD 1450 21 14 5.5 5 80 65 340
25 12
T.G.BXG 80WFB-E 2900 30 84 37 5 80 65 480
50 80
60 76
T.G.BXG 80WFB-E1 2900 30 60 18.5 5 80 65 400
40 50
T.G.PP.BXG 80WFB-E2 2900 15 27 11 5 80 65 380
25 26
30 24
T.G.PP.BXG 80WFB-E3 2900 22 22 5.5 5 80 65 300
20 18
T.G.BXG 80WFB-F 2900 30 128 55 5 80 65 580
50 125
60 120
T.G.BXG 80WFB-F1 2900 26 103 45 5 80 65 530
30 95
40 80
T.G.BXG 80WFB-F2 2900 15 38 11 5 80 65 380
25 36
30 35
T.G.BXG 80WFB-F3 2900 21 34 11 5 80 65 380
23 30
26 26
T.G.PP.BXG 100WFB-A 2900 60 30 18.5 5 100 80 560
100 26
110 22
120 20
T.G.PP.BXG 100WFB-AD 1450 30 12 7.5 5 100 80 450
40 11
50 10
60 9
T.G.BXG 100WFB-B 2900 60 40 22 5 100 80 580
80 36
100 32
120 28
T.G.PP.BXG 100WFB-BD 1450 30 15 11 5 100 80 520
40 14
50 13
68 11
T.G.BXG 100WFB-C 2900 45 55 37 5 100 80 630
80 48
100 45
T.G.BXG 100WFB-C1 2900 75 40 30 5 100 80 605
85 35
T.G.BXG 100WFB-C2 2900 40 20 11 5 100 80 520
50 19
60 18
T.G.BXG 100WFB-C3 2900 40 16 7.5 5 100 80 500
45 15
T.G.BXG 100WFB-E 2900 60 87 55 5 100 80 720
80 80
100 75
T.G.BXG 100WFB-E1 2900 80 60 45 5 100 80 680
100 51
T.G.PP.BXG 100WFB-E2 2900 30 26 11 5 100 80 530
50 25
55 24
T.G.PP.BXG 100WFB-E3 2900 62 22 11 5 100 80 530
58 18
T.G.BXG 100WFB-F 2900 60 133 90 5 100 80 965
80 125
100 120
T.G.BXG 100WFB-F1 2900 80 108 75 5 100 80 820
90 90
100 80
T.G.BXG 100WFB-F2 2900 30 40 15 5 100 80 550
50 38
60 36
T.G.PP.BXG 100WFB-F3 2900 46 23 11 5 100 80 530
43 29
40 26
T.G.BXG 125WFB-A 2900 100 55 55 5 125 100 900
150 50
180 45
T.G.BXG 125WFB-A1 2900 170 40 45 5 125 100 860
185 30
T.G.PP.BXG 125WFB-A2 2900 70 20 15 5 125 100 720
80 19
100 17
T.G.PP.BXG 125WFB-AD 1450 105 16 15 5 125 100 740
110 15


材质代号 型号
转速 流量Q 扬程 配套功率 允许吸深 吸液口径 出液口径 整机重量
r/min m3/h M kw ≤M MM MM kg
T.G.BXG 125WFB-B 2900 120 86 110 5 125 100 1150
200 80
240 72
T.G.BXG 125WFB-B1 2900 150 65 75 5 125 100 1005
170 60
T.G.PP.BXG 125WFB-B2 2900 80 26 22 5 125 100 760
100 25
120 24
T.G.PP.BXG 125WFB-B3 2900 85 22 18.5 5 125 100 730
90 20
T.G.BXG 125WFB-C 2900 160 132 160 5 125 100 1580
180 125
200 120
T.G.BXG 125WFB-C1 2900 180 108 110 5 125 100 1270
190 93
208 80
T.G.BXG 125WFB-C2 2900 80 40 30 5 125 100 790
100 38
120 36.5
T.G.PP.BXG 125WFB-C3 2900 92 23 18.5 5 125 100 750
85 26
80 29
T.G.BXG 125WFB-E 2900 70 52 37 5 125 100 820
90 50
110 48
T.G.BXG 125WFB-E1 2900 90 45 30 5 125 100 790
95 40
T.G.BXG 125WFB-E2 2900 85 36 22 5 125 100 770
T.G.BXG 150WFB-A 2900 120 28 30 5 150 125 990
185 26
200 23.5
240 22.5
T.G.BXG 150WFB-AD 1450 160 20 22 5 150 125 960
T.G.BXG 150WFB-B 2900 156 40 45 5 150 125 1060
180 36
225 30
T.G.BXG 150WFB-BD 1450 220 29 45 5 150 125 1080
260 25
T.G.BXG 150WFB-B1 2900 160 34 37 5 150 125 1020
180 29
195 26
T.G.BXG 150WFB-BD1 1450 120 55 75 5 150 125 1205
200 50
240 45
T.G.BXG 150WFB-C 2900 180 45 55 5 150 125 1100
190 38
T.G.BXG 150WFB-C1 2900 165 36 37 5 150 125 1020
T.G.BXG 200WFB-AD 1450 250 26.5 55 5 200 150 145
400 25
450 23.5
T.G.BXG 200WFB-AD1 1450 360 22 45 5 200 150 1375
T.G.BXG 200WFB-AD2 1450 330 19 37 5 200 150 1335
T.G.BXG 200WFB-BD 1450 240 42 75 5 200 150 1520
350 37
420 33.5
T.G.BXG 200WFB-BD1 1450 340 28.5 55 5 200 150 1415
T.G.BXG 200WFB-BD2 1450 310 25 45 5 200 150 1375
380 18
450 13
520 10
T.G.BXG 200WFB-CD 1450 280 55 110 5 200 150 1790
380 50
420 45
T.G.BXG 200WFB-CD1 1450 360 45 90 5 200 150 1660
T.G.BXG 200WFB-CD2 1450 330 40 75 5 200 150 1520
350 36
T.G.BXG 250WFB-AD 1450 300 26.5 55 5 250 200 1556
380 25
500 23.5
T.G.BXG 250WFB-AD1 1450 600 13 45 5 250 200 1450
880 8
T.G.BXG 250WFB-AD2 1450 340 35 75 5 250 200 1660
400 33
450 31
T.G.BXG 250WFB-AD3 1450 500 28.5 75 5 250 200 1660
600 22.5
720 18
T.G.BXG 250WFB-BD 1450 350 45 90 5 250 200 1800
380 40
450 37
T.G.BXG 250WFB-BD1 1450 300 50 90 5 250 200 1800
350 47
380 45
T.G.BXG 250WFB-BD2 1450 200 57.5 90 5 250 200 1800
260 55
290 52.5
T.G.BXG 250WFB-BD3 1450 480 30 90 5 250 200 1800
628 24.5
800 20
T.G.BXG 300WFB-AD 1450 500 26.5 90 5 300 250 1880
550 25
600 23.5
T.G.BXG 300WFB-AD1 1450 400 42 90 5 300 250 1988
420 35
460 33
500 31
T.G.BXG 300WFB-AD2 1450 750 30 132 5 300 250 2058
960 25
1255 18


材质代号 型号 转速 流量 Q 扬程 配套功率 允许吸深 吸液口径 出液口径 整机重量
r/min m3/h M kw ≤M MM MM kg
T.G.BXG 300WFB-AD3 1450 350 50 110 5 300 250 2280
400 47.5
450 45
T.G.BXG 300WFB-BD 1450 250 57.5 110 5 300 250 2280
320 55
345 52.5
T.G.BXG 300WFB-BD1 1450 678 55 200 5 300 250 2480
780 47.5
T.G.BXG 300WFB-BD2 1450 900 30 160 5 300 250 2388
740 40
590 50
T.G.BXG 300WFB-BD3 1450 600 57 185 5 300 250 2400
750 45
850 40
978 35
T.G.BXG 300WFB-CD 1450 860 42.5 200 5 300 250 2480
T.G.BXG 300WFB-CD1 1450 700 57.5 220 5 300 250 2508
780 52
890 45
T.G.BXG 350WFB-AD 1450 550 56.5 90 5 350 300 2500
600 25
790 23.5
T.G.BXG 350WFB-AD1 1450 580 35 145 5 350 300 2780
690 33
820 31
T.G.BXG 350WFB-AD2 1450 450 42.5 110 5 350 300 2630
500 40
550 37.5
T.G.BXG 350WFB-AD3 1450 500 50 145 5 350 300 2785
535 47.5
590 45
T.G.BXG 350WFB-BD 1450 306 57.5 110 5 350 300 2630
356 55
400 52
T.G.BXG 350WFB-BD1 1450 840 55 250 5 350 300 2785
950 48
1200 40
T.G.BXG 350WFB-BD2 1450 886 57.5 280 5 350 300 3088
980 52.5
1186 45
T.G.BXG 350WFB-BD3 1450 860 42 200 5 350 300 2508
1050 35
1180 32
T.G.BXG 350WFB-CD 1450 1200 35 220 5 350 300 2688
1320 32
T.G.BXG 350WFB-CD1 1450 1156 40 250 5 350 300 2886
1280 35
T.G.BXG 350WFB-CD2 1450 1128 45 280 5 350 300 3080
1050 50
T.G.BXG 350WFB-CD3 1450 1000 57.5 315 5 350 300 3285
1200 50
T.G.BXG 350WFB-ED 1450 900 30 160 5 350 300 2380
1096 25
T.G.BXG 350WFB-ED1 1450 1140 30 200 5 350 300 2600
1370 25
T.G.BXG 400WFB-AD 1450 1850 15 160 5 400 350 2860
1520 18
1450 20
T.G.BXG 400WFB-AD1 1450 1680 10 90 5 400 350 2150
T.G.BXG 400WFB-AD2 1450 1600 8 75 5 400 350 1800
T.G.BXG 400WFB-AD3 1450 2050 5 55 5 400 350 1750
T.G.BXG 400WFB-BD 1450 1700 20 185 5 400 350 2500
2085 15
T.G.BXG 400WFB-BD1 1450 1600 22.5 200 5 400 350 2650
2000 18
T.G.BXG 400WFB-BD2 1450 2226 20 250 5 400 350 2880
1880 25
T.G.BXG 400WFB-BD3 1450 1700 30 280 5 400 350 2980
2506 20
T.G.BXG 400WFB-CD 1450 2308 8 110 5 400 350 2650
T.G.BXG 400WFB-CD1 1450 1880 12 132 5 400 350 2750
T.G.BXG 400WFB-CD2 1450 2280 12 160 5 400 350 2860
T.G.BXG 400WFB-CD3 1450 1905 18 200 5 400 350 2850
T.G.BXG 450WFB-AD 1450 1650 35 315 5 450 400 3250
2880 20
T.G.BXG 450WFB-AD1 1450 2890 5 90 5 450 400 2650
T.G.BXG 450WFB-BD 1450 2825 8 132 5 450 400 2880
T.G.BXG 450WFB-BD1 1450 2825 12 200 5 450 400 2968
T.G.BXG 600WFB-AD 1450 3400 8 160 5 600 450 3080
T.G.BXG 600WFB-BD 1450 4280 8 200 5 600 450 3080
T.G.BXG 600WFB-CD 1450 4020 5 110 5 600 450 2850
T.G.BXG 800WFB-AD 1450 4520 5 132 5 800 600 3280
5480 5
T.G.BXG 800WFB-CD 1450 6850 5 200 5 800 600
3380

订货须知

一、①无密封自控自吸泵产品名称与型号②WFB型无密封自控自吸泵口径③WFB型无密封自控自吸泵扬程（m）④WFB型无密封自控自吸泵流量⑤WFB型无密封自控自吸泵电机功率（KW）⑥WFB型无密封自控自吸泵转速（r/min）⑦WFB型无密封自控自吸泵电压〔V〕⑧WFB型无密封自控自吸泵吸程（m）⑨WFB型无密封自控自吸泵是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定扬子江公司的WFB型无密封自控自吸泵产品型号，请按WFB型无密封自控自吸泵型号直接向扬子江销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
