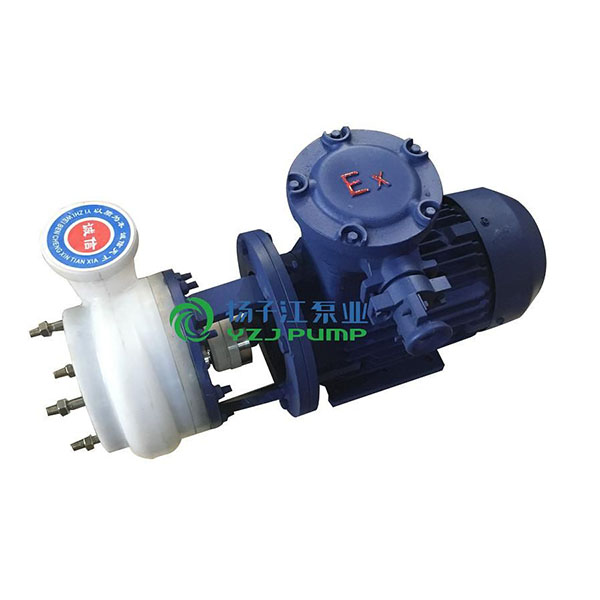

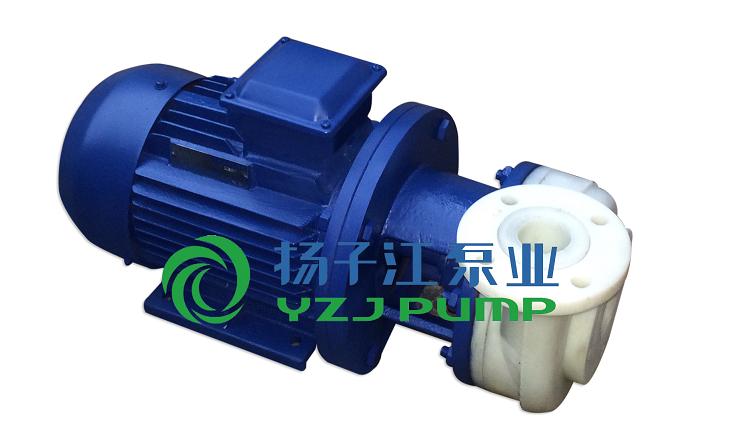

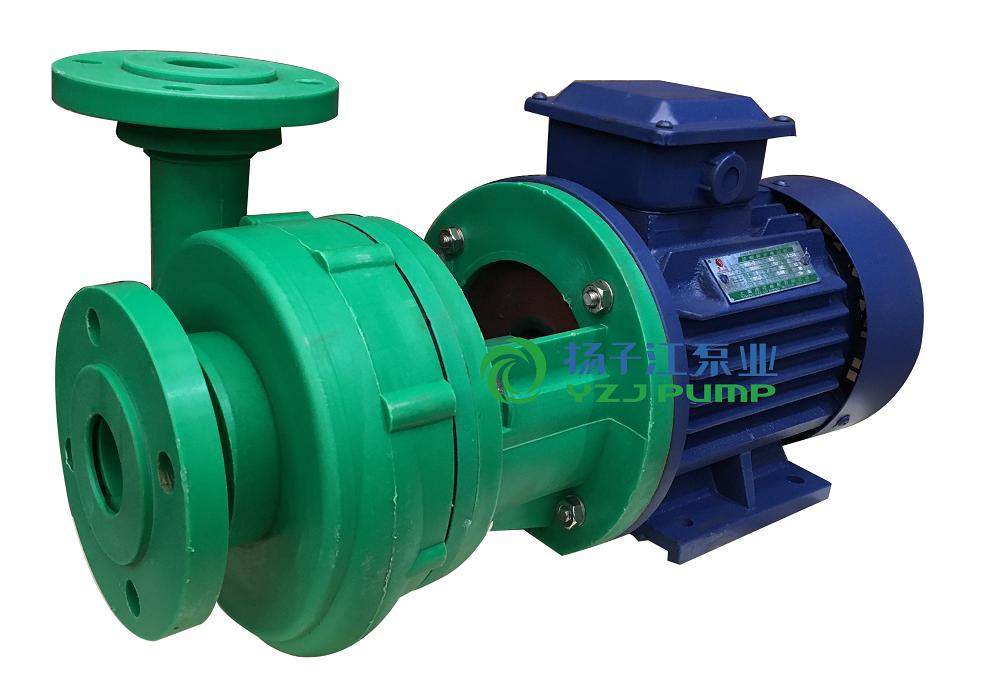

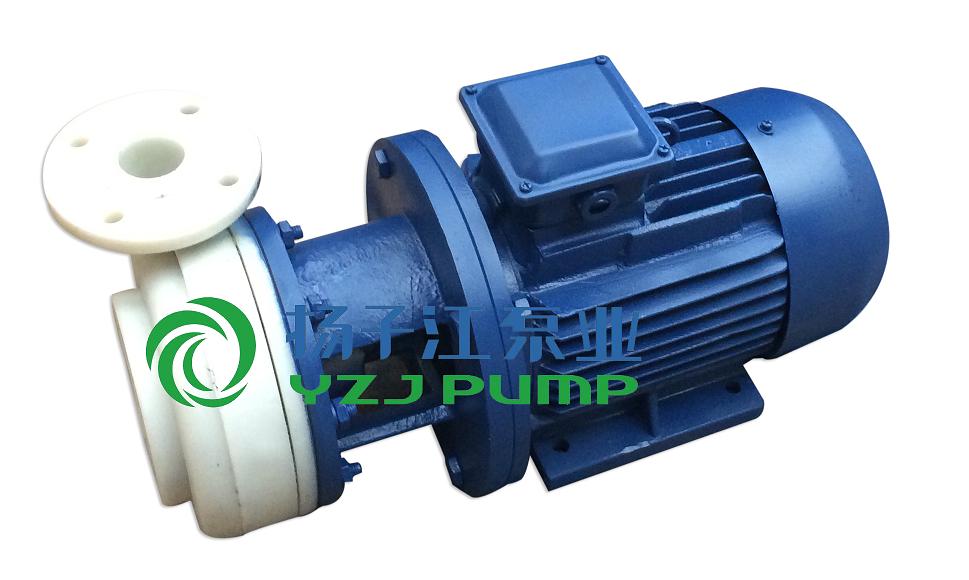

PF型强耐腐蚀聚丙烯离心泵|强耐腐蚀化工泵

PF(FS)型化工泵能满足输送-50℃～80℃温度条件下的多种浓度硫酸、盐酸、硝酸、醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质、是化工、氯碱、化肥、染料、试剂、农药、制药、电镀、环保等工业部门输送不含颗粒的腐蚀性介质的节能型泵。
说明书下载 化工泵系列实物图 标牌合格证 产品视频
下一个[FS型防爆卧式玻璃钢离心泵]上一个：[IS、IH型系列无泄漏化工泵]

目录

PF型强耐腐蚀聚丙烯离心泵概述

PF(FS)型化工泵,其泵体,泵盖,叶轮及其输送介质接触的零件均采用聚偏氟乙烯或增强聚丙烯模压加工或注塑加工而成。聚偏氟乙烯塑料具有机械强度高,耐腐蚀性能好,是国际上应用较广的工程塑料之一。

PF型强耐腐蚀聚丙烯离心泵使用范围

      PF(FS)型化工泵能满足输送-50℃～80℃温度条件下的多种浓度硫酸、盐酸、硝酸、醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质、是化工、氯碱、化肥、染料、试剂、农药、制药、电镀、环保等工业部门输送不含颗粒的腐蚀性介质的节能型泵。

PF型强耐腐蚀聚丙烯离心泵结构特点

      PF(FS)型系列化工泵为直联式结构,由泵体及托架与电机法兰联接,托架支承泵体,叶轮通过轴与电机直联。该系列泵的特点:结构简单紧凑、零件少、性能好。泵的旋转方向,自吸入口向电机方向看为顺时针方向旋转,泵出口垂直向上。    泵的密封,选用聚四氟乙烯(F4)波纹管,外装式耐腐蚀机械密封。

PF型强耐腐蚀聚丙烯离心泵型号意义

使用范围

      PF型强耐腐蚀化工泵能输送-5℃～80℃。温度条件下的多种浓度硫酸、盐酸、醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质，是化工、氯碱、化肥、染料、试剂、农药、制药、电镀、环保等工业部门输送不含颗粒的腐蚀性介质的节能型泵。

性能参数

型号

进口直径
mm

出口直径
mm

转速2900r/min

转速1450r/min

吸上
高度

流量
m3/h 		扬程
m 		效率
% 		配用电机
KW 		流量
m3/h 		扬程
m 		效率
% 		配用电机
KW
25-20-120 25 20 2.5 15 40 1.1




25-20-120 25 20 2 20 43 1.1


 　
32-25-125 32 25 6.5 20 51 1.5  　         　  　
32-25-125 32 25 5 25 53 1.5


 　  　
40-32-125 40 32 10 15 50 2.2 5 3.75 39 1.1 3
40-32-125 40 32 7.5 20 55 2.2 3.75 5 40 1.1 3
50-40-145 50 40 16 28 58 3 8 7 50 1.5 5
50-40-145 50 40 20 26 61 3 10 6.5 54 1.5 5
50-40-145 50 40 25 24 63 3 12.5 6 55 1.5 5
65-50-160 65 50 15 34 44 5.5 7.5 8.5 50 2.2 5
65-50-160 65 50 25 36 57 5.5 12.5 8 60 2.2 5
65-50-160 65 50 30 30 59 5.5 15 7.5 60 2.2 5
80-65-160 80 65 30 36 50 7.5 15 9 55 3 5
80-65-160 80 65 50 32 67 7.5 25 8 68 3 5
80-65-160 80 65 60 28 65 7.5 30 7.2 68 3 5
100-80-160 100 80 60 36 70 11 30 9.2 67 4 5
100-80-160 100 80 100 32 78 11 50 8 75 4 5
100-80-160 100 80 120 28 75 11 60 6.5 71 4 5

安装尺寸

泵型号 配用功率 外形安装尺寸 进口法兰 出口法兰
(KW) H H1 E2 E1 E B B1 B2 B3 F D1 D2 n-d1 D3 D4 n-d2 n-d3
PF25-20-125 1.1-2P 185 80 28 190 415 100 130 125 165 70 100 75 4-M10 90 65 4-φ12 4-φ10
PF32-25-145 1.5-2P 210 90 32 213 455 100 130 140 180 80 120 90 4-M10 100 75 4-φ12 4-φ10
PF40-32-125 2.2-2P 208 90 35 213 482 125 163 140 170 70 130 100 4-M10 120 90 4-φ14 4-φ10
PF50-40-145 3-2P 225 100 45 226 528 140 180 160 205 80 140 110 4-M12 130 100 4-φ14 4-φ12
PF50-32-200 5.5-2P 312 132 70 304 755 140 200 216 270 0 160 130 4-φ12 120 90 4-φ14 4-φ12
PF65-50-125 4-2P 252 112 75 242 588 140 180 10 245 0 160 130 4-φ12 140 110 4-φ14 4-φ12
PF65-50-160 5.5-2P 282 132 47 308 660 140 200 216 280 92 160 130 4-M12 140 110 4-φ14 4-φ12
PF65-40-200 7.5-2P 312 132 75 310 708 178 238 216 280 0 160 130 4-φ12 130 100 4-φ14 4-φ12
PF80-65-125 5.5-2P 292 132 80 310 676 140 200 216 280 0 185 150 4-φ14 160 130 4-φ14 4-φ12
PF80-65-160 7.5-2P 292 132 50 240 595 140 200 216 280 105 185 150 4-M12 160 130 4-φ14 4-φ12
PF80-50-200 15-2P 360 160 54 310 745 210 270 254 330 0 185 150 4-φ14 160 130 4-φ14 4-φ15
PF100-80-125 11-2P 340 160 80 300 770 210 270 254 330 0 205 170 4-φ18 185 150 4-φ14 4-φ15
PF100-80-160 15-2P 330 160 55 283 725 210 270 254 330 120 205 170 4-M12 185 150 4-φ16 4-φ15
PF100-65-200 22-2P 405 180 80 315 875 279 349 279 355 0 205 170 4-φ18 160 130 4-φ14 4-φ15
PF125-100-200 45-2P 425 225 85 345 985 311 393 356 435 0 235 200 4-φ18 205 170 4-φ18 4-φ19
PF150-125-250 18.5-4P 535 180 90 310 840 279 349 279 355 0 260 225 4-φ18 235 200 4-φ18 4-φ15
PF200-150-250 37-4P 600 225 95 350 975 286 368 356 435 0 315 280 4-φ18 260 225 4-φ18 4-φ19
