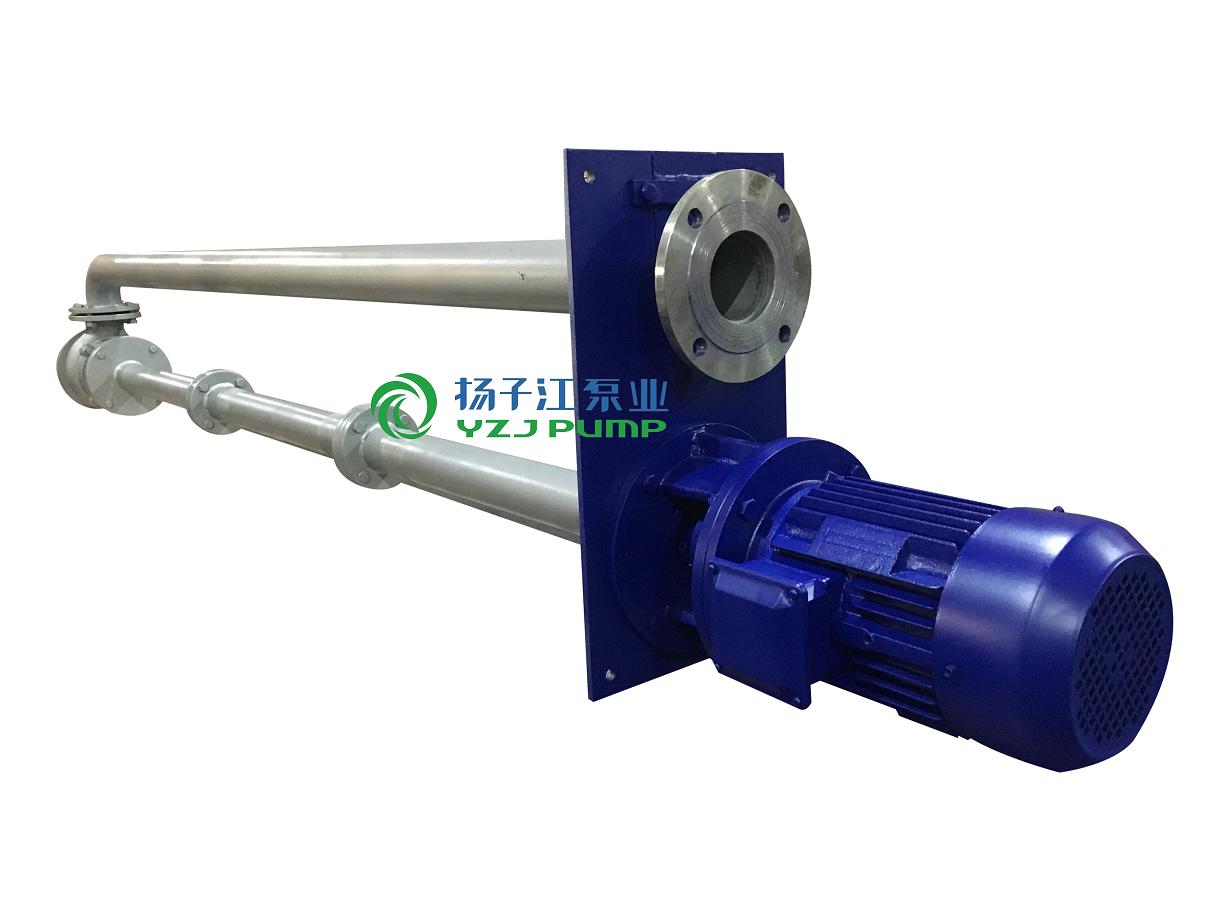

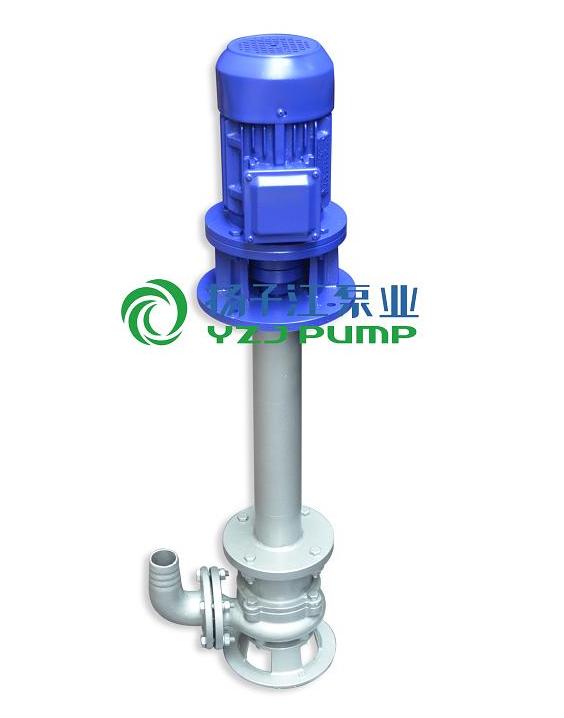

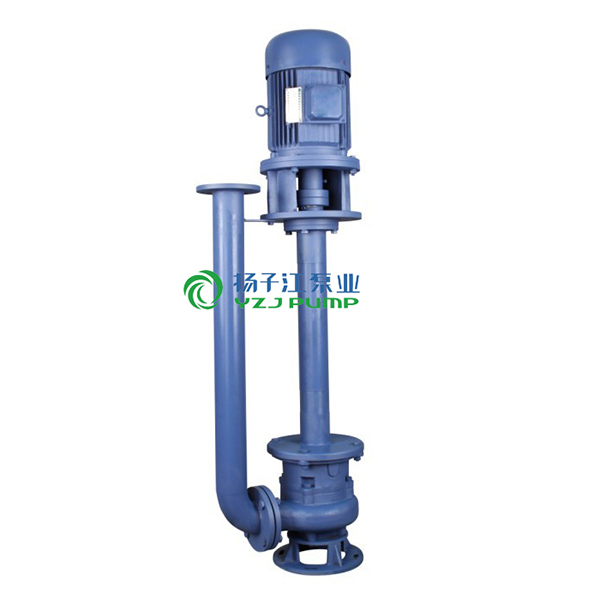

YW立式无堵塞液下污水泵
1、水泵应有专人管理与使用.并定期检査水泵的电路和水泵工作是否正常。
2、每次使用特别是用于较稠较粘的浆液后.应将水泵放在消水中运转数分钟.防止泵内留下沉积物.保证水泵的淸洁。
3、在常规状态下.泵每使用300-500小时后应加注或更换油室中机油(10-30#机油).使机械密封保持良好的润滑状态.提高机械密封的使用寿命。
4、叶轮和泵体之间的密封环具有密封功能.如密封环损坏将直接影响泵的性能.必要时应更换。
目录
YW立式无堵塞液下污水泵产品概述
液下污水泵适用于企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。医院、宾馆、高层建筑污水排放。住宅区的污水排水站。市政工程，建筑工地中稀泥浆的排放。自来水厂的给水装置。液下污水泵养殖场污水排放及农村农田灌溉。YW液下污水泵勘探矿山及水处理设备配套。代替肩挑人担，吸送河泥。该液下泵使用条件水温≤ 60℃，液体PH值为4～10。
YW立式无堵塞液下污水泵特点
1、液下污水泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、立式液下泵机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行 8000小时以上。
3、立式液下泵整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。液下污水泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。液下污水泵可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
4、浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
5、液下污水泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
5、液下污水泵能够在全扬程范围内使用，而保证电机不会过载。
7、有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。
YW立式无堵塞液下污水泵性能参数
|
|
|||||||||
|
序号
|
型 号
|
口 径(mm)
|
流 量(m3/h)
|
扬 程(m)
|
转 速(r/min)
|
功 率(kw)
|
效 率(%)
|
水泵电器控制器
|
自动耦合器配wq
|
| 1 |
25yw8-22-1.1
|
25
|
8
|
22
|
2825
|
1.1
|
38.1
|
qzd-1.1
|
/
|
| 2 |
32yw12-15-1.1
|
32
|
12
|
15
|
2825
|
1.1
|
40
|
qzd-1.1
|
/
|
| 3 |
40yw15-15-1.5
|
40
|
15
|
15
|
2840
|
1.5
|
45.1
|
qzd-1.5
|
40
|
| 4 |
40yw15-30-2.2
|
40
|
15
|
30
|
2840
|
2.2
|
18
|
qzd-2.2
|
40
|
| 5 |
50yw20-7-0.75
|
50
|
20
|
7
|
1390
|
0.75
|
54
|
qzd-0.75
|
40
|
| 6 |
50yw10-10-0.75
|
50
|
10
|
10
|
1390
|
0.75
|
56
|
qzd-0.75
|
50
|
| 7 |
50yw20-15-1.5
|
50
|
20
|
15
|
2840
|
1.5
|
55
|
qzd-1.5
|
50
|
| 8 |
50yw15-25-2.2
|
50
|
15
|
25
|
2840
|
2.2
|
56
|
qzd-2.2
|
50
|
| 9 |
50yw18-30-3
|
50
|
18
|
30
|
2880
|
3.0
|
58
|
qzd-3.0
|
50
|
| 10 |
50yw25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
53
|
qzd-5.5
|
50
|
| 11 |
50yw20-40-7.5
|
50
|
20
|
40
|
2900
|
7.5
|
55
|
qzd-7.5
|
50
|
| 12 |
65yw25-15-2.2
|
65
|
25
|
15
|
2840
|
2.2
|
52
|
qzd-2.2
|
50
|
| 13 |
65yw37-13-3
|
65
|
37
|
13
|
2880
|
3.0
|
55
|
qzd-3.0
|
65
|
| 14 |
65yw25-30-4
|
65
|
25
|
30
|
2890
|
4.0
|
58
|
qzd-4.0
|
65
|
| 15 |
65yw30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
qzd-7.5
|
65
|
| 16 |
65yw35-50-11
|
65
|
35
|
50
|
2930
|
11
|
60
|
qzd-11
|
65
|
| 17 |
65yw35-60-15
|
65
|
35
|
60
|
2930
|
15
|
63
|
qzd-15
|
65
|
| 18 |
80yw40-7-2.2
|
80
|
40
|
7
|
1420
|
2.2
|
52
|
qzd-2.2
|
65
|
| 19 |
80yw43-13-3
|
80
|
43
|
13
|
2880
|
3.0
|
50
|
qzd-3.0
|
80
|
| 20 |
80yw40-15-4
|
80
|
40
|
15
|
2890
|
4.0
|
57
|
qzd-4.0
|
80
|
| 21 |
80yw65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
56
|
qzd-7.5
|
80
|
| 22 |
100yw80-10-4
|
100
|
80
|
10
|
1440
|
4.0
|
62
|
qzd-4.0
|
80
|
| 23 |
100yw110-10-5.5
|
100
|
110
|
10
|
1440
|
5.5
|
66
|
qzd-5.5
|
100
|
| 24 |
100yw100-15-7.5
|
100
|
100
|
15
|
1440
|
7.5
|
67
|
qzd-7.5
|
100
|
| 25 |
100yw85-20-7.5
|
100
|
85
|
20
|
1400
|
7.5
|
68
|
qzd-7.5
|
100
|
| 26 |
100yw100-25-11
|
100
|
100
|
25
|
1460
|
11
|
65
|
jj1-11
|
100
|
| 27 |
100yw100-30-15
|
100
|
100
|
30
|
1470
|
15
|
66
|
jj1-26
|
100
|
| 28 |
100yw100-35-18.5
|
100
|
100
|
35
|
1460
|
18.5
|
65
|
jj1-18.5
|
100
|
| 29 |
125yw130-15-11
|
125
|
130
|
15
|
1460
|
11
|
62
|
jj1-11
|
100
|
| 30 |
125yw130-25-15
|
125
|
130
|
20
|
1440
|
15
|
63
|
jj1-15
|
125
|
| 31 |
150yw145-6-7.5
|
150
|
145
|
6
|
1470
|
7.5
|
63
|
qzd7.5
|
125
|
| 32 |
150yw180-15-15
|
150
|
180
|
15
|
1470
|
15
|
65
|
jj1-15
|
150
|
| 33 |
150yw180-20-18.5
|
150
|
180
|
20
|
1470
|
18.5
|
75
|
jj1-18.5
|
150
|
| 34 |
150yw180-25-22
|
150
|
180
|
25
|
1470
|
22
|
76
|
jj1-22
|
150
|
| 35 |
150yw130-30-22
|
150
|
130
|
30
|
1470
|
22
|
75
|
jj1-22
|
150
|
| 36 |
150yw180-30-30
|
150
|
180
|
30
|
970
|
30
|
73
|
jj1-30
|
150
|
| 37 |
150yw200-30-37
|
150
|
200
|
30
|
970
|
37
|
70
|
jj1-37
|
150
|
| 38 |
200yw300-7-11
|
200
|
300
|
7
|
1470
|
11
|
73
|
jj1-11
|
150
|
| 39 |
200yw250-11-15
|
200
|
250
|
11
|
1470
|
15
|
74
|
jj1-15
|
200
|
| 40 |
200yw400-10-22
|
200
|
400
|
10
|
1470
|
22
|
76
|
jj1-22
|
200
|
| 41 |
200yw400-13-30
|
200
|
400
|
13
|
1470
|
30
|
73
|
jj1-30
|
200
|
| 42 |
200yw250-11-15
|
200
|
250
|
15
|
1470
|
18.5
|
72
|
jj1-18.5
|
200
|
| 43 |
200yw300-15-22
|
200
|
300
|
15
|
1470
|
22
|
73
|
jj1-22
|
200
|
| 44 |
200yw250-22-30
|
200
|
250
|
22
|
1470
|
30
|
71
|
jj1-30
|
200
|
| 45 |
200yw350-25-37
|
200
|
350
|
25
|
1470
|
37
|
75
|
jj1-37
|
200
|
| 46 |
200yw400-30-55
|
200
|
400
|
30
|
1480
|
55
|
70
|
jj1-55
|
200
|
| 47 |
250yw600-9-30
|
250
|
600
|
9
|
980
|
30
|
74
|
jj1-30
|
250
|
| 48 |
250yw600-12-37
|
250
|
600
|
12
|
1480
|
37
|
78
|
jj1-37
|
250
|
| 49 |
250yw600-15-45
|
250
|
600
|
15
|
1480
|
45
|
75
|
jj1-45
|
250
|
| 50 |
250yw600-20-55
|
250
|
600
|
20
|
1480
|
55
|
73
|
jj1-55
|
250
|
| 51 |
250yw600-25-75
|
250
|
600
|
25
|
1480
|
75
|
73
|
jj1-75
|
250
|
| 52 |
300yw800-12-45
|
300
|
800
|
12
|
1480
|
45
|
76
|
jj1-45
|
300
|
| 53 |
300yw500-15-45
|
300
|
500
|
15
|
980
|
45
|
70
|
jj1-45
|
300
|
| 54 |
300yw800-15-55
|
300
|
800
|
15
|
980
|
55
|
73
|
jj1-55
|
300
|
| 55 |
300yw600-20-55
|
300
|
600
|
20
|
980
|
55
|
75
|
jj1-55
|
300
|
| 56 |
300yw800-20-75
|
300
|
800
|
20
|
980
|
75
|
78
|
jj1-75
|
300
|
| 57 |
300yw950-20-90
|
300
|
950
|
20
|
980
|
90
|
80
|
jj1-90
|
300
|
| 58 |
300yw1000-25-110
|
300
|
1000
|
25
|
980
|
110
|
82
|
jj1-110
|
300
|
| 59 |
300yw1100-10-55
|
300
|
1100
|
10
|
980
|
55
|
84.5
|
jj1-55
|
300
|
| 60 |
350yw1500-15-90
|
350
|
1500
|
15
|
980
|
90
|
83.1
|
jj1-90
|
350
|
| 61 |
350yw1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
83.2
|
jj1-90
|
350
|
| 62 |
350yw1100-28-132
|
350
|
1100
|
28
|
740
|
132
|
78.5
|
jj1-132
|
350
|
| 63 |
350yw1000-36-160
|
350
|
1000
|
36
|
740
|
160
|
82.1
|
jj1-160
|
350
|

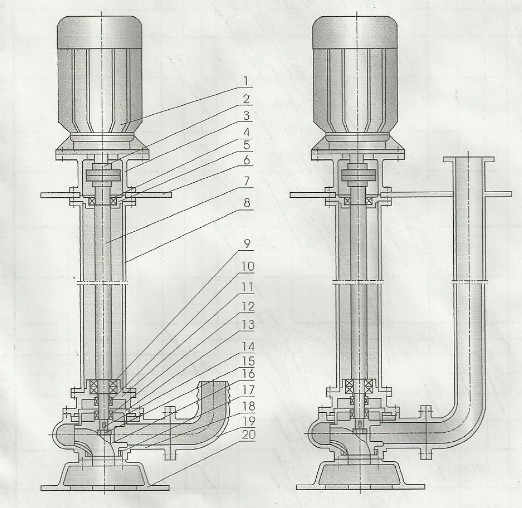

YW立式无堵塞液下污水泵结构图
1、电机；2、联轴器；3、电机座；4、上轴承；5、上轴承座；6、安装盘；7、加长轴；8、支撑管；9、下轴承；10、上机械密封；11、油室；12、机械密封；13、后盖板；14、键；15、叶轮螺母；16、叶轮；17、密封环；18、泵体；19、出水管；20、底盘
YW立式无堵塞液下污水泵注意事项
1.泵使用前应仔细检査泵和电机有无损伤.检査紧固件紧固情况。
2.盘动泵检査有无磨擦声.同时检査泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm
3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
4.水泵在无特殊情况必须配备全自动水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行.
5.不得将水泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%).好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机
YW立式无堵塞液下污水泵维护保养
1.水泵应有专人管理与使用.并定期检査水泵的电路和水泵工作是否正常。
2.每次使用特别是用于较稠较粘的浆液后.应将水泵放在消水中运转数分钟.防止泵内留下沉积物.保证水泵的淸洁。
3.在常规状态下.泵每使用300-500小时后应加注或更换油室中机油(10-30#机油).使机械密封保持良好的润滑状态.提高机械密封的使用寿命。
4.叶轮和泵体之间的密封环具有密封功能.如密封环损坏将直接影响泵的性能.必要时应更换。
