计量泵(Metering pump)也称定量泵或比例泵 。计量泵是一种可以满足各种严格的工艺流程需要,流量可以在0-100%范围内无级调节,用来输送液体(特别是腐蚀性液体)一种特殊容积泵。计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。
⒈ 根据过流部分
⑴柱塞、活塞式 ⑵机械隔膜式⑶液压隔膜式
⒉ 根据驱动方式
⑴电机驱动⑵电磁驱动
⒊ 根据工作方式
⑴往复式  ⑵回转式⑶齿轮式
4、根据泵特点
⑴特大机座⑵大机座 ⑶中机座⑷小机座⑸微机座
其他的分类方式:电控型,气控型,保温型,加热型,高黏度型等
原理特性
泵的结构:该泵的由电机、传动箱、缸体等三部份组成。
传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成;通过旋转调节手轮来实行高调节行程,从而改变移动轴的偏心距来达到改变柱塞(活塞)行程的目的。
缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
工作原理
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时,泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。
流量调节
泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变弓型连杆间的间距,改变柱塞(活塞)在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程,精确率为95%。
泵的特点
⒈该泵性能优越,其中隔膜式计量泵绝对不泄露,安全性能高,计量输送精确,流量可以从零到最大定额值范围能任意调节,压力可从常压到最大允许范围内任意选择。
⒉调节直观清晰,工作平稳、无噪声、体积小、重量轻、维护方便,可并联使用。
⒊该泵品种多、性能全、适用输送-30度到450度,粘度为0-800mm/s,最高排出压力可达64Mpa,流量范围在0.1-20000L/h,计量精度在±1%以内。
⒋根据工艺要求该泵可以手动调节和变频调节流量,亦可实现遥控和计算机自动控制。
  • GM型隔膜计量泵

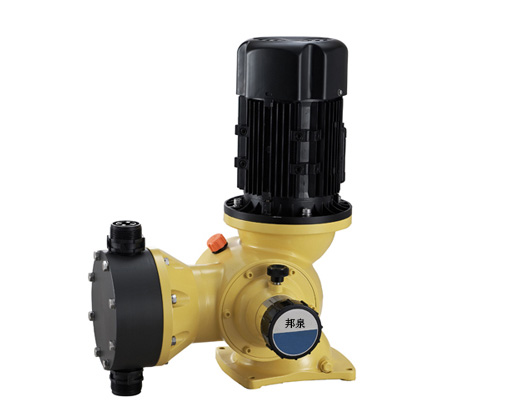

    GM型隔膜计量泵

    1、可变偏心机械驱动,确保脉动平缓 2、机械驱动隔膜,物料侧无隔膜护盘,便于物料通过 3、耐磨球轴承,工作更稳定 4、铸铝壳体、整体重量轻 5、流量大可达500L/H,压力大可达1.0MPa 6、抗压膜片使泵具有无泄漏特点

    more

  • JZM-A系列机械隔膜计量泵

    JZM-A系列机械隔膜计量泵

    机械隔膜计量泵是电机通过直联传动带动蜗轮蜗杆副作变速运动,在曲柄连杆机构的作用下,将旋转运动转变为往复直线运动。滑杆与膜片直接连接,工作时滑杆往复运动时直接推(拉)动膜片来回鼓动,通过泵头上的单向阀启闭作用完成吸排目的,达到输送液体的功能。

    more

  • GB型机械隔膜式计量泵

    GB型机械隔膜式计量泵

    流量范围:0-1800 L/H 压力范围: 0-0.6 MPA 电机功率: 750W, 1.1KW, 1.5KW, 220V / 380V / 420V / 110V, 50/60Hz, 驱动系统: 两相、三相标准电机或防爆电机 防护等级: IP55 流量控制:手动控制, 自动控制(接收4-20mA 信号)

    more

  • JLM系列电磁隔膜式计量泵

    JLM系列电磁隔膜式计量泵

    流量范围:0-15 lph 压力范围:0-10 bar 驱动方式:电磁驱动 控制方式:手动、自动控制 电机:110V, 220V, 50/60Hz, 功率:28W 防护等级: IP55

    more

  • JMX机械隔膜式计量泵

    JMX机械隔膜式计量泵

    流量范围: 0-560 L/H 压力范围: 0-0.6 MPA  电机功率: 370W / 550W,220V / 380V / 420V , 50/60Hz 驱动系统: 两相、三相标准电机或防爆电机 防护等级: IP55

    more

  • J-X型柱塞式计量泵

    J-X型柱塞式计量泵

    1、大额定流量:0-200L/h 2、大额定排压:0-50Mpa 3、适应介质温度:≤250℃ 4、过流零件可选材质:304、316L、20号合,哈氏合金、陶瓷等。 5、流量控制方式:手动/自动冲程调节/数字变频控制实现外部信号自动控制。 6、泵在运行或停止状态下均可调节 7、可制单缸泵、双缸泵和三缸泵流量可分别独立调节 8、流量稳定粘度±1%。 9、进出口连接方式:卡套式焊接管接头式和法兰连接 10、根据用户工艺要求,泵头过流可制成保温夹套型,电热加温型等。

    more
