潜水泵的安装方法及示意图

时间：2020/5/8 来源：浙江扬子江泵业有限公司

潜水电泵具有相对紧凑轻便的结构，可节省泵站建设投资，一般可降低排水成本40%~ 60%，缩短工期50%~ 60%。潜水泵的安装不需要太多考虑地形的情况，具体安装形式是根据检修、使用、用户要求设计的。小型潜水泵体积小、重量轻、移动方便，无特定安装形式。以下主要介绍典型法潜水泵的安装方法。

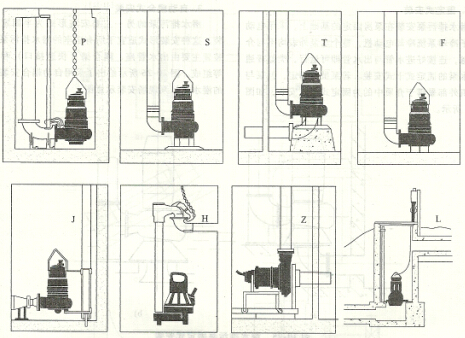

潜水泵安装方法如图10-23,潜水泵的安装示意图所示。

1、半永久性湿式安装P，属于固定湿式安装，泵利用导杆自动滑落到排水底座。排水底座连接至排水管，提升泵时，泵自行脱落。

2、可移动式湿式安装S，泵附有支撑底座，可以很简便地放入水中，泵直接与软管或者钢管法兰相连接。

3、永久性干式安装T，泵安装于泵坑一旁，与进口管一起装于支架上，供湿／干井或者管线连接的泵系统。吸水口和排水口以法兰与管道连接。

4、半永久性湿式安装F，安装无需固定永久性排水底座。泵自由支承，泵可以用硬管或者软管连接，适用于受限制的集水坑。

5、固定湿式安装具有搅拌功能J，属于半永久性安装，装置有旋转导杆可作搅拌和抽水，配备自动排水连接座。

6、固定湿式安装H，装置有快速接头和组合止回阔，这种固定式安装简单，使得泵悬挂在装置水管上，泵需要检查时可以提取或者放下。

7、永久性干式安装Z，这种安装能经受水淹，供湿井或者干井内利用管道与泵连接的系统，泵吸水口和排水口以法兰与管道连接，可立式或者卧式安装。

8、半永久性安装于套管内L，这种安装非常简单，适用于最小的装置，排出套管由预制的混凝土管圈组成，与潜水泵的吸、排水管道相连接。
