管道泵是单吸单级或多级离心泵的一种，属立式结构，因其进出口在同一直线上，且进出口口径相同，仿似一段管道，可安装在管道的任何位置故取名为管道泵（又名增压泵）。 结构特点：为单吸单级离心泵，进出口相同并在同一直线上，和轴中心线成直交，为立式泵。

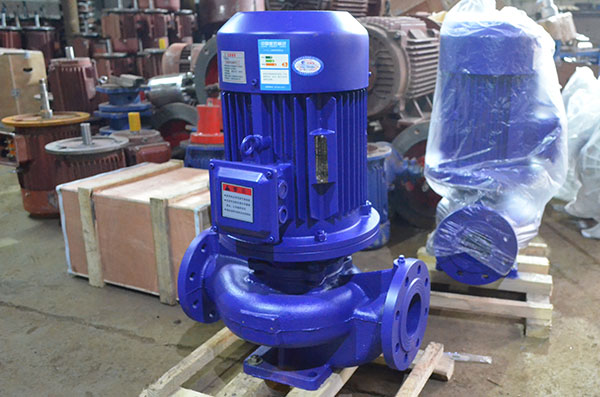

管道泵

管道泵的安装注意事项

一、管道泵管道不匹配

一些管道离心泵用户认为这样可以提高实际扬程，其实水泵的实际扬程=总扬程～损失扬程。当水泵型号确定后，总扬程是一定的;损失扬程主要来自于管路阻力，管径越小显然阻力越大，因而损失扬程越大，所以减小管径后，水泵的实际扬程非但不能增加，反而会降低，导致水泵效率下降。同理，当小管径水泵用大水管抽水时，也不会降低水泵的实际扬程，反而会因管路的阻力减小而减小了损失扬程，使实际扬程有所提高。也有机手认为小管径水泵用大水管抽水时，必然会大大增加电机负荷，他们认为管径增大后，出水管里的水对水泵叶轮的压力就大，因而会大大增加电机负荷。

二、高扬程水泵用于低扬程抽水

一些管道离心泵用户认为抽水扬程越低，电机负荷越小。在这种错误认识的误导下，选购水泵时，常将水泵的扬程选得很高。其实对于离心式水泵而言，当水泵型号确定后，其消耗功率的大小是与水泵的实际流量成正比的。而水泵的流量会随扬程的增加而减小，因而扬程越高，流量越小，消耗功率也就越小。反之，扬程越低，流量越大，消耗的功率也就越大。

三、管道泵进水管路上弯头多

如果在进水管路上用的弯头多，会增加局部水流阻力。并且弯头应在垂直方向转弯，不允许在水平方向转弯，以免聚集空气。

四、安装进水管路时，水平段水平或向上翘

这样做会使进水管内聚集空气，降低水管和水泵的真空度，使水泵吸水扬程降低，出水量减少。正确的做法是：其水平段应向水源方向稍有倾斜，不应水平，更不得向上翘起。

五、管道泵进水口与弯头直接相连

这样会使水流经过弯头进入叶轮时分布不均。当进水管直径大于水泵进水口时，应安装偏心变径管。偏心变径管平面部分要装在上面，斜面部分装在下面。否则聚集空气，出水量减少或抽不上水，并有撞击声等。若进水管与水泵进水口直径相等时，应在水泵进水口和弯头之间加一直管，直管长度不得小于水管直径的2～3倍。

六、管道泵出水管口在出水池正常水位以上

如果出水口在出水池正常水位以上，虽增加了水泵扬程，但减少了流量。如因地形条件所限，出水口必须高出出水池水位，则应在管口加装弯头和短管，使水管成为虹吸式，降低出水口高度。

七、进水管的进水口位置不对

①进水管的进水口离进水池底和池壁距离小于进水口直径。如果池底有泥沙等污物时，进水口离池底的距离小于直径的1.5倍时，会造成抽水时进水不畅或吸进泥沙杂物，堵塞进水口。

②进水管的进水口入水深度不够时，这样会引起进水管周围水面产生漩涡，影响进水，减少出水量。正确的安装方法是：中小型水泵入水深度不得小于300～600mm，大型水泵不得小于600～1000mm。

八、设底阀时，进水管下一节不是垂直的

如这样安装，阀门不能自行关闭，造成漏水。正确安装方法是：装有底阀的进水管，下一节是垂直的。如因地形条件限制不能垂直安装，则水管轴线与水平面夹角应在60°以上。
