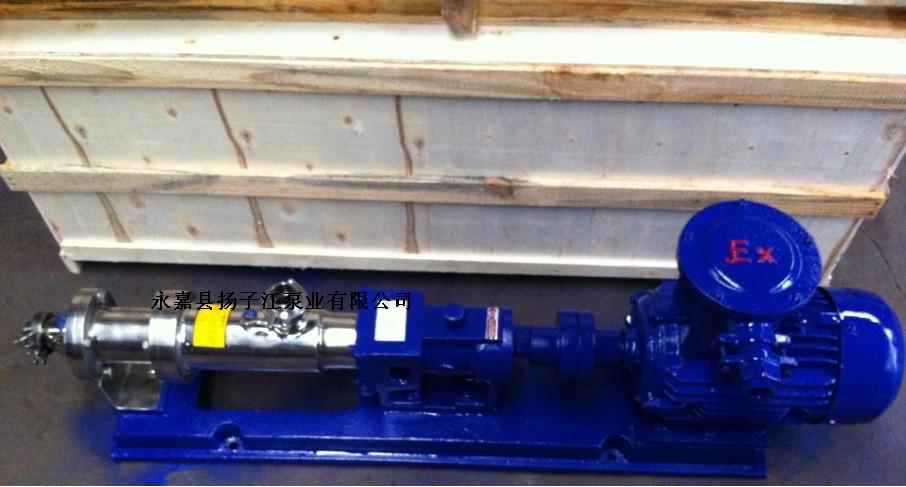

G30-1食品级不锈钢防爆单螺杆泵实物图及结构分析
时间:2013/4/8 来源:浙江扬子江泵业有限公司
一、G(EX)型防爆单螺杆泵的产品概述:
G(EX)型防爆单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏 心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何开头分别 形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持 不变。压力稳定,因而不会产品涡流和搅动。每级泵的输出压力为0.6Mpa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。
二、G(EX)型防爆单螺杆泵的产品特点:
G(EX)型防爆单螺杆泵因定子选用多种弹性材料制成,所以螺杆泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。
三、G(EX)型防爆单螺杆泵的型号意义:
G(EX)型防爆单螺杆泵
例如: FG35-1
F-表示泵体和内零件材料全部为不锈钢
无字母泵体为铸铁,其内部零件材料为不锈钢
G-系列单螺杆泵
35-螺杆名义直径
1-表示一级
泵体大承压 |
1.6MPa |
|
大输出压力
单级
双级 |
0.6MPa
1.2MPa |
同时还须考虑轴封所允许的压力 |
大允许真空度 |
0.085MPa |
决定于运转条件、级数、旋转方向与轴封方式 |
泵所输送介质允许高温度 |
150℃ |
决定于泵所输送的介质及所用的弹性体材质 |
大粘度 |
270000cst |
决定于泵所输送的介质及泵的转速和规格 |
大允许固体含量 |
60% |
决定于泵的规格及固体的特点和大小 |
零件明细
序
号 |
名称 |
序
号 |
名称 |
1 |
传动轴 |
13 |
压出管 |
2 |
轴承压盖 |
14 |
销套 |
3 |
单列轴承 |
15 |
销环 |
4 |
托架 |
16 |
橡胶护套 |
5 |
双列轴承 |
17 |
销子 |
6 |
填料密封 |
18 |
护圈 |
7 |
机械密封 |
19 |
钢带卡 |
8 |
联接轴 |
20 |
拖盘 |
9 |
吸入管 |
21 |
销轴 |
10 |
万向节 |
22 |
密封体 |
11 |
螺杆 |
23 |
空心轴 |
12 |
衬套 |
24 |
套筒 |
四、G(EX)型防爆单螺杆泵的性能参数:
标准 每100转理论流量 允许工作压力(MPa) 允许大颗粒粒径(mm) 转速流量近似成正比关系 泵合理流量范围(m3/h) 佳工作 配套电机 吸入法兰 排出法兰 配套代号 泵400r/min 时流量(M3/h) 孔径 通径 孔径 通径 可选方式(代号) 有以下多种配套方式 G15-1 1.63 0-0.6 3 0.3 0.3-0.8 400-1000 0.55-0.75 125 50 110 40 1.2.3.4. 1、表示6极电机直带 G15-2 1.63 0-12 3 0.3 0.3-0.8 400-1000 0.75-1.1 125 50 110 40 G15-3 1.63 0-18 3 0.3 0.3-0.8 400-1000 1.1-1.5 125 50 110 40 G15-4 1.63 0-2.4 3 0.3 0.3-0.8 400-1000 1.5-2.2 125 50 110 40 G25-1 6.27 0-0.6 5 1.2 1-3.4 400-900 1.1-1.5 125 50 110 40 G25-2 6.27 0-1.2 5 1.2 1-3.4 400-900 1.5-2.2 125 50 110 40 G25-1A 12.65 0-0.6 5 2.4 2-5.5 400-900 1.5-2.2 125 50 110 40 G35-1 13.11 0-0.6 6 2.7 4-6 400-900 2.2-3 145 65 145 65 G35-2 13.11 0-1.2 6 2.7 4-6 400-900 3-4 145 65 145 65 G40-1 24.91 0-0.6 8 5.0 6-8 400-800 2.2-3 145 65 145 65 G40-2 24.90 0-1.2 8 5.0 6-8 300-600 4-4.5 160 80 160 80 G40-3 24.90 0-1.8 8 4.8 6-8 300-500 5.5-7.5 160 80 160 80 G40-4 24.90 0-2.4 8 4.5 6-8 300-500 7.5-11 180 100 145 65 G50-1 49.62 0-0.6 10 10.5 8-13 300-500 4-5.5 160 80 160 80 2.3.4.5 G50-2 49.62 0-1.2 10 10.5 8-13 300-500 7.5-11 170 100 160 80 G50-3 49.62 0-1.8 10 10.0 8-13 300-500 11-15 200 125 180 100 G50-4 49.62 0-2.4 10 10.0 8-13 250-400 15-18.5 200 125 180 100 G60-1 103.91 0-0.6 11 20.0 13-20 300-450 7.5-11 170 100 160 80 2.3.5. G60-2 103.91 0-1.2 11 20.0 13-20 300-450 11-15 170 100 160 80 G60-3 103.91 0-1.8 11 20.0 13-20 300-400 15-18.5 200 125 180 100 G60-4 103.91 0-2.4 11 19.0 13-20 300-400 18.5-22 200 125 180 100 G70-1 105.10 0-0.6 13 24.0 20-24 300-450 11-15 200 125 180 100 G70-2 105.10 0-1.2 13 24.0 20-24 250-400 15-18.5 200 125 180 100 G70-A1 105.12 0-0.6 13 30.0 24-30 300-450 11-15 210 125 210 125 G85-1 221.60 0-0.6 15 43.0 30-35 250-350 15-18.5 210 125 210 125 G85-2 177.60 0-1.2 15 35.0 28-53 250-350 18.5-22 210 125 210 125 G85-3 201.60 0-1.8 15 40.0 30-35 250-350 30-37 280 200 295 200 G85-4 198.50 0-2.4 15 39.0 25-32 200-300 37-45 280 200 295 200 2.3.5. G105-1 400.43 0-0.6 18 74.0 35-50 250-350 22-30 280 200 295 200 G105-2 400.43 0-1.2 18 74.0 35-50 250-350 37-45 280 200 295 200 2.3.5. G110-1 532.40 0-0.6 24 105.0 50-80 200-300 22-30 280 200 295 200 G110-2 532.40 0-1.2 24 105.0 50-80 200-300 30-37 280 200 295 200 G110-3 532.40 0-1.8 24 100.0 50-80 200-300 37-45 280 200 295 200 G110-4 530.40 0-2.4 24 98.0 45-76 180-280 45-75 280 200 295 200 G120-1 764.64 0-0.6 30 146.0 80-110 200-300 30-37 280 200 295 200 G120-2 764.64 0-1.2 30 146.0 80-110 200-300 37-45 280 200 295 200 G135-1 835.58 0-0.6 35 160.0 110-130 150-280 37-45 280 200 295 200 G135-2 835.58 0-1.2 35 160.0 110-130 150-280 55-75 280 200 295 200
型号
Standard model
Theoretical flow(L)/100 revolutions
Allowable max particulate size (mm)
Allowable max particulate size(mm)
Rotation flow is approximate to proportion
Rational flow range of pump(m3/h)
转速
Optimum working rotation velocity(r/min)
功率(KW)
Power of the matching motor(kw)
Pump-in flange
Pump-out flange
与方式
Matching code and mode
Flow(m3/h)when the pump is 400r/min
(mm)
Orifice size (mm)
(mm)
Though oath (mm)
(mm)
Orifice size (mm)
(mm)
through path (mm)
Options(code)
A suite of configuration available as shown as below
5.
Indicating the straight belt of motor with 6 steps
2、配减速箱与普通4极电机
With reducer casing and normal motor of 4 step
3、配减速箱与防暴电机
With reducer casing and rxplosion-proof motor
4、调速电机或无级变速电机直带
Straight belt of variable speed motor or stepless variable speed motor
5、配减速箱与调速电机(或无级变速电机)
WIth reducer casing asd variable speed motor (or stepless variable speed motor)
6、采用皮带轮减速背包式安装
Installation of belt pulley by reducing kit
7、采用皮带轮减速旁置式安装
installation of belt pulley by side reducer
8、配减速箱与6极电机
With reducer casing and motor with 6steps
9、配减速箱与8极电机
With reducer casing and motor with 8 steps
注:客户可根据工况需要选择直立式安装单螺杆泵
Note:Customers can select vertical single screw pump as required by the behaviors
6.7
6.7.8
7.8.9
