不锈钢F46特氟隆膜片食品级气动高粘度输送隔膜泵结构图分析

时间：2013/4/6 来源：浙江扬子江泵业有限公司

不锈钢F46特氟隆膜片食品级气动高粘度输送隔膜泵结构图分析：

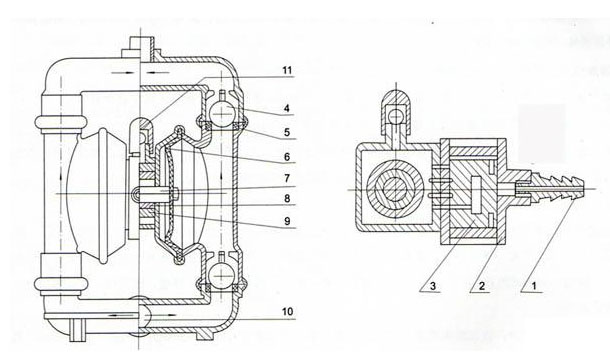

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

QBY3气动隔膜泵是第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点:

1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

2、流动宽敞，通过性能好．允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；

3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7bar之间)：

4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；

5、不必用电．在易燃、易爆场所使用安全可靠；

6、可以浸没在介质中工作：

7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介

质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，

当负荷恢复正常后，又能自动启动运行；

8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：

9、可输送较粘的液体(粘度在1万厘泊以下)：

1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵大特点。

产品特点

1、由于用空气作动力，所以流量随背压(出口阻力)的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。

2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动小。

3、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。

4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。

5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。

6、或是一些试验中保证没有杂质污染原料。

7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。

主要用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。．

7、泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

型号意义

例如：QBY3-40

QBY3-第三代气动隔膜泵；

40-进出口直径（mm）

性能参数

型号	流量 (m³/h)	扬程 (m)	出口压力 (kgf/cm²)	吸程 (m)	大允许能过颗粒直径 (mm)	大供气压力 (kbf/cm²)	大供气消耗量 (m³/min)	材料
型号	流量 (m³/h)	扬程 (m)	出口压力 (kgf/cm²)	吸程 (m)	大允许能过颗粒直径 (mm)	大供气压力 (kbf/cm²)	大供气消耗量 (m³/min)	铝合金	不锈钢	铸造铁	增强聚丙烯
QBY-10	0～0.8	0～60	6	5	1	7	0.3	○	○	○	○
QBY-15	0～1	0～60	6	5	1	7	0.3	○	○	○	○
QBY-25	0～2.4	0～60	6	7	2.5	7	0.6	○	○	○	○
QBY-40	0～8	0～60	6	7	4.5	7	0.6	○	○	○	○
QBY-50	0～12	0～60	6	7	8	7	0.9	○	○	○	-
QBY-65	0～16	0～60	6	7	8	7	0.9	○	○	○	-
QBY-80	0～24	0～60	6	7	10	7	1.5	○	○	○	-
QBY-100	0～30	0～60	6	7	10	7	1.5	○	○	○	-

QBY系列气动隔膜泵（安装尺寸）

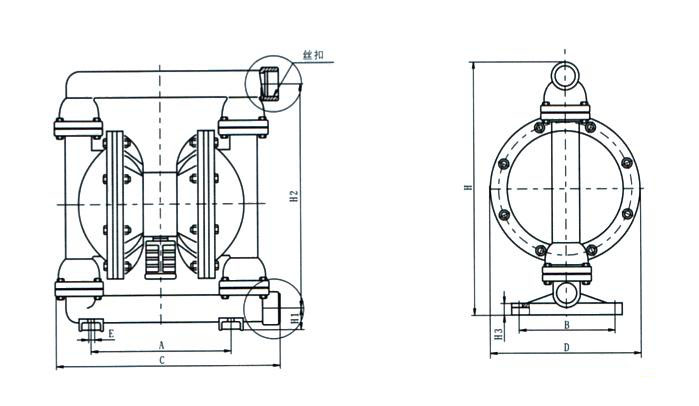

型号	A	B	C	D	E	H1	H2	H3	G	丝扣	备注
QBY-10	120	58	210	140	10	40	255	12	270	3/8”	工程塑料、氟塑料
QBY-15	120	58	210	140	10	40	255	12	270	1/2”	工程塑料、氟塑料
QBY-10	120	0	210	140	12	30	220	10	240	3/8”	铸铁、不锈钢、铝合金
QBY-15	120	0	210	140	12	30	220	10	240	1/2”	铸铁、不锈钢、铝合金

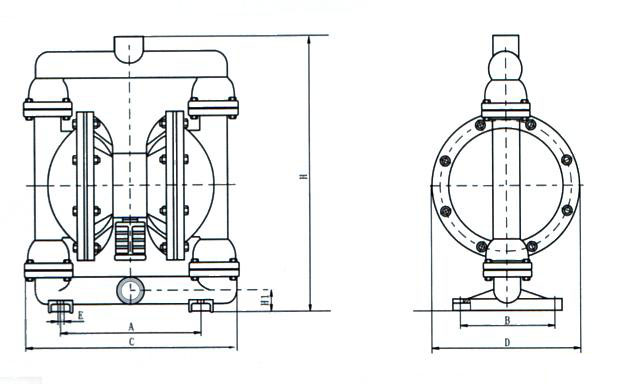

型号	A	B	C	D	E	H1	H	丝扣	备注
QBY-10	160	0	200	160	10	40	260	3/8”	铸铁、不锈钢、铝合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	11/2”

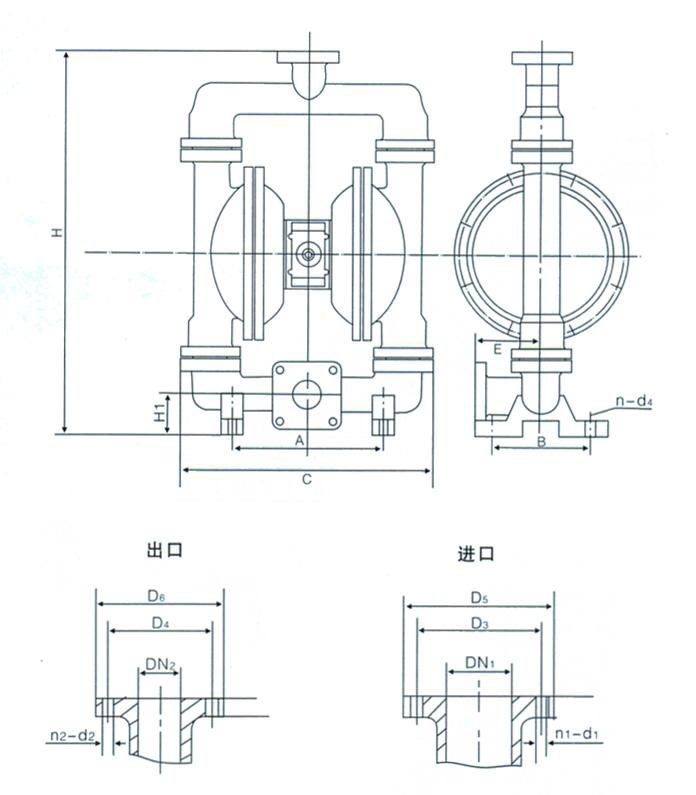

型号	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	进气口外径	备注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10	工氟程塑塑料料，
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	铸铁、不锈钢、铝合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14
