组合式密封及以无密封介绍
时间：2012/2/22 来源：浙江扬子江泵业有限公司
|
密封类型 |
简 图 |
使用场合 |
特点与应用 | ||
|
往复 |
旋转 | ||||
|
组合 式
密封 |
迷宫
螺旋
密封
与机
械密
封组
合 |
|
|
● |
由于采用迷宫一螺旋密封，使封油压力降低，提高了机械密封使用寿命
目前已有用予常压重油泵(温度
354℃，压力1．77MPa)等温度、压力较高的场合 |
|
机械
密封
与机
械密
封组
合 |
 |
● |
● |

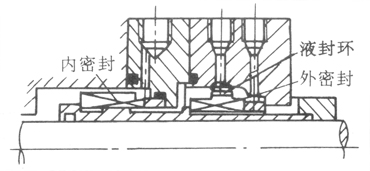

亦称串联密封。即利用前后密封腔的压力降，以减少每一密封面所承受的压力，通常每级可承担7．0MPa压力差
适用于高压密封，一般串联二级；亦可用于介质压力不高，但密封要求严格的场合。两密封间的封液利用液封环(见图)进行强制循环，其压力低于介质压力，目的是润滑密封。当内密封失效时，外密封仍可保证密封，提高密封可靠性。密封系统见表1—22方式52 | |
|
无
轴
封 |
隔
膜
式 |
 |
● |
|
在柱塞泵缸前加一隔膜，柱塞在缸内做往复运动，使缸内油产生压力，推动隔膜在隔膜腔内前后鼓动，达到吸
排目的，也使输送介质与泵缸隔开，防止输送介质在动密封处泄漏
多用于输送压力小50MPa剧毒，易燃，易爆或贵重介质 |
|
屏
蔽
式 |
 |
|
● |
叶轮装在电机伸出轴上，组成一个整体。电机定子内腔和转子表面各有一层金属薄套保护，称屏蔽套，以防止输送介质进入定子和转子，轴承靠输送介质润滑
属于无轴封型泵，用于输送剧毒、易燃、易爆及贵重的介质 | |
|
磁 力 传 动 式 |
 |
|
● |
内磁转子装在泵轴端，并用密封套封闭在泵体内部，形成静密封。外磁转子装在电机轴端，套入密封套外侧，使内外磁转子处于完全偶合状态。内外转子间的磁场力透过密封套而相互作用，进行力矩的传递
完全封闭，不泄漏，特别适用于输送剧毒、易燃、易爆介质
目前常用于功率不大的场合 | |
