SK-12水环式真空泵安装及外形图
时间：2013/8/13 来源：浙江扬子江泵业有限公司

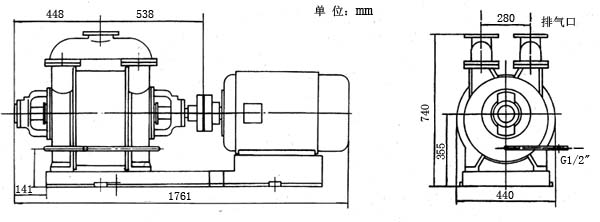

一、SK-12水环式真空泵的外形尺寸：

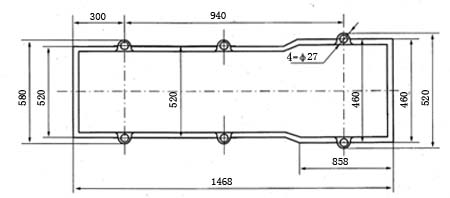

二、SK-12水环式真空泵的安装尺寸：
三、SK-12水环式真空泵的设备安装：
1、SK-12水环式真空泵和电机的安装
SK-12水环式真空泵和压缩机在安装前，先用手转动一下联轴器，以证实SK-12水环式真空泵内是否有卡信及其它损坏现象。整套设备运抵安装地点时，包装已损坏或在存放时受潮湿，以及泵在出厂后六个月再行安装使用时，应在安装胶全部拆开检查修理。如果真空泵或压缩机运转正常，将泵安装在泵座上。电动机固定在泵座上以前，应校正电动机轴与泵轴的同心度，因为电动机与泵轴即使是极小的倾斜也会引起轴承发热和零件的严重磨损等后果。将直尺平行放在联轴器上，在整个圆周的任何位置都与联轴器圆周密合没有间隙，且联轴器的轴向间隙都相等时，则达到了所要求的同心度（图六）。
2、SK-12水环式真空泵气水分离器的安装；
气水分离器根据外形图安装在地基上。若有必要改变安装位置时，应注意分离器与SK-12水环式真空泵连接管路不得过长，转变不得过急，否则气水混合物在管路中流动损失必将增加，增大了排气阻力，会因此降低流量和真空度，增加功率消耗。气水分离器的进气口法兰与SK-12水环式真空泵排气口法兰之间由弯管连接，气水分离器底部，有一管路与泵相连，由此供给泵正常工作所需水量，供水量大小由管路上的阀门调节，气水分离器另有一管路，管路上装阀门，消耗的工作水由此补充。
3、SK-12水环式真空泵与气水分离器间管路安装：
SK-12水环式真空泵或压缩机的排气管与气水分离器的进气管相连，当作为压缩机使用时，气水分离器的排气管与利用压缩气体的系统相连，一般情况下，要求管路不得过长，转变不得过急。当作SK-12水环式真空泵用时，气体由气水分离器的排气口排至大气，若为改善工作环境，可将气体通过管路排至工作地点以外。管路法兰盘连接处，应用垫片使其可靠密合，尤其是泵SK-12水环式真空泵的进气管路稍有不严密之处，就不能达到预定的真空度。SK-12水环式真空泵或压缩机的进气管上应装有库阀，以便在停车时，先行关闭，防止SK-12水环式真空泵或压缩机内的水在排气管方面的压力作用下返回系统。为方便工作，好在进气口与阀门之间安装一只真空表，以便随时检查真空的工作情况是否正常。当作为压缩机使用时，应在气水分离器的排气管路上安装闸阀，（好为单向阀以保证发和异常情况时，不致使气体返回，以致使工作水返回系统之），在排气管和阀门之间安装一只压力表，可随时检查压送气体是否达到所需压力。
另外注意：管路应加装细网过滤装置，（其孔眼不大于0.5mm）防止杂物进入泵内，对SK-12水环式真空泵产生损坏。
4、SK-12水环式真空泵调节结构：
SK-12水环式真空泵是用安装在进气管路上的阀门来调整真空度和流量。阀门以任何一种形式，安装在排气管路上，以便调节被压送气体的压力。被压缩气体根据其使用条件不许将其排出时，应在进气管对排气管之间装一导气管，其直径与装在其上的阀门直径相同，以便在很大限度内调节气量。
 |
二、SK-12水环式真空泵的安装尺寸：
 |
三、SK-12水环式真空泵的设备安装：
1、SK-12水环式真空泵和电机的安装
SK-12水环式真空泵和压缩机在安装前，先用手转动一下联轴器，以证实SK-12水环式真空泵内是否有卡信及其它损坏现象。整套设备运抵安装地点时，包装已损坏或在存放时受潮湿，以及泵在出厂后六个月再行安装使用时，应在安装胶全部拆开检查修理。如果真空泵或压缩机运转正常，将泵安装在泵座上。电动机固定在泵座上以前，应校正电动机轴与泵轴的同心度，因为电动机与泵轴即使是极小的倾斜也会引起轴承发热和零件的严重磨损等后果。将直尺平行放在联轴器上，在整个圆周的任何位置都与联轴器圆周密合没有间隙，且联轴器的轴向间隙都相等时，则达到了所要求的同心度（图六）。
2、SK-12水环式真空泵气水分离器的安装；
气水分离器根据外形图安装在地基上。若有必要改变安装位置时，应注意分离器与SK-12水环式真空泵连接管路不得过长，转变不得过急，否则气水混合物在管路中流动损失必将增加，增大了排气阻力，会因此降低流量和真空度，增加功率消耗。气水分离器的进气口法兰与SK-12水环式真空泵排气口法兰之间由弯管连接，气水分离器底部，有一管路与泵相连，由此供给泵正常工作所需水量，供水量大小由管路上的阀门调节，气水分离器另有一管路，管路上装阀门，消耗的工作水由此补充。
3、SK-12水环式真空泵与气水分离器间管路安装：
SK-12水环式真空泵或压缩机的排气管与气水分离器的进气管相连，当作为压缩机使用时，气水分离器的排气管与利用压缩气体的系统相连，一般情况下，要求管路不得过长，转变不得过急。当作SK-12水环式真空泵用时，气体由气水分离器的排气口排至大气，若为改善工作环境，可将气体通过管路排至工作地点以外。管路法兰盘连接处，应用垫片使其可靠密合，尤其是泵SK-12水环式真空泵的进气管路稍有不严密之处，就不能达到预定的真空度。SK-12水环式真空泵或压缩机的进气管上应装有库阀，以便在停车时，先行关闭，防止SK-12水环式真空泵或压缩机内的水在排气管方面的压力作用下返回系统。为方便工作，好在进气口与阀门之间安装一只真空表，以便随时检查真空的工作情况是否正常。当作为压缩机使用时，应在气水分离器的排气管路上安装闸阀，（好为单向阀以保证发和异常情况时，不致使气体返回，以致使工作水返回系统之），在排气管和阀门之间安装一只压力表，可随时检查压送气体是否达到所需压力。
另外注意：管路应加装细网过滤装置，（其孔眼不大于0.5mm）防止杂物进入泵内，对SK-12水环式真空泵产生损坏。
4、SK-12水环式真空泵调节结构：
SK-12水环式真空泵是用安装在进气管路上的阀门来调整真空度和流量。阀门以任何一种形式，安装在排气管路上，以便调节被压送气体的压力。被压缩气体根据其使用条件不许将其排出时，应在进气管对排气管之间装一导气管，其直径与装在其上的阀门直径相同，以便在很大限度内调节气量。
