泵用非接触式密封简介
时间：2012/2/22 来源：浙江扬子江泵业有限公司
|
密封类型 |
简 图 |
使用场合 |
特点与应用 | ||
|
往复 |
旋转 | ||||
|
非
接
触
式
密
封 |
磁
流
体
密
封 |
 |
|
● |
微小磁性颗粒如Fe3O4悬浮在载流体上，如甘油，得到的磁流体填充在密封腔内。壳体采用非磁性材料，转轴用磁性材料制成。磁铁两侧的磁极和转轴构成磁路。磁极尖端磁通密度大，磁场强度高，磁流体集中而形成磁流体圆形环，起到密封作用，能达到无泄漏、无磨损，不需要外瓿润滑系统、轴的糖摩要求不高用于高速运转(如挠性轴)、高真空、温度不高的条件下 |
|

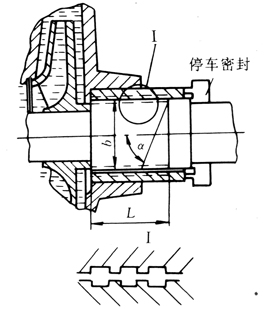

螺
旋
密
封 |
 |
|
● |
结构简单，制造、安装精度要求不高，维护方便，使用寿命长，但需使螺旋方向与轴的旋转方向相反
适用于压力小于1～2MPa的低压
条件，线速度小于30m／s的条件下的高粘度介质，但必须设置停车密封 | |
|
迷
宫
螺
旋
密
封 |
 |
|
● |
与螺旋密封不同之处是轴套加工成螺纹，且与轴的螺纹旋向相反。当轴旋转时，液体在螺旋间增加紊流摩擦，从而提高了密封能力。密封效果比螺旋密封好
目前已用于常减压装置中的常压蒸馏重油泵上 | |
|
喷
射
密
封 |
 |
|
● |
在泵的出口处引出流体高速通过喷射器，将密封腔内泄漏的流体吸入泵的入口处，达到密封的目的，但需设停泵密封装置
结构简单、制造、安装方便，密封效果好，但容积效率低
适用于无固体颗粒、低温、低压、腐蚀性介质 | |
|
浮 动 环 密 封 |
 |
|
● |
浮动环可以在轴上径向浮动。轴向密封靠浮动环与轴的狭窄径向间隙产生节流；径向密封靠浮动环与轴上浮动套贴合(依靠压力或弹簧力)而达到
结构简单，但密封效果差。适用于压力高(10MPa)、转速高(10000-20000r／min)的水泵 | |
