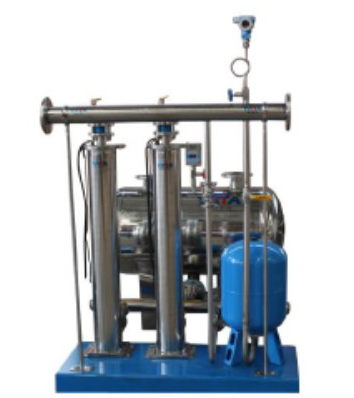

静音管中泵无负压变频供水设备是在普通型无负压供水设备的基础上推出的新型供水设备。与普通型无负压变频供水设备比较，静音管中泵组具有“环保卫生，低噪音，不扰民”的优势。


静音管中泵电机选用全不锈钢充水式电机，对水质绝无任何污染，其主过流部件均采用304不锈钢等食品级材料制造。设备结构形成一个密闭系统，因此运行无噪音、水质无污染。
 在静音管中泵组运转时候，会用到一用一备即一控二的系统运行方式。下面就针对静音管中泵组系统一控二运转进行详细说明：

1、本加压给水泵组采用压力检知控制方式，依现场用水量需要起动，一台或者两台泵组供水并保持管线恒定压力。
2、本供水系统共有加压供水泵组2台，须能顺序交替运转，以出水管之出水压力控制泵组之起动/停止及运转，以避免水锤效应。
3、系统一台以变频变速方式驱动运转，另一台为直接全载元转，工作情形说明如下：
A、本系统激活时先以变频器驱动一台泵组至全载运转，其转速受PLC内含之PID控制，维持设定之压力。
B、当用水量增加，无法满足系统所设定之压力时，直接全在启动下一台泵组运转至满足系统所设定之压力。（系统会根据用水量的大小以单台或多台并联运转，以达恒压的要求）
C、当用水量减少，系统压力超出系统所设定之压力时，泵组以后开先关之原则依序停止直接全载运转之泵组至满足系统所设定之压力。
D、仅剩一台变频运转至泵组时，当用水量再减少，系统判定无用水时，会停转变频运转只泵组。
4、特色，交替运转功能：
A、遇系统后一台泵组停止运转后，系统再次激活时，会交替至下一台泵组激活运转。
B、若系统持续运转达24小时，系统会待仅剩一台变频驱动运转之运转时，方停止其运转并交替下一泵组作变频驱动运转。
C、若运转中遇马达或变频器故障跳脱，系统会交替至下一台泵组激活运转。
D、系统有自动侦测各泵组在运转中是否失效之功能，若该台泵组失效，系统会交替至下一台泵组激活运转。
E、无水断电保护：不须加装浮球及液位控制，系统会自动侦测管路，若有缺水造成系统供水功能失效，系统停转并停止输出。

无负压管网增压物联叠压管中泵供水设备通过直接与自来水管网连接，在其基础上直接进行叠压供水，对自来水管网不会产生任何负压，是一种节能、静音的二次供水设备。设备具有全封闭、无污染、无噪音、占地量小、安装便捷、运行可靠、维护方便等优势。
无负压管网增压物联叠压管中泵供水设备主要由无负压稳流罐、物联网设备、真空抑制器、管中泵组、压力传感器、真空压力表、变频控制柜、管件和阀门组成。
● 技术参数
（1）功率范围：0.37~300kw
（2）流量范围：0.3~1000m3/h
（3）压力范围：0~2.5mpa
（4）无负压稳流罐容量：0.2~100m3/h
（5）电源要求：220v/380v         50hz
（6）控制柜环境湿度：≤90% ，无凝露。
● 适用范围
（1）新建住宅小区、办公楼、宾馆、学校等民用建筑的生活用水。
（2）生产制造、洗涤装置、食品工业等工厂、工矿的生产用水。
（3）各种循环用水系统。
（4）自来水厂的大型供水中间加压泵站。
（5）原有气压式及变频调速供水设备的改造工程。
（6）低层自来水压力不能满足要求的消防用水。
（7）其他一切以自来水为水源，需要增高水压供水的场合。
（8）高层建筑的中、高区加压供水。
（9）企事业单位、宾馆、写字楼、商场、医院、学校、机场、体育馆等场所的日常用水。
（10）其他：老旧水池供水及其他形式供水的改造。
● 产品优势
（1）无负压供水，用无负压稳流罐作为水泵进水储水装置，采用真空抑制器消除自来水管网内所产生的负压，直接与市政管网串联在充分利用自来水管网原有压力基础上实现供水二次增压。
（2）无需修建水池，无需泵房，减少了设备的初期投资。
（3）设备充分利用市政管网原有压力进行差压补压，且根据用户用水量的变化调整泵组运行台数和运转速度，使得系统一直处于高效运转，降低了运行费用。而设备的全自动智能化运转和多重保护控制功能，实现了无人值守，减少了运行成本和人力成本。
（4）设备装有先进的防振和消音装置，并选用静音专用变频器，将声音降至25~55分贝。保证设备的超静音平稳运行。
（5）电机采用全不锈钢屏蔽式充水电机及世界先进的水润轴承，无需油脂进行水润滑、水循环、水冷却，且过流部分全部采用食品级不锈钢材料构造的密闭结构，避免了水源的二次污染。
（6）设备实现了全自动智能化控制，具有手动/自动切换及多项保护功能，与物联网无缝对接，实现了可视化远程调整、监测和维护。
（7）设备可根据用户需求进行压力的调高或调低，并且实时通过传感器侦测比较，以确定水泵的投入台数和变频器输出频率，从而保证供水的恒压。
设备只有供水控制柜、无负压稳流罐和水泵机组三部分，结构紧凑，安装非常简单方便。当设备中的任意一台泵组故障时，只需将此台泵组两端的阀门关闭后即可任意拆装，并不影响其它泵组运行。
 产品性能介绍及优势
　　1. 节能
　　静音管中泵选配全不锈钢多级潜水泵及潜水电机，设备性能曲线扬程变化大（性能曲线陡），设备在变频供水系统运行中从零流量到额定流量频率变化值更大（30Hz-50Hz之间运行）；传统水泵性能曲线扬程变化相对较小（性能曲线平缓）在运行中频率变化值较小（42Hz-50Hz之间运行）；实践证明频率变化更大的设备运行费用更低。
　　2. 设备噪音小（静音）
       静音管中泵选配的为潜水电机，整个动力部分在运行中都处于水当中，加上整套设备采用了先进的防震和消音处理，设备运行噪音在25-55分贝左右（一般设备在70分贝以上），从而解决了二次供水设备噪音扰民的缺点减少噪音投诉。
　　3. 环保
       静音管中泵整套设备涉水部分选用食品级不锈钢材质，潜水电机润滑媒介为纯净水，水泵所用轴承为耐磨橡胶（硅胶）材质完全靠水润滑（不需要定期上润滑油）；设备噪音小，没有噪音污染。整个电机及泵体内置于不锈钢套管中，在运行时没有跑、冒、滴、漏水等现象发生，使泵房更干净卫生。
　　4. 节省空间（安装灵活方便）
       静音管中泵电机及泵组完全置于不锈钢套管内不怕刮风下雨可以安装在户外（不需要专业泵房）；整个设备外观就是一套管道组件可以卧式、立式、斜卧、挂墙等灵活安装在泵房、墙壁上；地埋式安装在阀门检修井里。
　　5. 高度自动化控制
       成套设备能实现全自动控制做到无需人员看守，具有自动手动切换、压力调整、压力恒定、高低电压保护、欠相漏电保护、过载过热保护、缺水失压保护、不用水停机、主副泵定时轮换等功能，可根据客户要求提供人机界面显示、远程可视调整监测等功能。
　　 6. 安装方便易于管理
　　 成套设备到现场用户只要对接设备进出口法兰就行，在运行中如出现一台设备故障备用设备自动投入使用，检修故障设备只需将故障设备进出两端的阀门关闭后，即可任意拆装并不会影响其他泵组运行。
　　本设备在供水过程中可根据用户需求设定供水压力，压力调整后能够实时通过传感器侦测供水管网压力根据用水量大小自动运行一台或多台水泵。当遇到电网停电时，设备在电网重新供电后自动启动。
主要性能与特点
　　1、采用高性能变频器，配用先进的数字微机控制技术，自动化程度高，可实现恒压变量，多恒压变量，变压变量多种控制方式。系统运行平稳，安全可靠，故障率低。
　　2、微机控制多台泵，可靠地实现软启动，无冲击电流，机械磨损小，可延长设备使用寿命。
　　3、根据用水量变化，可完成泵组的循环变频，按照先开先停的原则运行，均衡各泵的工作量，从而延长水泵寿命。
　　4、设备效率高，节能效果显著，设备能自动检测，自动调节用户管网水量、水压，使水泵始终运行在高效区，比气压罐式供水节电14.7％，比恒速运行水泵节电58.2％。
　　5、实现微分控制时，对多路泵进行软启动调速运行，必要时切换为工频运行，具备手动操作功能，当变频器、控制器故障时，将转换开关切入“手动”位置，人工操作面板上各泵的启停按纽，实现连续供水。
　　6、数字设定工作水压，并用数码显示实际工作压力，使实际工作压力与设定压力一致。
　　7、保护功能：欠压保护、过载保护、缺相保护、失速保护、电机接地保护。
　　8、根据用户需要可灵活改变工作方式：(1)一台泵变频工作，其他泵工频工作；(2)夜间小流量泵定时停机；(3)多台泵循环变频工作。
五、技术参数
　　1、电源：3相五线制，380V（±10％），50HZ（±5％）；
　　 2、供水范围：0～1000m3/h；
　　3、压力范围：0～2.5MPa；
　　4、压力调节精度：≤0.01 MPa；
　　5、控制功率：≤550KW；
　　6、稳流补偿量：0.5m3～100m3；
　　7、变频控制柜标准配置1800x800x400 如有特殊要求另行洽商。
六、环境要求
　　1、环境温度：-1℃～50℃，相对湿度≤90％，无水珠凝露；
　　2、海拔高度2000米以下，无易燃，腐蚀性气体，无油雾，无带电尘埃；
　　3、无强烈震动源（大振动速度≤0.6G）；
　　4、安装场所设有排水设施，地面无积水；
　　5、控制柜外壳及接地端子切实接地，接地电阻≤4Ω
