CDLF32,42,65,85立式不锈钢卫生多级泵产品结构图

时间：2013/5/22 来源：浙江扬子江泵业有限公司

CDL立式多级不锈钢离心泵是采用国际上同类产品中先进的技术制造而成，其大优点是采用先进水力模型设计，高效率，低能耗，低噪音。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，具有超强的使用寿命，避免产生二次污染。轴封采用集装式机械密封，无泄漏。电机采用铝外壳，进口轴承，绝缘等级F级。泵运转稳定性强，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色环保、节能的水泵。

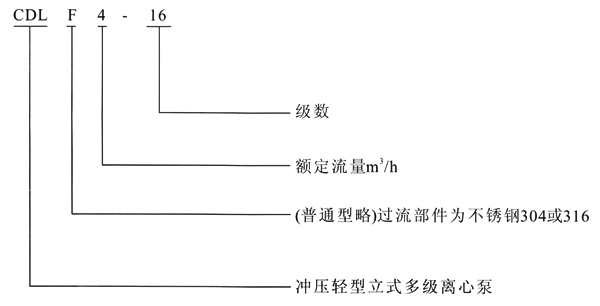

型号意义

性能范围

典型应用

1、市政供水及增压

2、工业循环系统及加工系统

3、锅炉给水及冷凝液系统

4、环保水处理，渗透分析系统

5、农业灌溉及脱水

6、工业厂房清洗及各种清洗工作

7、（其他）许多专门用途

应用范围

普通型适用于液体传输，冷热清洁水，软化水的循环和增压。

不锈钢型亦适用于微碱水、脱矿物质水、蒸馏水、游泳池水及其含氯化物液体，但液体允许温度需要降低。

工作条件

冷热清洁的，非易燃易爆并不含有固体颗粒或纤维的液体；

液体温度：常温型-15℃至+70℃，热水型+70℃至+120℃；

环境温度：高+40℃；

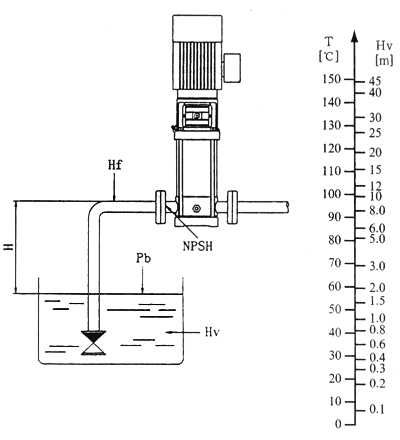

小入口压力：根据NPSH曲线+小安全扬程量0.5米水头。

产品范围

说明	CDL2	CDL4	CDL8	CDL16	CDL32
额定流量[m3/h]	2	4	8	16	32
额定流量[l/s]	0.56	1.1	2.2	4.4	8.9
流量范围[m3/h]	1-3.5	1.5-8	5-12	8-22	16-40
流量范围[l/s]	0.28-0.97	0.33-2.2	1.4-3.3	2.2-6.1	4.4-11.1
大压力[bar]	23	22	21	22	26
电机功率[kw]	0.37-3	0.37-4	0.75-7.5	2.2-15	1.5-30
温度范围[℃]	-15～+120
高效率[%]	46	59	64	71	76
类型
CDL			●	●	●
CDLF	●	●	●	●	●
CDLF管路联接
DIN法兰			DN40	DN50	DN65
CDLF管路联接
DIN法兰	DN25	DN32	DN40	DN50	DN65
卡套接头	●	●	●	●
管螺纹	●	●	●	●

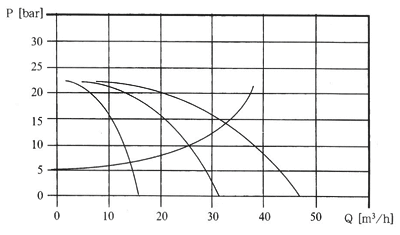

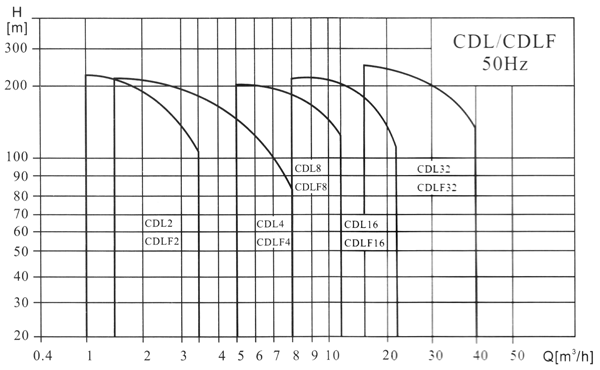

性能曲线及性能表说明

1、所有曲线都基于3*380V，50Hz，电机在恒速2900r/min的测量值。电机为可变电压电机；

2、测量采用自由空气下20℃的水，运动粘度r=1mm2/s；

公差参照ISO2584附件B标准

3、泵的使用参照加粗曲线的性能范围，以防止过热造成危险。

产品结构图

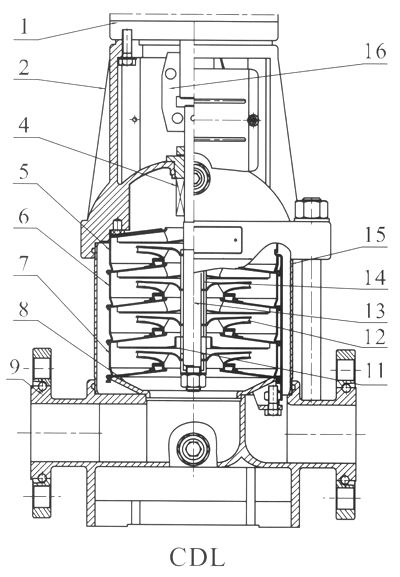

截面图CDL1，2，3，4

材料CDL1，2，3，4

序号	名称	材料	AISI/ASTM	序号	名称	材料	AISI/ASTM
1	电机			14	叶轮隔套	不锈钢	AIS1304
2	泵头	铸铁	ASTM25B	15	耐压筒	不锈钢	AIS1304
4	机械密封			16	联轴器	碳钢
5	出水导叶	不锈钢	AIS1304
6	导叶	不锈钢	AIS1304	CDLF
7	支撑导叶	不锈钢	AIS1304	3	泵头衬里	不锈钢	AIS1304
8	导流器	不锈钢	AIS1304	9	进出水段	不锈钢	AIS1304
11	轴承	碳化钨		10	底座	铸铁	ASTM25B
12	叶轮	不锈钢	AIS1304	CDL
13	轴	不锈钢	AIS1304 AISI316L	9	进出水段	铸铁	ASTM25B

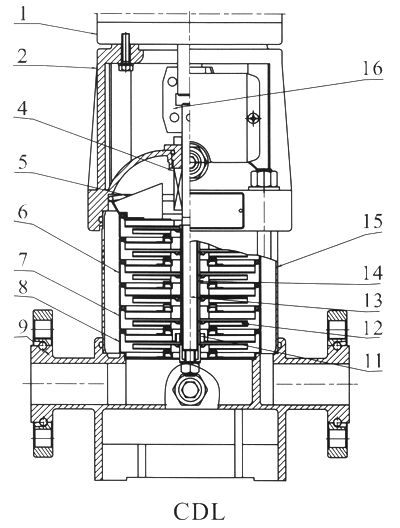

截面图CDL8，12，16，20

材料CDL8，12，16，20

序号	名称	材料	AISI/ASTM	序号	名称	材料	AISI/ASTM
1	电机			14	叶轮隔套	不锈钢	AIS1304
2	泵头	铸铁	ASTM25B	15	耐压筒	不锈钢	AIS1304
4	机械密封			16	联轴器	碳钢
5	出水导叶	不锈钢	AIS1304
6	导叶	不锈钢	AIS1304	CDLF
7	支撑导叶	不锈钢	AIS1304	3	泵头衬里	不锈钢	AIS1304
8	导流器	不锈钢	AIS1304	9	进出水段	不锈钢	AIS1304
11	轴承	碳化钨		10	底座	铸铁	ASTM25B
12	叶轮	不锈钢	AIS1304	CDL
13	轴	不锈钢	AIS1304 AISI316L	9	进出水段	铸铁	ASTM25B

截面图CDL32

材料CDL32

序号	名称	材料	AISI/ASTM	序号	名称	材料	AISI/ASTM
1	支架	铸铁	ASTM25B	13	中间轴套	硬质合金	YG8
3	机械密封	不锈钢		14	耐压筒	不锈钢	AIS1304
4	出水导叶	不锈钢	AIS1304	15	联轴器	碳钢	AIS1304
5	支撑导叶	不锈钢	AIS1304		橡胶零件	FPM
6	导叶	不锈钢	AIS1304	CDL
7	导流器	不锈钢	AIS1304	2	泵头	铸铁	ASTM25B
9	底座	铸铁	AIS1304	8	进出水段	铸铁	ASTM25B
10	下轴承	硬质合金	YG8	CDLF
11	叶轮	不锈钢	AIS1316	2	泵头	不锈钢	AIS1304
12	轴	不锈钢		8	进出水段	不锈钢	AIS1304

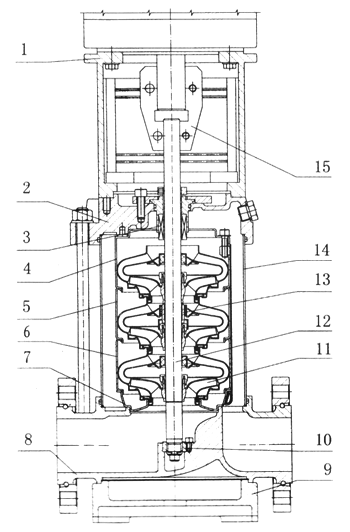

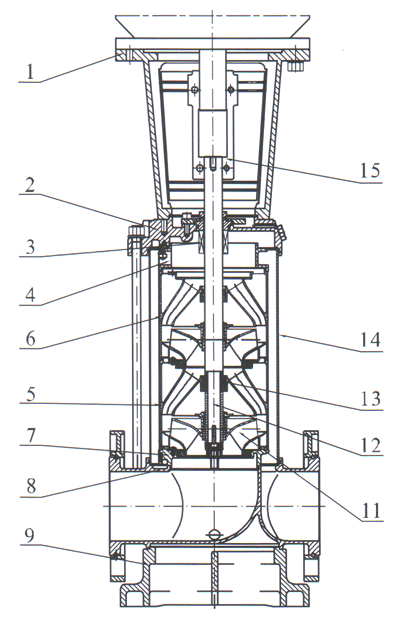

截面图CDL，42，65，85

材料CDL42，65，85

序号	名称	材料	AISI/ASTM	序号	名称	材料	AISI/ASTM
1	支架	铸铁	ASTM25B	13	中间轴套	碳化钨
3	机械密封			14	耐压筒	不锈钢	AIS1304
4	出水体	不锈钢	AIS1304	15	联轴器	碳钢
5	支撑导叶	不锈钢	AIS1304		橡胶零件	NBR
6	导叶	不锈钢	AIS1304	CDL
7	导流器	不锈钢	AIS1304	2	泵头	铸铁	ASTM25B
9	底座	铸铁	ASTM25B	8	进出水段	铸铁	ASTM25B
10	下轴承	碳化钨		CDLF
11	叶轮	不锈钢	AIS1304	2	泵头	不锈钢	AIS1304
12	轴	不锈钢	AISI316L AIS1304 AISI431	9	进出水段	不锈钢	AIS1304

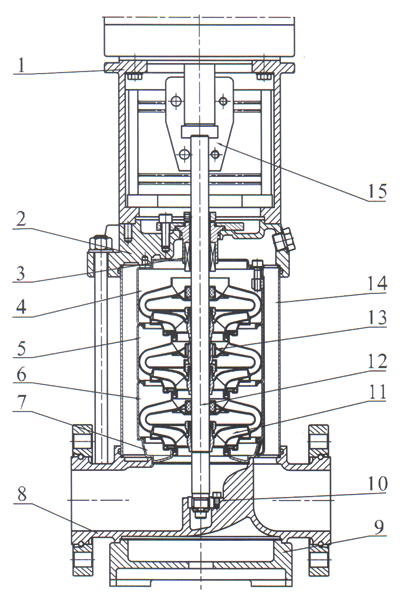

截面图CDL120，150

材料CDL120，150

序号	名称	材料	AISI/ASTM	序号	名称	材料	AISI/ASTM
1	支架	铸铁	ASTM25B	13	中间轴套	碳化钨
3	机械密封			14	耐压筒	不锈钢	AIS1304
4	出水体	不锈钢	AIS1304	15	联轴器	碳钢
5	支撑导叶	不锈钢	AIS1304		橡胶零件	NBR
6	导叶	不锈钢	AIS1304	CDL
7	导流器	不锈钢	AIS1304	2	泵头	铸铁	ASTM25B
9	底座	铸铁	ASTM 80-55-06	8	进出水段	铸铁	ASTM 80-55-06
10	下轴承	碳化钨		CDLF
11	叶轮	不锈钢	AIS1304	2	泵头	不锈钢	AIS1304
12	轴	不锈钢	AISI316L AIS1304 AISI431	8	进出水段	不锈钢	AIS1304
