便拆式立式双吸泵功能特点
时间：2013/5/21 来源：浙江扬子江泵业有限公司
SLB型便拆立式单级双吸离心泵是本公司根据市场需要，专门为城市供水、供暖、空调制冷等行业的国内新型的立式双吸泵。该系列产品广泛用于自来水厂、泵站、空调循环用水、采暖用热水循环、工业系统供水系统、消防系统、船舶工业、亦适合炼油工业中一般性用途。
该立式泵是在整体结构上进行大胆突破设计，泵底座内置水润滑轴承结构，解决了原便拆式泵支架过高，便拆部件过重、检修需人过多、便拆不彻底等弊病；叶轮、泵体采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有性能稳定，使用寿命长，效率高等特点。电机采用Y或Y2系列标准通用电机，具有配套、更换方便等特点，解决了原立式泵加长轴电机配套更换难的问题；同时AYSLB型双吸泵的便拆结构解决了水泵更换机械密封难的问题。
该系列产品与国内同类产品相比，具有运转平衡，使用寿命长，配套更方便，维护保养更轻松等无可代替的优点，在立式泵系列产品中属国内首创，各项技术居国内领先，是替代ISG、IS型离心泵、S型双吸泵以及其他种类便拆式泵等常规离心泵的理想产品。
性能参数
性能范围
进口直径：DN100～500mm 出口直径：DN100～400mm
流量范围（额定点）：Q=65～2420m3/h 扬程范围（额定点）：H=12～125m
工作条件
SLB型泵适用温度≤90℃。热水型≤120℃。系统高工作压力2.5MPa；即泵出口压力=泵入口压力+扬程≤2.5 Mpa，根据泵承受的大压力，泵体和泵盖材质采用灰口铸铁（1.6Mpa），球墨铸铁（2.0 Mpa），铸钢（2.5 Mpa，包括不锈钢），在订货时敬请注明泵的承压情况或材质。
一、独特的便拆式结构使其具备以下几种便拆功能：
1、SLB型双吸泵的电机与部分便拆功能：便拆式泵所采用的电机通用程度高。如需更换同样型号的电机或水泵时，只需拆开并取出对夹式连轴器，然后拆开电机与支架的连接螺丝就可取下电机或水泵进行更换。
2、SLB型双吸泵的更换机械密封件部分便拆功能：便拆式泵在更换机械密封件时，不需拆电机，只需拆开并取出对夹式连轴器，然后打开密封件压盖，便可取出机械密封什进行更换。
二、结构紧凑、外型美观：该系列泵为便拆式结构，机泵一体，外型美观，其立式结构决定安装占地面积小，不仅缩小泵房面积，改善了面积，改善了空间，而且大大节省基建投资。如采用IP54户外电机，更能节省泵房基建的投入。
三、安装方便：泵进出口法兰规格设计与标准阀门法兰相同，且位于同一中心线上，中心低，便于管道布置，泵房设计也更为合理实用。
四、绝对的便拆功能、检修方便、维护费少：
1、SLB型双吸泵采用密封便拆式结构，该泵在检修机械密封件时，不需拆卸电机与进出口管路，只需拆开并取下对夹式连轴器，然后再拆开并取出泵盖上的密封什压盖，即可取出机械密封进行更换，检修十分方便省力。
五、平稳、使用寿命长：AYSLB型双吸泵采用特制的对夹式连轴器，具有运行平稳，噪音低，组件同心度高，增加了运行的平稳性，使用寿命长。
六、使用效率高、性能好：叶轮采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有效率高，性能好等特点。同时也降低了石墨轴承的平面磨损，从而提高了水泵的使用寿命，降低了运行成本。
七、设计新颖、结构独特、节约了运行管理费：采用全新内下置水润滑轴承，利用水泵出水口的高压回液，经回水管进入泵底座里的内自行润滑，不需润滑油，故不污染输送介质，并免去了定期注油的麻烦。采用进口石墨浸渍树脂轴承配镍基合金轴套与推力盘，具有耐磨性能高、摩擦系数低、不老化、抗泥沙等特点，另外轴承上还配有推力盘，能承受泵叶轮的自重推力。
八、密封可靠、无泄漏：轴封采用优质机械，密封摩擦副采用石墨对碳化硅或碳化硅对硬质合金，耐磨损、无泄漏、使用寿命长。
九、零部件标准化、系列化、通用程度高：如电机采用Y或Y2系列B5型，属于标准通用电机，维护、保养、方便、快捷。
十、该系列便拆立式单级双吸泵，属于本公司开发的新一代便拆立式泵，与其它厂家的便拆式泵相比有个无可比拟的特点：SLB型双吸泵的总高度在不影响密封件便拆功能的前提下，得到极大的降低，因为只便拆机械密封件，所以泵与电机联接支架特别短，稳定性更强，而且密封便拆型泵在更换机械密封时，不管多大功率的水泵，即使现场只有一名维修工，只要他能拿得动半片连轴器，便能独立完密封件的检修工作，实现绝对便拆便维的功效。
主要零件材料
|
零件名称 |
可供选择的材料 |
|
轴 |
45、3Cr13、1Cr18Ni 1Cr18Ni9Ti |
|
泵体、泵盖 |
HT200、QT400-15、ZG230-450、ZG1Cr18Ni9Ti |
|
叶轮 |
HT200、QT400-15、ZcuSn11、ZG1Cr18Ni9Ti |

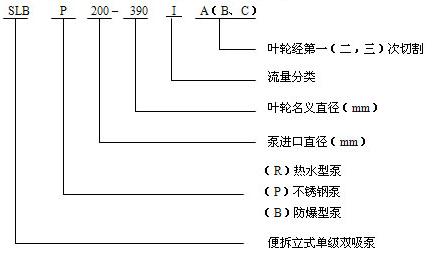

型号意义 Model meaning
性能参数：
|
型 号 |
流量Q |
扬程 |
功率 |
转速 |
效率 |
汽蚀余量 |
|
(m3/h) |
(m) |
（KW） |
（r/min） |
（N/%） |
（m） | |
|
100-160 |
100 |
32 |
15.0 |
2900 |
77 |
4.0 |
|
100-160A |
93 |
28 |
11.0 |
2900 |
74 |
4.0 |
|
100-160B |
86 |
24 |
11.0 |
2900 |
73 |
4.0 |
|
100-200 |
100 |
50 |
22.0 |
2900 |
69 |
4.0 |
|
100-200A |
93 |
44 |
18.5 |
2900 |
68 |
4.0 |
|
100-200B |
87 |
38 |
15.0 |
2900 |
65 |
4.0 |
|
100-250(I) |
160 |
80 |
55.0 |
2900 |
77 |
4.8 |
|
100-250(I)A |
140 |
72 |
45.0 |
2900 |
72 |
4.5 |
|
100-250(I)B |
100 |
65 |
37.0 |
2900 |
70 |
4.5 |
|
100-250 |
100 |
80 |
37.0 |
2900 |
69 |
4.0 |
|
100-250A |
93.5 |
70 |
30.0 |
2900 |
68 |
4.0 |
|
100-250B |
87 |
60 |
30.0 |
2900 |
66 |
4.0 |
|
100-315(I) |
160 |
125 |
90.0 |
2900 |
70 |
5.0 |
|
100-315(I)A |
150 |
110 |
75.0 |
2900 |
70 |
5.0 |
|
100-315(I)B |
143 |
100 |
75.0 |
2900 |
69 |
5.0 |
|
100-315 |
100 |
125 |
75.0 |
2900 |
66 |
4.0 |
|
100-315A |
95 |
113 |
55.0 |
2900 |
66 |
4.0 |
|
100-315B |
90 |
101 |
45.0 |
2900 |
65 |
4.0 |
|
100-280(I) |
160 |
20 |
15.0 |
1450 |
74 |
4.5 |
|
100-280(I)A |
140 |
17 |
11.0 |
1450 |
72 |
4.5 |
|
100-280(I)B |
130 |
14 |
11.0 |
1450 |
70 |
4.5 |
|
100-280 |
100 |
20 |
11.0 |
1450 |
76 |
4.5 |
|
100-280A |
89 |
16 |
7.5 |
1450 |
74 |
4.5 |
|
100-280B |
82 |
13 |
5.5 |
1450 |
72 |
4.5 |
|
100-320(I) |
160 |
32 |
22.0 |
1450 |
79 |
5.6 |
|
100-320(I)A |
140 |
28 |
18.5 |
1450 |
76 |
5.0 |
|
100-320(I)B |
130 |
24 |
15.0 |
1450 |
73 |
5.0 |
|
100-320 |
100 |
32 |
15.0 |
1450 |
76 |
4.5 |
|
100-320A |
93.5 |
28 |
11.0 |
1450 |
74 |
4.5 |
|
100-320B |
86.6 |
24 |
11.0 |
1450 |
72 |
4.5 |
|
100-400(I) |
160 |
50 |
37.0 |
1450 |
79 |
5.2 |
|
100-400(I)A |
140 |
45 |
30.0 |
1450 |
74 |
4.5 |
|
100-400(I)B |
100 |
40 |
22.0 |
1450 |
72 |
4.5 |
|
100-400 |
100 |
50 |
22.0 |
1450 |
74 |
4.0 |
|
100-400A |
93.5 |
44 |
18.5 |
1450 |
73 |
4.0 |
|
100-400B |
87 |
38 |
15.0 |
1450 |
72 |
4.0 |
|
150-400 |
260 |
42 |
45.0 |
1450 |
79.1 |
4.8 |
|
150-400A |
200 |
75 |
55.0 |
1450 |
78.9 |
4.8 |
|
150-400B |
187 |
65 |
45.0 |
1450 |
78.2 |
4.8 |
|
150-400I |
320 |
50 |
75 |
1450 |
79.2 |
4.8 |
|
150-400(I)A |
300 |
45 |
55.0 |
1450 |
78.8 |
4.8 |
|
150-400(I)B |
280 |
40 |
45.0 |
1450 |
78.7 |
4.8 |
|
150-400(I)C |
260 |
35 |
37.0 |
1450 |
78.5 |
4.8 |
|
150-315(I) |
320 |
125 |
200.0 |
2900 |
75.8 |
6.0 |
|
150-315(I)A |
300 |
115 |
160.0 |
2900 |
74.9 |
6.0 |
|
150-315(I)B |
270 |
100 |
110.0 |
2900 |
74.8 |
6.0 |
|
150-315(I)C |
250 |
85 |
90.0 |
2900 |
74.5 |
6.0 |
|
150-315 |
200 |
125 |
110.0 |
2900 |
73.8 |
6.0 |
|
150-315A |
187 |
110 |
90.0 |
2900 |
73.5 |
6.0 |
|
150-315B |
175 |
95 |
75.0 |
2900 |
72.9 |
6.0 |
|
150-315C |
165 |
80 |
55.0 |
2900 |
72.7 |
6.0 |
|
150-280(I) |
320 |
75 |
90.0 |
2900 |
82.2 |
5.8 |
|
150-280(I)A |
300 |
65 |
75.0 |
2900 |
81.8 |
5.8 |
|
150-280(I)B |
280 |
52 |
55.0 |
2900 |
81.3 |
5.8 |
|
150-280(I)C |
260 |
42 |
45.0 |
2900 |
79.5 |
5.8 |
|
150-280 |
200 |
75 |
55.0 |
2900 |
83.2 |
5.8 |
|
150-280A |
187 |
65 |
45.0 |
2900 |
82.1 |
5.8 |
|
150-280B |
175 |
52 |
37.0 |
2900 |
80.5 |
5.8 |
|
150-280C |
165 |
42 |
30.0 |
2900 |
79.8 |
5.8 |
|
150-320(I) |
320 |
32 |
45.0 |
1450 |
78.3 |
4.7 |
|
150-320(I)A |
300 |
28 |
37.0 |
1450 |
77.1 |
4.7 |
|
150-320(I)B |
280 |
24 |
30.0 |
1450 |
76.8 |
4.7 |
|
150-320 |
200 |
32 |
30.0 |
1450 |
77.9 |
4.7 |
|
150-320A |
187 |
28 |
22.0 |
1450 |
77.3 |
4.7 |
|
150-320B |
175 |
24 |
18.5 |
1450 |
76.9 |
4.7 |
|
150-260(I) |
320 |
22 |
30.0 |
1450 |
80.2 |
4.6 |
|
150-260(I)A |
300 |
18 |
22.0 |
1450 |
79.5 |
4.6 |
|
150-260(I)B |
280 |
14 |
15.0 |
1450 |
78.8 |
4.6 |
|
150-260 |
200 |
22 |
18.5 |
1450 |
80.1 |
4.6 |
|
150-260A |
187 |
18 |
15.0 |
1450 |
79.4 |
4.6 |
|
150-260B |
175 |
14 |
11.0 |
1450 |
78.7 |
4.6 |
|
200-320(I) |
480 |
100 |
200.0 |
2900 |
79.8 |
6.2 |
|
200-320(I)A |
440 |
85 |
160.0 |
2900 |
79.2 |
6.2 |
|
200-320(I)B |
400 |
70 |
110.0 |
2900 |
78.7 |
6.2 |
|
200-320(I)C |
350 |
55 |
90.0 |
2900 |
78.5 |
6.2 |
|
200-320 |
280 |
100 |
132.0 |
2900 |
81.7 |
6.2 |
|
200-320A |
265 |
85 |
110.0 |
2900 |
81.6 |
6.2 |
|
200-320B |
250 |
70 |
75.0 |
2900 |
77.8 |
6.2 |
|
200-320C |
235 |
55 |
55.0 |
2900 |
77.6 |
6.2 |
|
200-390(I) |
480 |
45 |
90.0 |
1450 |
81.5 |
3.8 |
|
200-390(I)A |
465 |
39 |
75.0 |
1450 |
80.2 |
3.8 |
|
200-390(I)B |
450 |
30 |
55.0 |
1450 |
79.5 |
3.8 |
|
200-390 |
280 |
45 |
55.0 |
1450 |
81.2 |
3.8 |
|
200-390A |
260 |
39 |
45.0 |
1450 |
80.3 |
3.8 |
|
200-390B |
235 |
30 |
30.0 |
1450 |
79.6 |
3.8 |
|
200-300(I) |
450 |
25 |
45.0 |
1450 |
82.5 |
3.6 |
|
200-300(I)A |
430 |
21 |
37.0 |
1450 |
81.7 |
3.6 |
|
200-300(I)B |
410 |
18 |
30.0 |
1450 |
81.2 |
3.6 |
|
200-300 |
280 |
25 |
30.0 |
1450 |
81.8 |
3.6 |
|
200-300A |
250 |
21 |
22.0 |
1450 |
80.9 |
3.6 |
|
200-300B |
210 |
18 |
15.0 |
1450 |
79.6 |
3.6 |
|
200-480(I) |
480 |
65 |
132.0 |
1450 |
81.5 |
4.2 |
|
200-480(I)A |
450 |
58 |
110.0 |
1450 |
81.2 |
4.2 |
|
200-480(I)B |
420 |
50 |
90.0 |
1450 |
81.1 |
4.2 |
|
200-480(I)C |
380 |
45 |
75.0 |
1450 |
80.2 |
4.2 |
|
200-480 |
280 |
65 |
75.0 |
1450 |
81.4 |
4.2 |
|
200-480A |
260 |
58 |
75.0 |
1450 |
81.3 |
4.2 |
|
200-480B |
240 |
52 |
55.0 |
1450 |
81.2 |
4.2 |
|
200-480C |
220 |
45 |
90.0 |
1450 |
81.1 |
4.2 |
|
250-520(I) |
720 |
90 |
250.0 |
1450 |
84.2 |
4.5 |
|
250-520(I)A |
650 |
78 |
200.0 |
1450 |
83.8 |
4.5 |
|
250-520(I)B |
600 |
63 |
160.0 |
1450 |
81.7 |
4.5 |
|
250-520(I)C |
550 |
48 |
110.0 |
1450 |
80.5 |
4.5 |
|
250-520 |
550 |
88 |
200.0 |
1450 |
81.2 |
4.5 |
|
250-520A |
510 |
75 |
160.0 |
1450 |
80.1 |
4.5 |
|
250-520B |
480 |
62 |
132.0 |
1450 |
79.5 |
4.5 |
|
250-520C |
450 |
48 |
90.0 |
1450 |
78.8 |
4.5 |
|
250-410(I) |
720 |
44 |
132.0 |
1450 |
81.5 |
4.2 |
|
250-410(I)A |
650 |
38 |
110.0 |
1450 |
80.8 |
4.2 |
|
250-410(I)B |
600 |
30 |
75.0 |
1450 |
80.2 |
4.2 |
|
250-410(I)C |
550 |
24 |
55.0 |
1450 |
79.5 |
4.2 |
|
250-410 |
550 |
40 |
90.0 |
1450 |
81.2 |
4.2 |
|
250-410A |
510 |
35 |
75.0 |
1450 |
80.3 |
4.2 |
|
250-410B |
480 |
30 |
55.0 |
1450 |
79.8 |
4.2 |
|
250-410C |
450 |
24 |
45.0 |
1450 |
79.3 |
4.2 |
|
250-320(I) |
720 |
20 |
55.0 |
1450 |
84.2 |
3.8 |
|
250-320(I)A |
650 |
17 |
45.0 |
1450 |
83.8 |
3.8 |
|
250-320(I)B |
600 |
14 |
37.0 |
1450 |
81.2 |
3.8 |
|
250-320 |
550 |
20 |
45.0 |
1450 |
80.5 |
3.8 |
|
250-320A |
510 |
17 |
37.0 |
1450 |
81.2 |
3.8 |
|
250-320B |
480 |
14 |
30.0 |
1450 |
79.8 |
3.8 |
|
300-480(I) |
1200 |
60 |
280.0 |
1450 |
82.8 |
4.6 |
|
300-480(I)A |
1080 |
52 |
220.0 |
1450 |
81.2 |
4.6 |
|
300-480(I)B |
1000 |
45 |
200.0 |
1450 |
80.7 |
4.6 |
|
300-480(I)C |
950 |
38 |
160.0 |
1450 |
80.3 |
4.6 |
|
300-480 |
820 |
60 |
200.0 |
1450 |
81.5 |
4.6 |
|
300-480A |
750 |
52 |
160.0 |
1450 |
80.2 |
4.6 |
|
300-480B |
700 |
45 |
132.0 |
1450 |
79.5 |
4.6 |
|
300-480C |
650 |
38 |
110.0 |
1450 |
78.8 |
4.6 |
|
300-350(I) |
1200 |
32 |
160.0 |
1450 |
80.5 |
4.6 |
|
300-350(I)A |
1080 |
28 |
132.0 |
1450 |
80.2 |
4.6 |
|
300-350(I)B |
900 |
24 |
90.0 |
1450 |
79.8 |
4.4 |
|
300-350(I)C |
850 |
20 |
75.0 |
1450 |
79.2 |
4.4 |
|
300-350 |
820 |
32 |
110.0 |
1450 |
82.5 |
4.4 |
|
300-350A |
750 |
28 |
90.0 |
1450 |
81.2 |
4.4 |
|
300-350B |
700 |
24 |
75.0 |
1450 |
80.3 |
4.4 |
|
300-350C |
650 |
20 |
55.0 |
1450 |
79.5 |
4.4 |
|
350-480(I) |
1350 |
60 |
315.0 |
1450 |
84.1 |
6.3 |
|
350-480(I)A |
1300 |
50 |
250.0 |
1450 |
83.8 |
6.3 |
|
350-480(I)B |
1200 |
42 |
200.0 |
1450 |
82.7 |
6.3 |
|
350-480(I)C |
1150 |
35 |
160.0 |
1450 |
81.8 |
6.3 |
|
350-480 |
1080 |
55 |
250.0 |
1450 |
81.2 |
6.3 |
|
350-480A |
980 |
50 |
200.0 |
1450 |
80.5 |
6.3 |
|
350-480B |
900 |
45 |
160.0 |
1450 |
79.8 |
6.3 |
|
350-480C |
820 |
38 |
132.0 |
1450 |
78.9 |
6.3 |
|
350-380(I) |
1350 |
30 |
160.0 |
1450 |
81.5 |
5.8 |
|
350-380(I)A |
1300 |
26 |
132.0 |
1450 |
80.8 |
5.8 |
|
350-380(I)B |
1200 |
22 |
110.0 |
1450 |
80.2 |
5.8 |
|
350-380(I)C |
1100 |
18 |
90.0 |
1450 |
79.6 |
5.8 |
|
350-380 |
1080 |
30 |
132.0 |
1450 |
82.2 |
5.8 |
|
350-380A |
980 |
26 |
110.0 |
1450 |
81.7 |
5.8 |
|
350-380B |
900 |
22 |
75.0 |
1450 |
80.5 |
5.8 |
|
350-380C |
820 |
18 |
55.0 |
1450 |
80.1 |
5.8 |
|
400-500(I) |
1350 |
60 |
315.0 |
1450 |
84.1 |
6.2 |
|
400-500(I)A |
1300 |
50 |
280.0 |
1450 |
83.8 |
6.2 |
|
400-500(I)B |
1250 |
45 |
250.0 |
1450 |
83.3 |
6.2 |
|
400-500(I)C |
1200 |
42 |
220.0 |
1450 |
82.8 |
6.2 |
|
400-500 |
1200 |
70 |
315.0 |
1450 |
87.5 |
6.2 |
|
400-500A |
1170 |
65 |
280.0 |
1450 |
84.8 |
6.2 |
|
400-500B |
1100 |
55 |
250.0 |
1450 |
83.7 |
6.2 |
|
400-500C |
1000 |
45 |
200.0 |
1450 |
82.5 |
6.2 |
|
400-480(I) |
1600 |
40 |
250.0 |
970 |
83.6 |
5.2 |
|
400-480(I)A |
1500 |
32 |
200.0 |
970 |
82.2 |
5.2 |
|
400-480(I)B |
1400 |
26 |
160.0 |
970 |
81.5 |
5.2 |
|
400-480(I)C |
1300 |
20 |
110.0 |
970 |
80.7 |
5.2 |
|
400-480 |
1080 |
40 |
185.0 |
970 |
85 |
5.2 |
|
400-480A |
1020 |
32 |
160.0 |
970 |
84.5 |
5.2 |
|
400-480B |
950 |
26 |
110.0 |
970 |
84 |
5.2 |
|
400-480C |
900 |
22 |
90.0 |
970 |
83.5 |
5.2 |
|
500-480 |
1350 |
60 |
315.0 |
1450 |
84.1 |
6.3 |
|
500-480A |
1300 |
55 |
280.0 |
1450 |
83.3 |
6.3 |
|
500-480B |
1250 |
50 |
250.0 |
1450 |
82.5 |
6.3 |
|
500-480C |
1200 |
45 |
220.0 |
1450 |
82.1 |
6.3 |
|
500-500 |
2020 |
32 |
250.0 |
970 |
82.8 |
5.3 |
|
500-500A |
1950 |
28 |
220.0 |
970 |
81.5 |
5.3 |
|
500-500B |
1880 |
24 |
200.0 |
970 |
80.7 |
5.3 |
|
500-500C |
1800 |
20 |
160.0 |
970 |
80.2 |
5.3 |
感谢您访问我们扬子江泵业的网站www.yzj.cc，如有任何水泵疑问我们一定会尽心尽力为您提供优质的服务。
