2BV型水环式真空泵的安装说明与安装尺寸：

2BV型水环式真空泵及压缩机系统由真空泵（压缩机）、电动机、气水分离器管路组成，如图（二）所示。
2BV型水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入2BV真空泵或压缩机，然后经排气管进入气水分离器中，经气水分离器排气管排出。当作为压缩机使用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去。2BV型水环式真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用，其余工作水由供水管补充，供水量的大小，由供水管上的阀门来调整。
气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器有溢水管；压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

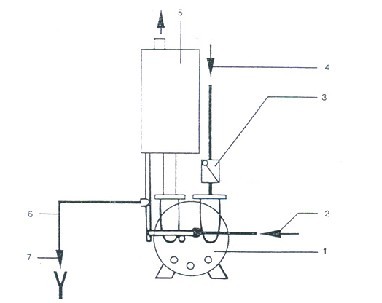

图（二）2BV型水环式真空泵系统示意图

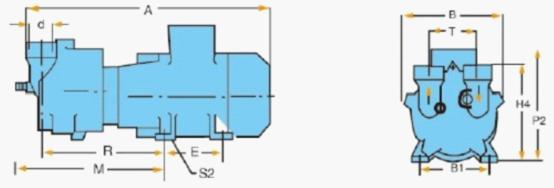

图（三）2BV-2060/2061/2070/2071水环真空泵外形尺寸

型号	A	B	B1	R	T	H4	P2	M	E	S2	d/DIN
2060	450	186	140	203	110	186	250	245.5	100	10	G1''
2061	475	186	140	223	110	186	250	286.5	100	10	G1''
2070	565	224	160	260	110	210	270	314	140	12	G11/2''
2071	590	224	190	290	110	222	300	344	140	12	G11/2''

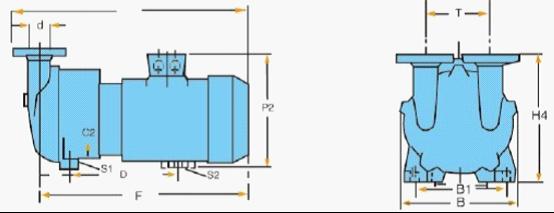

图（四）2BV- 5110/5111/5121/5131/5161水环真空泵外形尺寸

型号	A	B	B1	B2	K	W	T	E	F	H4	P2	S1	S2	C1	C2
5110	674	325	255	190	350	180	340	93	567	361	330	12	12	15	26
5111	669	325	265	216	345	180	340	92	589	371	365	12	12	18	26
5121	772	347	265	216	430	200	382	136	681	385	365	12	12	18	26
5131	850	377	300	254	475	200	382	103	759	427	435	15	14	20	30
5161	1060	479	370	370	617.5	250	450	137.5	959.5	521	485	15	15	20	30

法兰尺寸表：

型号	d1	d2	d3	d4	d5
5110	19	160	123	97	52
5111	19	160	123	97	52
5121	19	182	142	113	66.5
5131	19	182	142	113	66.5
5161	22	200	156	130	80

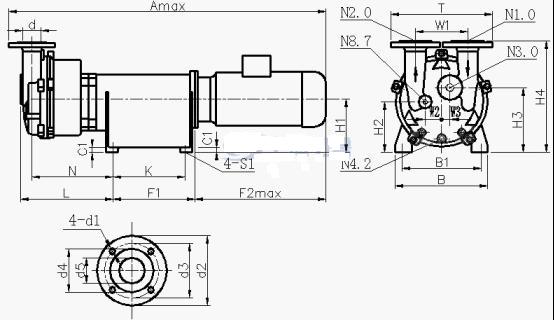

图（五）2BV-6110/6111/6121/6161/水环真空泵外形尺寸

型号	Amax	B	B1	C1	F1	F2max	H1	H2	H3	H4	K	L	N	W1
2BV6110	1190	325	255	26	291	450	160	173	223	381	250	319	281	180
2BV6111	1237	325	279	26	360	470	180	196	242	401	320	365	327	180
2BV6121	1368	347	279	26	360	575	180	197	247	415	320	384	342	200
2BV6131	1495	377	320	26	461	585	215	234	287	467	414	405	357	200
2BV6161	1625	479	320	26	461	640	215	230	310	526	414	480	416	250
型号	W2	W3	S1	T	d1	d2	d3	d4	d5	d	N3.0	N4.2	N8.7
2BV6110	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6111	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6121	57	29	φ13	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6131	57	29	φ15	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6161	81	41	φ15	450	22	200	156	130	80	DN80	G3/4"	G3/8"	G3/8"

六、2BV型水环式真空泵的设备安装：

　　 1、2BV型水环式真空泵的安装：
　　 2BV型水环式真空泵和压缩机在安装时，安装面必须水平，并通过底角的孔用螺栓安装牢固。为防止在安装时焊渣进入真空泵，在安装时，应在吸气管上安装上过滤网。
　　 2、2BV型水环式真空泵气水分离器的安装
　　 2BV型水环式真空泵气水分离器可直接安装在水环真空泵的排气口上，并用螺栓固定牢固。气水分离器有一管路与泵相连，由此供给水环真空泵工作需水量，其余工作水由供水管供给，供水量大小由管路上的阀门调节。
　　 2BV型水环式真空泵或压缩机的进气管上应装有逆止阀，以便在停车时，防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。

七、2BV型水环式真空泵的启动及停车：

1、2BV型水环式真空泵启动
2BV型水环式真空泵长期停车的泵在开动以前，必须用手转动数圈，以证实水环真空泵内没有卡住或其它损坏现象。
2BV型水环式真空泵启动按以下顺序进行（参见图五）
（1）打开排气管阀门。
（2）启动电动机（应注意电机的正反转）
（3）迅速打开图五供水管2。逐渐增加供水量，至供水量符合规定要求为止，（应注意不要干运行真空泵）。
　　
2、2BV型水环式真空泵停车
2BV型水环式真空泵停车按以下顺序：
（1）（如进气管有阀门）关闭进气管上的阀门。
（2）关闭供水管2，并迅速关停真空泵。
（3）停车后应将泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂。

八、2BV水环式真空泵的维护：

1、2BV型水环式真空泵为避免磨损叶轮、泵体或卡住叶轮，随气体和工作液进入泵腔的灰尘颗粒，可通过2BV型水环式真空泵泵底部的冲洗口冲洗掉。
2、如果用硬水作工作液，须经软化，或在一定周期内用溶液清洗泵。
3、2BV型水环式真空泵电动机常工作的轴承比周围温度高15℃～20℃，高不允许超过55℃～60℃，正常工作的轴承每年应装油1-2次，每年至少清洗轴承一次，并将润滑油全部更换。
4、2BV型水环式真空泵采用的机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需更换新零件。

九、2BV型水环式真空泵的故障和消除方法：

2BV型水环式真空泵故障现象	2BV型水环式真空泵可能原因	2BV型水环式真空泵排除方法
2BV型水环式真空泵电机不起动；无声音	两根电源线断裂	检查接线
电机不起动；有嗡嗡声	一根接线断，电机转子堵转叶轮故障电机轴承故障	必要时排空清洁泵，修正叶轮间隙换叶轮换轴承
电机开动时，电流断路器跳闸	绕组短路电机过载排气压力过高工作液过多	检查电机绕组降低工作液流量降低排气压力减少工作液
消耗功率过高	产生沉淀	清洁、除掉沉淀
2BV型水环式真空泵不产生真空	无工作液系统泄漏严重旋转方向错	检查工作液修复泄漏处更换两根导线改变旋转方向
2BV型水环式真空泵真空度太低	泵太小工作液流量太小工作液温度过高（<15℃）磨蚀系统轻度泄漏密封泄漏	用大一点的泵加大工作液流量冷却工作液，加大流量更换零件修复泄漏处检查密封
2BV型水环式真空泵尖锐噪声	产生气蚀工作液流量过高	联接气体蚀保护件检查工作液，降低流量
2BV型水环式真空泵泄漏	密封垫坏	检查所有密封面
