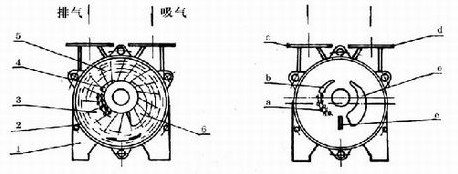

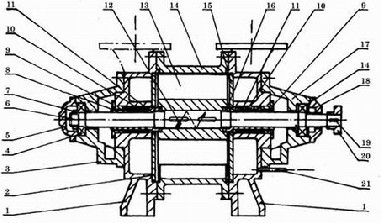

SK型水环式真空泵的工作原理及结构图：

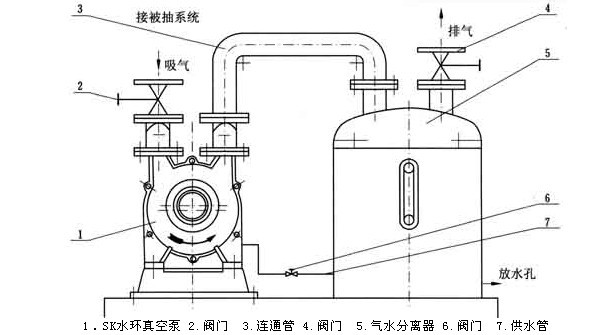

SK型水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入真空泵或压缩机，然后经导气弯管排入气水分离器中，经气水分离器排气管排出。当SK型水环式真空泵作为压缩机用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去，而水则留在气水分离器中，为使气水分离器的水位保持一定而装有自动溢水开关，当水位高于所要求水位时，溢水开关打开，水从溢水管溢出，当水位低于要求水位时，溢水开关关闭，气水分离器中水位上升，达到所要求水位。真空泵或压缩机内的工作水是由气水分离器供给(也可用自来水)的，供水量的大小，由供水管上的阀门来调整。

　　SK型水环式真空泵气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器只有溢水管。压送气体时，吸气口为常压(也可为真空状态)，排气口压力高于一个大气压；为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

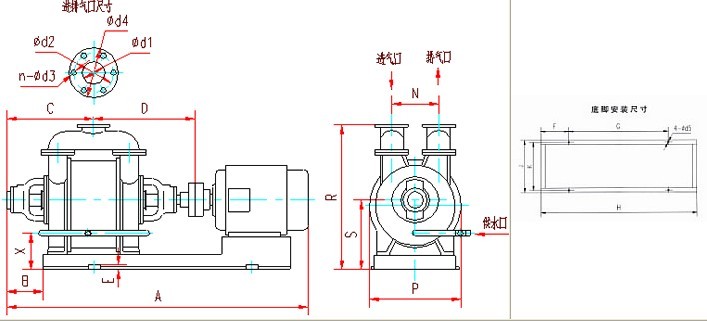

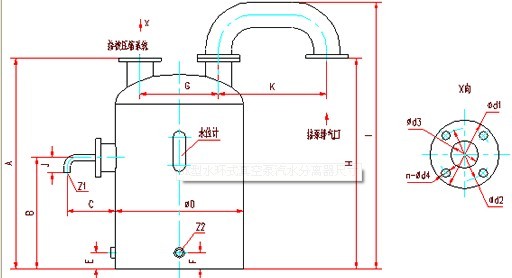

SK型水环式真空泵汽水分离器的安装尺寸图：

1、气水分离器根据外形图安装在地基上。
2、若有必要改变安装位置时，应注意分离器与泵的连接管路不得过长，转弯不得过急，否则气水混合物在管路中流动损失必将增加，增大了排气阻力，会因此降低流量和真空度，增加功率消耗。
3、气水分离器的进气口法兰与泵排气口法兰之间由弯管连接。

SK型水环式真空泵整机安装说明：

SK型水环式真空泵或压缩机的排气管与气水分离器的进气管相连，当作为压缩机使用时，气水分离器的排气管与利用压缩气体的系统相连，一般情况下，要求管路不得过长，转弯不得过急。当作SK型水环式真空泵用时，气体由水气分离器的排气口排至大气。若为改善工作环境，可将气体通过管路排至工作地点以外。

　　SK型水环式真空泵或压缩机的进气管上应装有闸阀，以便在停车时，先行关闭，防止SK型水环式真空泵或压缩机内的水在排气管方面的压力作用下返回系统。为方便工作，好在进气口与阀门之间安装一只真空表，以便随时检查SK型水环式真空泵的工作情况是否正常。当作为压缩机使用时，应在气水分离器的排气管路上安装闸阀，(好为单向阀以保证发生异常情况时，不致使气体返回，以致使工作水返回系统)，在排气管和阀门之间安装一只压力表，可随时检查压送气体是否达到所需压力。

　SK型水环式真空泵或压缩机进气口前应加装过滤网，以防颗粒物体进入泵内。

SK型水环式真空泵启动与停车：

1、SK型水环式真空泵启动：

长期停车的SK型水环式真空泵在开动以前，必用手转动数周，以证实泵内没有卡信或其它损坏现象。启动按以下顺序进行(参见设备说明图）。
1) 关闭进气管路上的闸阀4；
2) 启动电动机(从传动方向看，电机为顺时针方向旋转，右侧为吸气口，左侧为排气口)。SK型水环式真空泵为机械密封，应先给机械密封加水再起动电动机；
3) 打开供水管上的阀门6或直接用自来水向SK型水环式真空泵内供水扒逐渐增加供水量，至供水量符合规定要求为止；
4) 当SK型水环式真空泵达极限真空或大压力时，打开进气管路上的间阀2，泵开始正常工作；
5) 调整填料压盖，使水成滴往外滴为好；
6) 由阀门来调整气水分离器向SK型水环式真空泵供水量，以便在要求的技术条件下运转，使功率消耗小，达到性能指标，满足工作要求；
7) 调整供水管供给气水分离器的水量，以便用小的水耗量，保证SK型水环式真空泵内所要求的技术规范；
8) SK型水环式真空泵在极限压力下工作时，泵内可能由于物理作用而发生爆炸声，但功率消耗并不增大，可将进气管路上的阀门打开，使之进入少量气体，爆炸声即行消失。如果爆炸声不消失，且功率消耗增大，则表明SK型水环式真空泵已发生故障，应停车检修。

2、SK型水环式真空泵停车：

停车应按以下顺序：
1) 关闭进气管上的阀门（做压缩用时应先关闭排气管上的阀门，然后关闭吸气阀）；
2) 关闭供水管路上的闸阀，停水后，不应立即停SK型水环式真空泵，应使泵继续运转1-2分钟，排出部分工作液。泵为机械密封，机械密封的冷却水不能关闭；
3) 关闭电动机，再关闭机械密封冷却水；
4）如果停车时间超过一天，必须将SK型水环式真空泵及气水分离器内的水放掉，以防锈蚀。

SK型水环式真空泵维护：

1．经常检査SK型水环式真空泵轴承的工作和润滑情况。
2．正常工作的轴承比周围温度高15℃-20℃，高不允许超过55℃-60℃：，正常工作的SK型水环式真空泵轴承每年应装油3-4次。每年至少清洗轴承一次，并将润滑油牵部更换。
3．如果是填料密封，应定期地压紧填料，如果填料因磨损而不能保证所需要的密封性能时，应更换新填料。填料不能压得过紧。正常压紧的填料，允许水成滴滴出，以保证SK型水环式真空泵冷却和加强密封性。
如果采用机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需更换SK型水环式真空泵新零件。

SK型水环式真空泵拆卸与装配：

SK型水环式真空泵拆卸：

SK型水环式真空泵的拆卸分为部分拆卸检査和完全拆卸修理及更换零件，在拆卸前应将泵腔内的水放出.并将进气及排气拆下。在拆卸过程中，应将所有的垫谨慎地取下，如发生损坏'应在装配时更抽象同样厚度的新垫。泵应从后端（无联轴器一端） 开始拆卸，其顺序如下：
1、松开并取下两连通管（SK-1.5/3无连通管）；
2、松开并取下后轴承压盖；
3、用钩板手将圆螺母松开，取下填料压盖；
4、松开填料压盖螺帽，取下填料压盖:
5、松开泵体和端盖的联接螺栓和泵脚处的累栓；
6、在泵体下加一支承，然后从轴上取下端盖；
7、取下泵体。SK型水环式真空泵的部分拆卸至此为止，此时泵的工作部分及各个进零件可进行检查及清洗。完全拆卸，应按下列顺序继续进行；
8、松开另一个泵脚螺栓，从底座上取下泵头；
9、取下SK型水环式真空泵联轴器
10、从轴上取下联轴器的键
11、取下前轴承压盖；
12、松开轴承备背帽，取下轴承架和轴承；
13、松开填料压盖的压紧螺帽，取下填料压盖；
14、将轴和叶一同从端盖中取出；
15、从轴上取下轴套；
16、从轴上取叶轮。
拆卸SK型水环式真空泵完毕，应将配合面和和螺纹仔细擦净涂上机油。

SK型水环式真空泵装配:
①装配前清洗留在配合面上的垫并仔细擦净：
②清除轴承和轴承架内的旧油并更换新油：
③装配顺序与拆卸顺序相反。
装配时主要的是调整叶轮端面和端盖上园盘的间隙,间隙的大小，直接影响SK型水环式真空泵的性能,两边总间隙按下表规定间隙，由泵体和端盖之间加垫获得,叶轮两端面间隙应均匀,可松紧SK型水环式真空泵轴套或背帽以移动叶轮来调整。
