含气液体的输送

时间：2012/3/22 来源：浙江扬子江泵业有限公司

输送含气液体时，泵的流量、扬程、效率均有所下降，含气量愈大，下降愈快(见图

2-75)。随着含气量的增加，泵容易出现噪声和振动，严重时会加剧腐蚀或出现断流、断轴现象。各种类型泵输送介质的允许含气量极限见表2-37。

表2-37各类泵含气量的允许极限

泵类型	离心泵	旋涡泵	容积式泵
允许含气量极限，％(体积)	<5	5～20	5～20

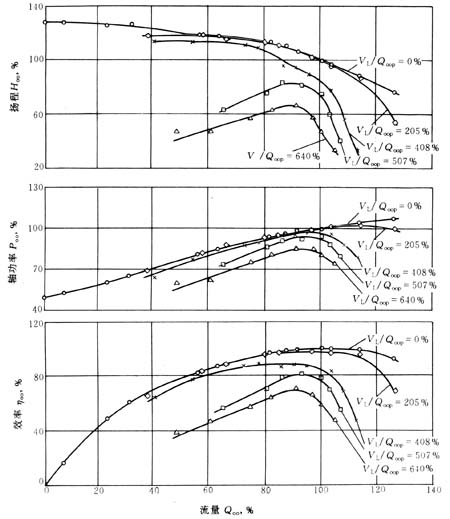

输送含气介质对单级离心泵的影响

为保证泵的可靠运转应尽量采取以下措施降低输送介质的含气量。

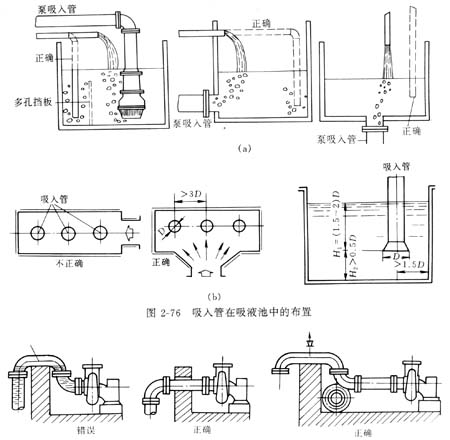

(1)吸液池的结构型式和泵吸入管的布置应使并联泵能等量吸入液体，并要求泵吸入管口在吸液池内应具有一定的淹没深度(日。)，离池底有一定的悬空高度(H。)，可参见图2-76。

(2)吸液池的进液管、回流管、废液收集管要远离泵的吸入管口，以免空气泡在没有消失之前就很快被泵吸入，同时吸入管不能放在池中央，也不能太靠近池壁(一般离池壁小为1．5D)，以免产生旋涡或抽空(见图2-76)。

(3)保证管路接头处密封良好，避免空气漏入。

(4)吸入管路布置时应避免形成空气囊的部位(见图2-77)。
