氟塑料化工泵,氟塑料磁力泵,氟塑料离心泵

时间：2012/2/23 来源：浙江扬子江泵业有限公司

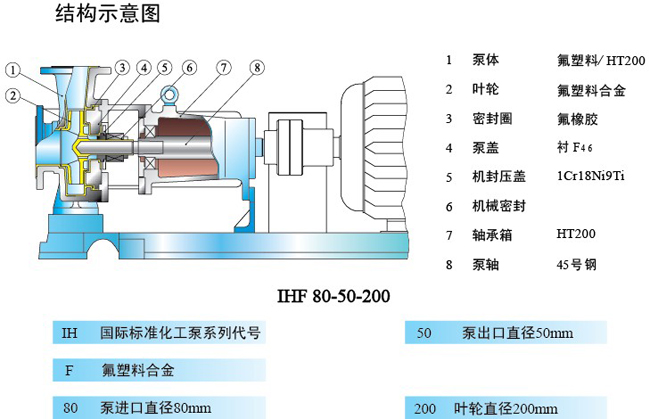

IHF单级单吸式氟塑料合金化工离心泵（简称IHF离心泵）是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。适用温度：-50℃~150℃，当使用温度超过120℃时，泵叶轮需采用耐高温材料。适宜连续输送任意浓度的强酸、强碱、有机溶剂、强氧化剂等高危液态化学介质，当输送固体颗粒含量5%左右的液态腐蚀性介质时，需配套耐腐耐磨机械密封。若对泵扬程要求不高的工况，建议选用1450转/分低转速电机，可大大延长泵的使用寿命。

性能与参数

型   号

转速 n=2900 r/min

转速 n=1450 r/min

流量
(m³/h)

扬程
(m)

电机功率
(KW)

汽蚀余量(m)

效率
(%)

流量
(m³/h)

扬程
(m)

电机功率
(KW)

汽蚀余量(m)

效率
(%)

IHF40-25-125

6.3

20

1.5

3.0

51

3.6

5

0.37

3.0

42

IHF40-25-160

32

2.2

3.0

46

8

0.55

3.0

45

IHF40-25-200

50

4

3.0

39

12.5

0.75

3.0

41

IHF40-25-250

80

7.5

3.0

41

20

1.5

3.0

49

IHF50-32-125

12.5

20

2.2

3.0

51

6.3

5

0.55

3.0

45

IHF50-32-160

32

4

3.0

46

8

0.55

3.0

40

IHF50-32-200

50

7.5

3.0

39

12.5

1.1

3.0

33

IHF65-50-125

25

20

3

3.5

62

12.5

5

0.55

3.5

55

IHF65-50-160

32

5.5

3.5

57

8

1.1

3.5

51

IHF65-40-200

50

11

3.5

52

12.5

1.5

3.5

46

IHF65-40-250

80

18.5

3.5

50

20

3

3.5

43

IHF80-65-125

50

20

5.5

4.0

69

25

5

1.1

4.0

64

IHF80-65-160

32

11

4.0

67

8

1.5

4.0

62

IHF80-50-200

50

15

4.0

63

12.5

2.2

4.0

57

IHF80-50-250

80

30

4.0

66

20

5.5

4.0

51

IHF100-80-125

100

20

11

4.5

77

50

5

1.5

4.5

74

IHF100-80-160

32

15

4.5

73

8

2.2

4.5

69

IHF100-65-200

50

30

4.5

73

12.5

5.5

4.5

68

IHF100-65-250
80 45 4.0 76 20 11 4.0 65

IHF125-80-125

160

20

22

5.0

62

80

5

4

5.0

58

IHF125-80-160

32

30

5.0

70

8

5.5

5.0

74

IHF125-100-200

200

50

55

5.0

65

100

12.5

11

5.0

57

IHF125-100-250
80 75 5.0 68 20 15 5.0 60

IHF125-100-280
100 90 5.0 73 25 15 5.0 62

IHF150-125-250

→
→
　

　

　

200

20

22

5.0

62

IHF150-125-315

→

→

　

　

　

32

37

5.0

71

IHF150-125-400
→ → 　　　 50 45/55 5.5 74

IHF200-150-250
→ → 　　　 400 20 45/55 5.5 68

IHF200-150-315
→ → 　　　 32 55/75 5.5 74

IHF200-150-400
→ → 　　　 50 90/110 5.5 77

一、概述：
　　CQB型氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

二、产品特点：
    CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。该系列磁力泵均可配备泵类用保护器，以防止机组空运转或超负荷，造成泵内部件或配套电机损坏。详细介绍请参见泵类保护器页面。

三、用途：
    本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。

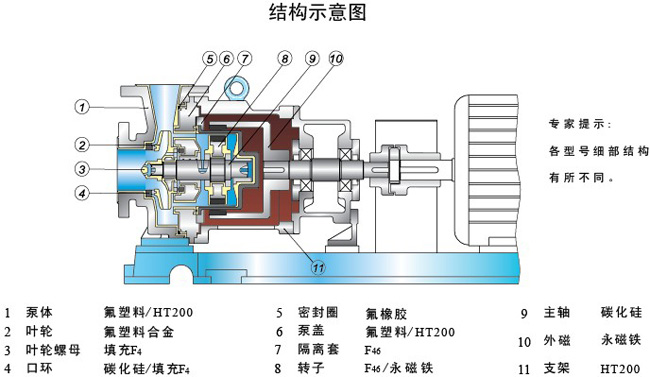

四、结构示意图

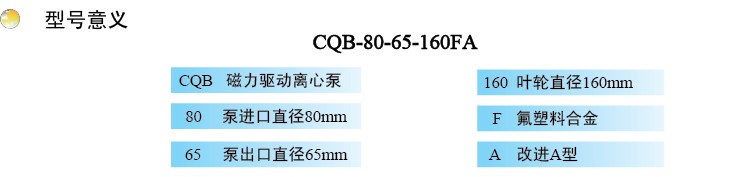

五、性能参数表：

规格型号

流量

扬程

汽蚀余量

转速

口径 (mm)

电机
功率

重量
(kg)

(m3/h)

(m)

(m)

(r/min)

进口

出口

CQB16-12-50F

0.3

2.5

9

2900

16

12

25w

5

0.6

2

0.9

1.8

CQB15-15-65F

0.6

3.5

6

2900

15

15

180w

7

0.8

3.2

1

3.5

CQB20-15-75F

1.3

7.4

6

2900

20

15

180w

8

1.6

7

2

6

CQB25-20-100F

2.1

11

6

2900

25

20

370w

12

2.5

10.5

2.9

10

CQB32-20-110F

3

14

6

2900

32

20

550w

18

5.5

13

6

10

CQB40-25-120F

3.8

17

5

2900

40

25

750w

35

6.3

15

7.5

13

CQB40-25-160F

3

34

5

2900

40

25

3kw

50

6.3

32

8

28

CQB40-40-100F

3.5

12

5

2900

40

40

550w

20

6

11

6.8

9

CQB40-40-125F

3.5

20

3.7

2900

40

40

1.1kw

40

6.5

17.5

7.8

14

CQB50-32-125F

7.5

22

3.5

2900

50

32

1.5kw

45

12

20

15

18.5

CQB50-32-160F

6

34

5

2900

50

32

4kw

70

12.5

32

15

25

CQB65-50-150F

15

27

4

2900

65

50

4kw

100

20

25

25

23

CQB65-50-160F

13

34

4

2900

65

50

4kw

100

17.5

32

20

30

CQB65-50-180F

5

41

4

2900

65

50

5.5kw

120

8

38

10

37

CQB50-32-125FL

7.5

22

3.5

2900

50

32

2.2kw

90

12.5

20

15

18.5

CQB50-32-160FL

7.5

34

3.5

2900

50

32

4kw

128

12.5

32

15

30

CQB50-32-200FL

7.5

53

3.5

2900

50

32

7.5kw

210

12.5

50

15

48

CQB65-40-200FL

15

53

4

2900

65

40

11kw

180

25

50

30

47

CQB65-40-250F

25

80

4

2900

65

40

18.5kw

240

CQB80-65-125F

30

22

4

2900

80

65

7.5kw

180

50

20

60

18.5

CQB80-65-160FL

30

34

4

2900

80

65

11kw

180

50

32

60

29

CQB80-50-200FL

30

53

4

2900

80

50

18.5kw

250

50

50

60

47

CQB80-50-250F

50

80

4.5

2900

80

50

30kw

290

CQB100-80-160FL

60

35

5

2900

100

80

18.5kw

300

100

32

120

28

CQB100-65-200F

100

50

5

2900

100

65

30kw

350

一、概述
FZB 系列氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
适用温度：-50℃～130℃
二、设计特点：
FZB自吸泵突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的佳选择。
三、泵的轴封：
该泵采用目前为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

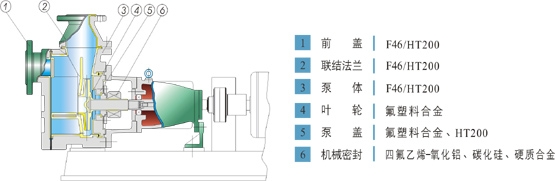

四、结构与材料：

五、性能参数

型号

流量
(m³/h)

扬程
(m)

口径
(mm)

电机功率
(Kw)

自吸高度
(m)

转速
（r/min)

25FZB-20L

1.5

22

25

25

2.2

3

2900

3.6

20

25

25

4.5

15

25

25

32FZB-20L

3.6

22

32

32

2.2

3

2900

5

20

32

32

5.5

15

32

32

40FZB-20D

6

22

40

40

3

3

2900

8

20

40

40

12

28

40

40

40FZB-30L

6

32

50

50

4

3

2900

12

30

50

50

15

28

50

50

50FZB-20D

8

22

50

50

3

3

2900

12

20

50

50

15

17

50

50

50FZB-30L

8

32

50

50

4

3

2900

12

30

50

50

15

28

50

50

50FZB-45L

8

47

50

32

7.5

3.5

2900

12

45

50

32

15

43

50

32

50FZB-70L

12.5

70

50

32

11

3.5

2900

65FZB-20L

25

20

65

50

5.5

3.5

2900

65FZB-25L

25

25

65

50

5.5

3.5

2900

65FZB-30L

15

32

65

50

7.5

3.5

2900

25

30

65

50

35

27

65

50

65FZB-45L

15

47

65

40

11

4

2900

25

45

65

40

35

38

65

40

65FZB-70L

25

70

65

40

18.5

4

2900

80FZB-20L

40

20

80

65

5.5

4

2900

80FZB-30L

35

32

80

65

11

4

2900

50

30

80

65

60

25

80

65

80FZB-45L

35

47

80

65

15

4

2900

50

45

80

65

60

42

80

65

80FZB-70L

50

70

80

50

30

4

2900

100FZB-20L

100

20

100

80

11

4

2900

100FZB-30L

65

32

100

80

18.5

4

2900

100

45

100

80

110

40

100

80

100FZB-45L

65

46

100

80

30

4

2900

100

45

100

80

110

40

100

80

注：带“L”为长支架型，其余为短支架型
若客户所需产品规格不在此范围内，我公司可根据用户需要进行调整

型号	转速 n=2900 r/min					转速 n=1450 r/min
型号	流量 (m³/h)	扬程 (m)	电机功率 (KW)	汽蚀余量(m)	效率 (%)	流量 (m³/h)	扬程 (m)	电机功率 (KW)	汽蚀余量(m)	效率 (%)
IHF40-25-125	6.3	20	1.5	3.0	51	3.6	5	0.37	3.0	42
IHF40-25-160		32	2.2	3.0	46		8	0.55	3.0	45
IHF40-25-200		50	4	3.0	39		12.5	0.75	3.0	41
IHF40-25-250		80	7.5	3.0	41		20	1.5	3.0	49
IHF50-32-125	12.5	20	2.2	3.0	51	6.3	5	0.55	3.0	45
IHF50-32-160		32	4	3.0	46		8	0.55	3.0	40
IHF50-32-200		50	7.5	3.0	39		12.5	1.1	3.0	33
IHF65-50-125	25	20	3	3.5	62	12.5	5	0.55	3.5	55
IHF65-50-160		32	5.5	3.5	57		8	1.1	3.5	51
IHF65-40-200		50	11	3.5	52		12.5	1.5	3.5	46
IHF65-40-250		80	18.5	3.5	50		20	3	3.5	43
IHF80-65-125	50	20	5.5	4.0	69	25	5	1.1	4.0	64
IHF80-65-160		32	11	4.0	67		8	1.5	4.0	62
IHF80-50-200		50	15	4.0	63		12.5	2.2	4.0	57
IHF80-50-250		80	30	4.0	66		20	5.5	4.0	51
IHF100-80-125	100	20	11	4.5	77	50	5	1.5	4.5	74
IHF100-80-160		32	15	4.5	73		8	2.2	4.5	69
IHF100-65-200		50	30	4.5	73		12.5	5.5	4.5	68
IHF100-65-250		80	45	4.0	76		20	11	4.0	65
IHF125-80-125	160	20	22	5.0	62	80	5	4	5.0	58
IHF125-80-160	160	32	30	5.0	70	80	8	5.5	5.0	74
IHF125-100-200	200	50	55	5.0	65	100	12.5	11	5.0	57
IHF125-100-250		80	75	5.0	68		20	15	5.0	60
IHF125-100-280		100	90	5.0	73		25	15	5.0	62
IHF150-125-250	→	→				200	20	22	5.0	62
IHF150-125-315	→	→					32	37	5.0	71
IHF150-125-400	→	→					50	45/55	5.5	74
IHF200-150-250	→	→				400	20	45/55	5.5	68
IHF200-150-315	→	→					32	55/75	5.5	74
IHF200-150-400	→	→					50	90/110	5.5	77

规格型号	流量	扬程	汽蚀余量	转速	口径 (mm)		电机功率	重量 (kg)
	(m3/h)	(m)	(m)	(r/min)	进口	出口
CQB16-12-50F	0.3	2.5	9	2900	16	12	25w	5
	0.6	2
	0.9	1.8
CQB15-15-65F	0.6	3.5	6	2900	15	15	180w	7
	0.8	3.2
	1	3.5
CQB20-15-75F	1.3	7.4	6	2900	20	15	180w	8
	1.6	7
	2	6
CQB25-20-100F	2.1	11	6	2900	25	20	370w	12
	2.5	10.5
	2.9	10
CQB32-20-110F	3	14	6	2900	32	20	550w	18
	5.5	13
	6	10
CQB40-25-120F	3.8	17	5	2900	40	25	750w	35
	6.3	15
	7.5	13
CQB40-25-160F	3	34	5	2900	40	25	3kw	50
	6.3	32
	8	28
CQB40-40-100F	3.5	12	5	2900	40	40	550w	20
	6	11
	6.8	9
CQB40-40-125F	3.5	20	3.7	2900	40	40	1.1kw	40
	6.5	17.5
	7.8	14
CQB50-32-125F	7.5	22	3.5	2900	50	32	1.5kw	45
	12	20
	15	18.5
CQB50-32-160F	6	34	5	2900	50	32	4kw	70
	12.5	32
	15	25
CQB65-50-150F	15	27	4	2900	65	50	4kw	100
	20	25
	25	23
CQB65-50-160F	13	34	4	2900	65	50	4kw	100
	17.5	32
	20	30
CQB65-50-180F	5	41	4	2900	65	50	5.5kw	120
	8	38
	10	37
CQB50-32-125FL	7.5	22	3.5	2900	50	32	2.2kw	90
	12.5	20
	15	18.5
CQB50-32-160FL	7.5	34	3.5	2900	50	32	4kw	128
	12.5	32
	15	30
CQB50-32-200FL	7.5	53	3.5	2900	50	32	7.5kw	210
	12.5	50
	15	48
CQB65-40-200FL	15	53	4	2900	65	40	11kw	180
	25	50
	30	47
CQB65-40-250F	25	80	4	2900	65	40	18.5kw	240
CQB80-65-125F	30	22	4	2900	80	65	7.5kw	180
	50	20
	60	18.5
CQB80-65-160FL	30	34	4	2900	80	65	11kw	180
	50	32
	60	29
CQB80-50-200FL	30	53	4	2900	80	50	18.5kw	250
	50	50
	60	47
CQB80-50-250F	50	80	4.5	2900	80	50	30kw	290
CQB100-80-160FL	60	35	5	2900	100	80	18.5kw	300
	100	32
	120	28
CQB100-65-200F	100	50	5	2900	100	65	30kw	350

型号	流量 (m³/h)	扬程 (m)	口径 (mm)		电机功率 (Kw)	自吸高度 (m)	转速（r/min)
25FZB-20L	1.5	22	25	25	2.2	3	2900
	3.6	20	25	25
	4.5	15	25	25
32FZB-20L	3.6	22	32	32	2.2	3	2900
	5	20	32	32
	5.5	15	32	32
40FZB-20D	6	22	40	40	3	3	2900
	8	20	40	40
	12	28	40	40
40FZB-30L	6	32	50	50	4	3	2900
	12	30	50	50
	15	28	50	50
50FZB-20D	8	22	50	50	3	3	2900
	12	20	50	50
	15	17	50	50
50FZB-30L	8	32	50	50	4	3	2900
	12	30	50	50
	15	28	50	50
50FZB-45L	8	47	50	32	7.5	3.5	2900
	12	45	50	32
	15	43	50	32
50FZB-70L	12.5	70	50	32	11	3.5	2900
65FZB-20L	25	20	65	50	5.5	3.5	2900
65FZB-25L	25	25	65	50	5.5	3.5	2900
65FZB-30L	15	32	65	50	7.5	3.5	2900
	25	30	65	50
	35	27	65	50
65FZB-45L	15	47	65	40	11	4	2900
	25	45	65	40
	35	38	65	40
65FZB-70L	25	70	65	40	18.5	4	2900
80FZB-20L	40	20	80	65	5.5	4	2900

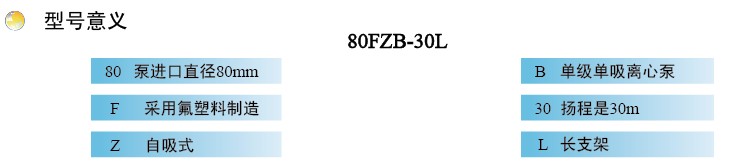

80FZB-30L	35	32	80	65	11	4	2900
	50	30	80	65
	60	25	80	65
80FZB-45L	35	47	80	65	15	4	2900
	50	45	80	65
	60	42	80	65
80FZB-70L	50	70	80	50	30	4	2900
100FZB-20L	100	20	100	80	11	4	2900
100FZB-30L	65	32	100	80	18.5	4	2900
	100	45	100	80
	110	40	100	80
100FZB-45L	65	46	100	80	30	4	2900
	100	45	100	80
	110	40	100	80
注：带“L”为长支架型，其余为短支架型若客户所需产品规格不在此范围内，我公司可根据用户需要进行调整
