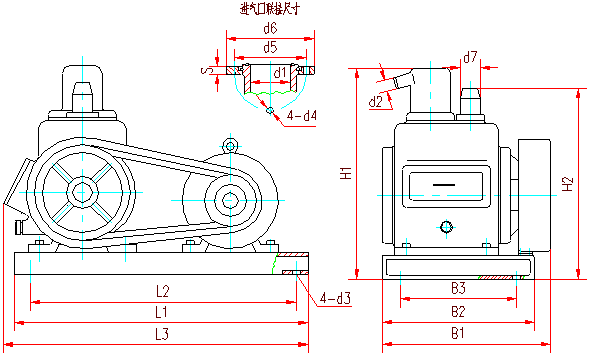

2X系列双级旋片真空泵安装尺寸
时间：2010/5/20 来源：浙江扬子江泵业有限公司
2X系列双级旋片真空泵安装尺寸：
|
代号 |
H1 |
H2 |
L1 |
L2 |
L3 |
B1 |
B2 |
B3 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2X-2 |
348 |
326 |
460 |
400 |
460 |
280 |
260 |
170 |
φ25 |
φ29 |
φ7 |
/ |
/ |
/ |
φ29 |
|
2X-4 |
375 |
360 |
520 |
480 |
533 |
300 |
260 |
200 |
φ25 |
φ28 |
φ11 |
/ |
/ |
/ |
φ28 |
|
2X-8 |
408 |
403 |
560 |
520 |
593 |
328 |
280 |
210 |
φ40 |
φ44 |
φ11 |
/ |
/ |
/ |
φ44 |
|
2X-15 |
540 |
490 |
775 |
736 |
792 |
531 |
495 |
364 |
φ36 |
G2.5" |
φ14 |
φ7 |
φ70 |
φ85 |
/ |
|
2X-30A |
540 |
540 |
780 |
730 |
780 |
500 |
390 |
340 |
φ63 |
G2.5" |
φ16 |
φ9 |
φ105 |
φ125 |
/ |
|
2X-70A |
692 |
675 |
908 |
848 |
908 |
650 |
530 |
470 |
φ80 |
G3" |
φ20 |
φ9 |
φ125 |
φ145 |
/ |
