IH型不锈钢化工离心泵（安装尺寸）

时间：2010/5/12 来源：浙江扬子江泵业有限公司

安装说明

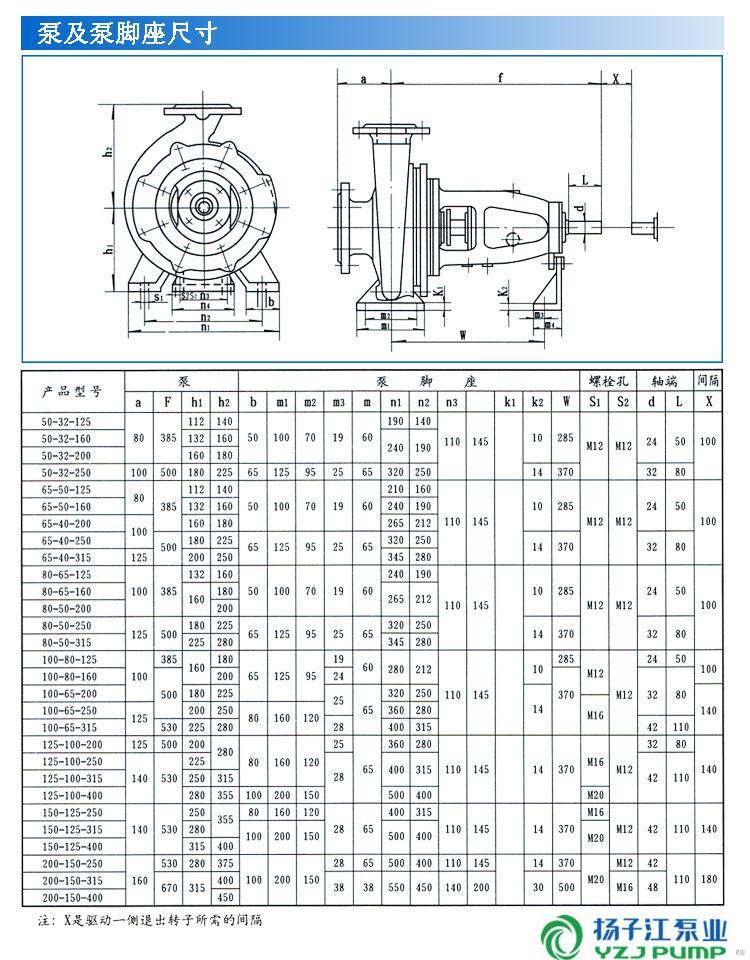

1、泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率，泵的外形及安装尺寸，详见困5和表4。

2、必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度《或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。

泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置壤液螺孔或阀门，以供起动前灌泵之用；

泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。

3、吸入和吐出管路应该另有支架，不能用泵作支承。

4、安装泵的地点，应便于巡回检查和检修。

5、安装顺序

①　将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。

②　松开联轴器。用水平仪分别放在泵轴或底座上，通过调整禊垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。

③　用混凝土灌注底座和地脚螺检孔。

④　待混凝土干涸后，应拧紧地脚螺栓，^并重新检查泵轴的氷平度。

⑤　在接好管路及确定原动机转动方向以后，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm,两联轴器端面间隙，在一周内大和小的间咪差不得超过0.3mm.

⑥　在机组实际运行3 — 4小时后作后检查，如无不良现象，则认为安装合格。
