PW、PWF型悬臂式离心污水泵（结构图）
时间：2010/5/11 来源：浙江扬子江泵业有限公司
结构说明

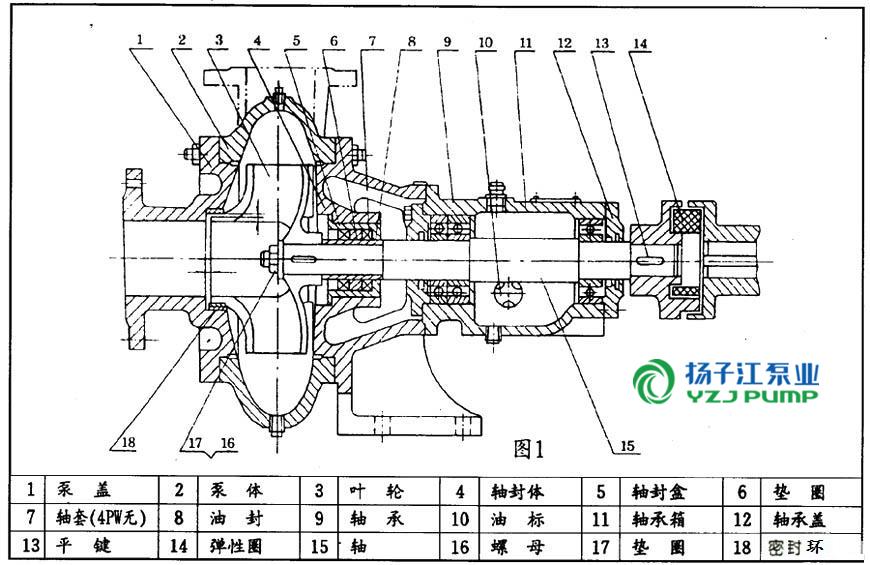

本型泵主要由：泵盖(1)，泵体(2),叶轮（3)，轴（15），轴封体(4)，轴承箱（11))及联轴器部件等组成〈见图1：结构图〉
泵出口垂直向上，也可装成水平方向，本泵由弹性联轴器直接传动（亦可才艮据需要改用皮带传动）。
叶轮内仅有两片曲面叶片，因此流道宽畅，可通过一般性悬浊颗粒。
叶轮背面有4片副叶片，以平衡轴向推力，制造时叶轮经过静平衡试经验。
泵的旋转方向从驱动端看为顺时针方向。
轴承箱轴承用稀油润滑、油位高度由油标指示、油位应处于正常油位线。
本泵轴封采用油封團密封、密封性能好、更换方便。
密封环由铸铁制成，固定于泵盖上，磨损后可用备件更换。
泵盖和叶轮进口端的间隙f，密封环与叶轮装配间隙T （见结构图〉及配用底阀内径列于表1。
|
型 号 |
F(mm) |
T(mm) |
底阀内径 |
备 注 |
|
21/2PW |
2 |
0.15~0.22 |
Φ150 |
|
|
4PW |
2 |
0.175~0.255 |
Φ200 |
|
表1
