PW、PWF型悬臂式离心污水泵（安装尺寸）

时间：2010/5/11 来源：浙江扬子江泵业有限公司

一、装配与拆卸

先检查各另、部件有无存在影响装配的缺陷，然后将其擦洗干净后，方可进行装配。

1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。

2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。

3、先将轴承装入轴两端，一起装入轴承箱，然后装上轴承压盖。

4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧，然后装上泵体和泵盖。

拆卸与装配须序相反。

二、安装

1) 清除底座油戚及污垢，把底座放在地基上。

2) 用水平仪检查底座水平，允许用锲铁找平。

3) 用水泥浇灌底座和地脚螺栓孔眼。

4) 水泥干涸后，检查底座和地脚螺栓是否松动，合适后拧紧螺母，重新检查水平。

5) 清理底座的支持平面及水泵和电机脚平面，然后把泵与电机装上底座。

6) 检查水平与电机中心是否一致，不一致可用薄铁片调整使其同心（薄铁片不得多于3片），联轴器间应留有2-3mm间隙。

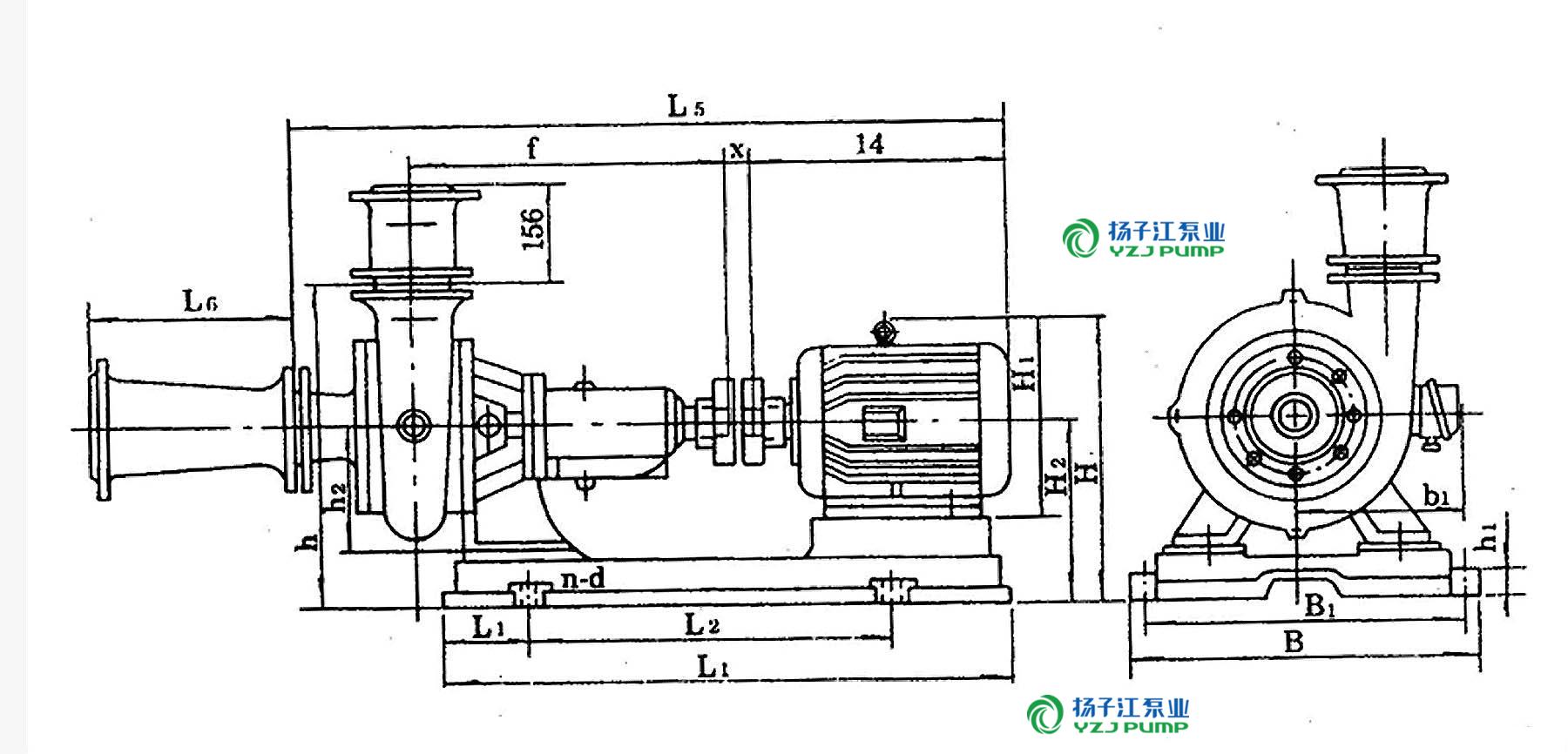

测量联轴器外园上、下、左、右其差值不得超过0.1mm，两联轴器端面间咪在园周上大与小间隙差不得超过0.3mm,泵外形及安装尺寸见图4表5.

注意事项：

1) 泵进出口水管应设支承，不得以泵体作支承：

2) 出口水管路应装设闸阀；

在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。
