QBY系列气动隔膜泵（结构图）

时间：2010/5/10 来源：浙江扬子江泵业有限公司

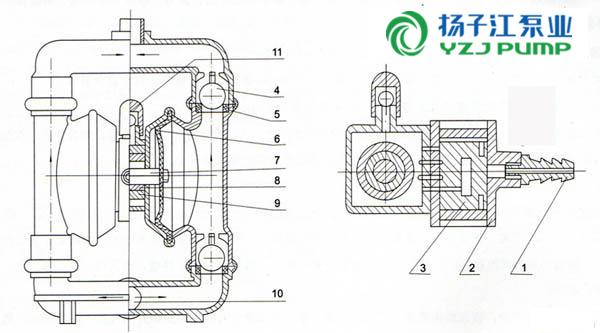

结构图

1.进气口 2.配气阀体 3.配气阀 4.圆球 5.球座 6.隔膜 7.连杆 8.连杆铜套 9.中间支架 10.泵进口 11.排气口
