DL系列立式多级离心泵安装方法

时间：2010/5/9 来源：浙江扬子江泵业有限公司

一、安装

1. 安装前检査水泵和电机的完好惰况.

2. 泵安装位置应尽可能靠近水源处

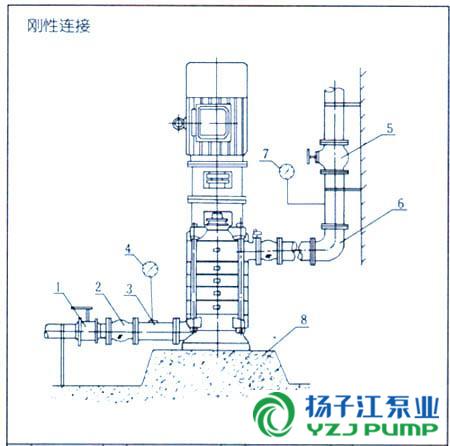

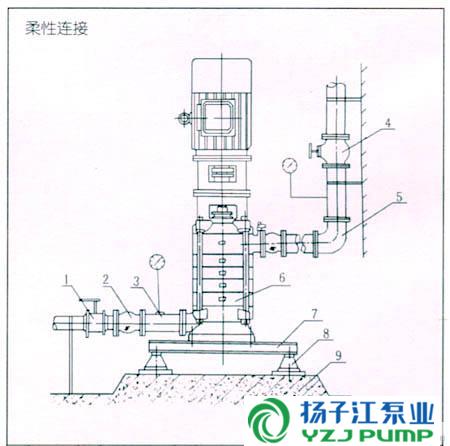

3. 泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示.

4. 直接安装可将泵安放在基础上垫高30-40毫米（准备充填水泥浆之用).然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后.重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母.

5. 安装管路吋，逬、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量.

6. 泵用于有吸程场合，进水管端应装有底闼.并且进出口管路不应有过多弯道.同时不得有漏水.漏气现象存在.

7. 在逬口管路上好装有过滤网，以防杂质进入叶轮内部.滤网的有效面积应是进水管面积的3~4倍，以保证液体的自由畅通

8. 为了维护和使用方便安全，在泵的进.出口管路上各安装一只调节阀及在泵出口附近安装一只压力表.以保证泵在额定范围内运行，确保泵的正常运行和使用寿命

9.逬口如需扩径连接，请选用偏心异径管遒接头
