NL系列污水泥浆泵安装示意图

时间：2010/5/9 来源：浙江扬子江泵业有限公司

一、拆卸安装

(一〉、拆卸

1、拆卸电钭或面定板，出水管。

2、拆卸蜗壳和叶轮蝶每，轻擴叶轮背面，拆键叶轮。

3、拆凼从动半联轴器，再拆卸键、然后把电机座拆卸，与支撑筒分离。

4、拆卸泵座与支撑筒螺栓，使其分幵。

5、从轴上拆卸轴套与轴承。

(二〉、安装

1、对所有零件进行检査是否有缺损，所有纸垫两面都要涂一层簿黄油，在轴承内加上三分之二黄油。

2、骨架油封必须注满黄油后放入泵座，再装上轴承。

3、轴套内装上0型密封圈后涂上黄油。

4、把承装在电机座上，放上纸垫，挡油圈，装上轴与支撑筒用螺钉固定。

5、放上纸垫，装上轴承、轴套、键、泵座和叶轮，旋紧叶轮螺母后用手旋转叶轮，转动灵活即可。

6、放上纸垫装上泵壳，用螺钉固定并装上滤网。然后再用手拔动叶轮，转动灵活即可。

7、泵轴上装上键和从动联轴器，在电机轴上装上键与主动联轴器，然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。

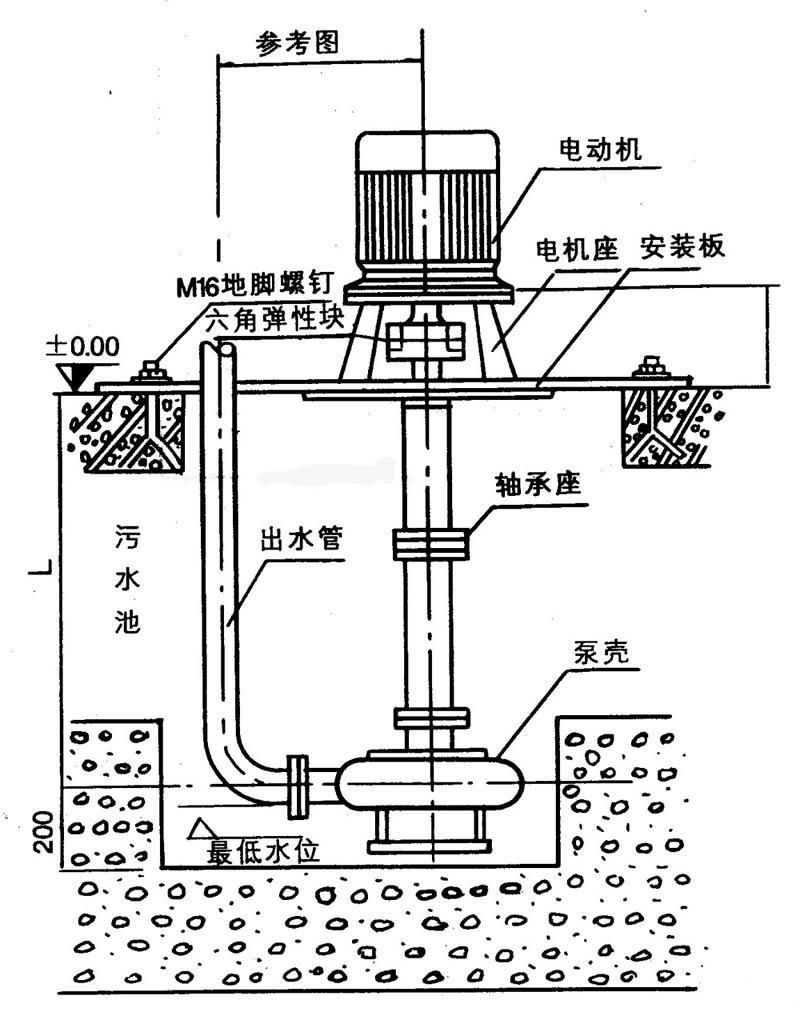

二、安装示意图

三、泵固定安装板尺寸
