G型单螺杆泵的拆卸与装配注意哪些

时间：2020-4-23 来源：浙江扬子江泵业有限公司

G型单螺杆泵在发达国家已广泛使用，德国称“偏心转子泵”。由于其优良的性能，在国内的应用范围也在迅速扩大。它的最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。

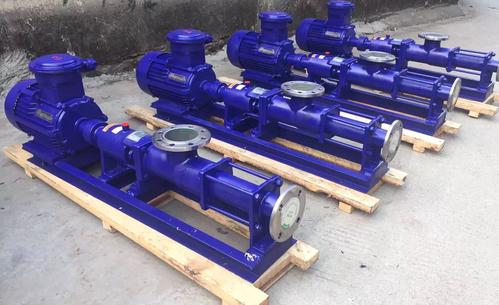

G型单螺杆泵

1、螺杆泵与电机脱离，排空介质(防止电机、有毒介质伤人);

2、拆卸螺杆泵排出体(1);

3、拆卸螺杆泵定子(6)，必要时按泵轴方向盘动轴作辅助;

4、拆卸转子(5)及中间轴(7);

5、拆卸传动轴(44)和轴封;

6、取出螺杆泵轴承(39)(41)、定位套(40)，应从轴承座内取出;

7、长期不用的螺杆泵，要作防锈处理，方法为用防锈脂涂抹非油漆金属表面，包括轴表面、填料壳体内腔等，并进行润滑。

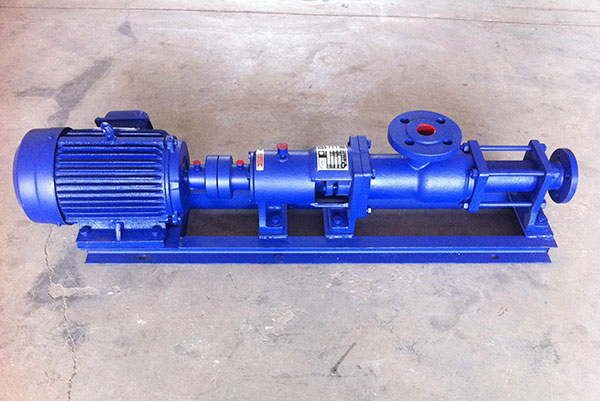

G型单螺杆泵

1、装配时应将螺杆泵零件仔细清洗、检查，损坏的零件应更换;

2、正确安装的轴承使轴转动灵活、无卡阻现象。

3、轴封安装：填料函(18)安装时，应使填料压盖(16)压紧螺栓位置在壳体安装窗口内，便于扳手调整螺栓;

4、机械密封安装应小心，摩擦副端面应清洁并涂上润滑脂;

5、传动轴两万向接头装配时，应检查密封圈有否损坏，在空腔内填充润滑脂;

6、安装定子时，用润滑油涂抹转子、定子内腔表面，有利于定子安装;

7、排出体压紧固定时，螺母拧紧应均匀一致;

8、安装装配时，联轴器安装偏差：△Y≤0.2mm,△α≤30’。
