立式多级离心泵的维修方法

时间：2020-1-10 来源：浙江扬子江泵业有限公司

立式多级离心泵是采用国家推荐使用的节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。DL、DLR型系列泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

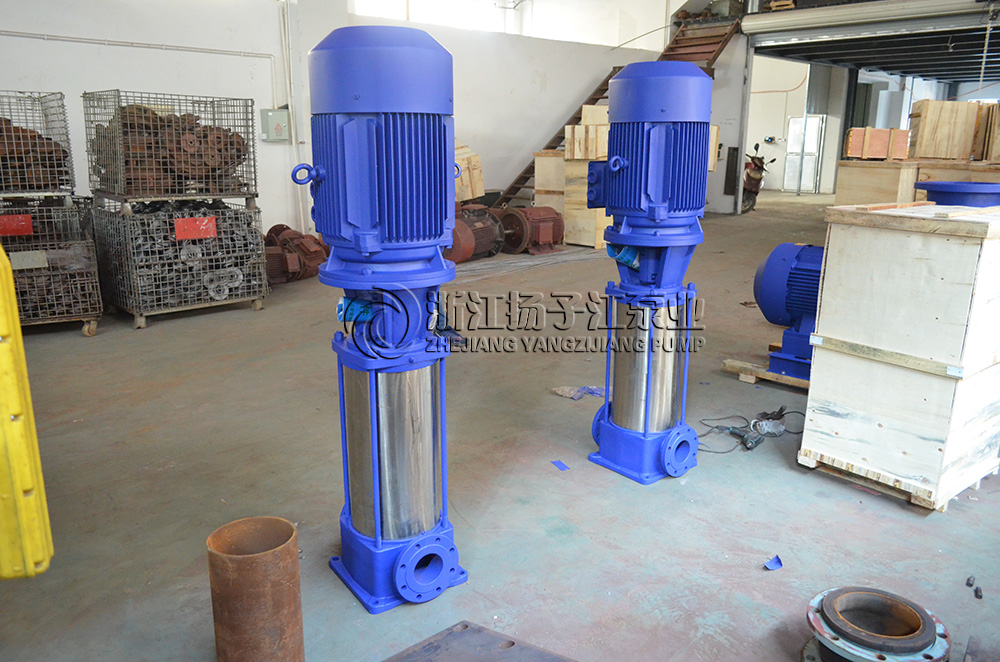

立式多级离心泵

立式多级离心泵维修方法

1、立式多级离心泵检修时，电机控制开关必须在”关闭”位置，并挂警牌以免造成人身伤害。在对多级泵拆卸时应在各零部件配合处作好标记，以便安装能顺利进行;多级泵拆下来的小零件和紧固件用箱子装好，作好标记，注明处所;多级泵拆下来的零件清洗干净，涂上防锈油，有漆的表面如有锈蚀，则要铲除锈蚀，重新涂漆;卧式离心多级泵“O”形圈、填料、锈蚀的紧固件不能复用，准备好备件。

2、立式多级离心泵维修时，先将泵从贮罐上拆下，拆下电机及机座，拆下下泵壳，打掉下轴套及叶轮(注意泵轴上防腐层)松开上轴承坐6只六角螺栓，然后把正条泵轴和轴承部件一起拉出即可进行检修。

3、立式多级离心泵检修和更换易损件后进行重新装配时，见将轴承座，轴承一起装在泵轴上部，封好上下轴承盖装好联轴器和并紧圆螺母，校正泵轴的弯曲度，将带轴承座的泵向下插入泵体内，再将轴承座装在中间座上，调正好叶轮与上下泵壳间隙，把叶轮及下轴套和叶轮并帽一起用酚醛胶泥沾在泵轴上，等酚醛胶泥完全固化后，才将下泵盖装好，装配完毕后，用手在联轴器上转动一下泵轴是否正常。如更换轴承和泵轴时，先拆泵轴上端圆螺母和联轴器，松开上下轴承盖12只螺钉，将轴承坐向上打出即可。

4、在对立式多级离心泵维护时分为两个时期，一个是运行时，一个是停用时。

(1)多级泵运行时多级泵填料的泄漏状况;多级泵润滑水压;多级泵润滑油位及轴承温度;做好运行日志，如卧式离心多级泵水泵有故障更要详细记录。

(2)多级泵停用期。更换旧立式多级离心泵填料;更换立式多级离心泵润滑油(水泵推力轴承箱处);每月用水冲洗立式多级离心泵水中导轴承，时间约2分钟;同时转动水泵转子;检查润卧式离心多级泵滑水系统，检查各紧固件是否松动。
