XD型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。入口压力范围：100Pa~100000Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。XD型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。

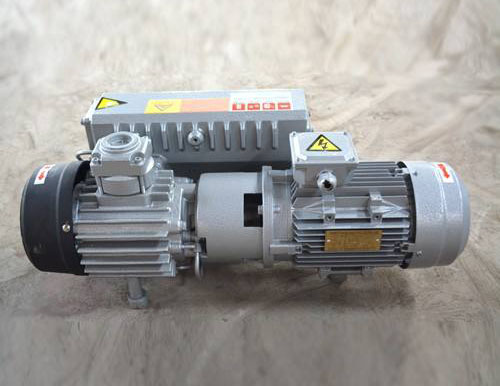

XD型旋片式真空泵

XD型旋片式真空泵的安装方法

XD型旋片式真空泵安装

XD型旋片式真空泵应水平安放。同于XD型旋片式真空泵运转时几乎没有振动一般可不固定。泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。为保证XD型旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体30cm以上。为便于维修，建议在泵进气口和排气口前留0.4m的空隙。为方便放油可安装带放油盘的底座。发运的泵不带油。安装后，通过加油口缓慢注入所规定的真空泵油(见维护5.1)到油窗高度的3/4处。

XD型旋片式真空泵电气连接

电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。单相220V50HZ的XD型旋片式真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。不要常时间在低压和高压下工作，以免损坏电机。三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。检查旋向时，吸气口应打开或用橡胶板(厚度4mm以上)完全盖住吸气口，接通电源2~3秒。旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。如反向则对调三根电源线的中的任意二根。

注：泵长时间在错误旋向下运转，将损坏。

XD型旋片式真空泵系统连接

进气管截而尺寸应不小于吸气口尺寸且尽可能短。螺纹连接处用乐泰515或铁弗龙带进行真空密封。如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。如有必要可接管排气，排气管应向下倾斜。

XD型旋片式真空泵起动

确定油位后可起动XD型旋片式真空泵。*次起动和每一次改变接线以后都必须核对旋向后方可起动真空泵。

XD型旋片式真空泵运转

正常工作之前，宜关闭进气管阀门，使XD型旋片式真空泵在极限压力状态下运转15分钟以上，这样能有效地抽除气体中的水蒸汽。电动机不宜频繁启动(宜低于6次/小时)，在断续循环工作时建议在泵进气管道上安装电磁阀，在非工作阶段关闭电磁阀使泵在极限压力状态下工作，这样电动机消耗的功率不多，但能有效地保护真空泵。

注：1.正常运转泵休、泵盖等处表面温度将超过70℃，勿用手触摸。2.泵运转时不能加油。

XD型真空泵极限压力测量

极限压力应直接在泵吸气口用压缩式真空计测量。泵使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后，使泵达到工作温度和泵油充分脱气后测量极限压力。

XD旋片式真空泵的维护

真空泵油

XD型旋片式真空泵一般应使用符合SH0528-92标准规定的真空泵油。环境温度在10℃~40℃时ISO~VG100粘度等级的真空泵油。环境温度在0℃~10℃时使用ISO~VG32粘度等级的真空泵油。真空泵运转时必须保证油位在油窗高度的1/2-4/5处。应经常检查油位和油的污染情况(建议每周一次)。如油位过低应停泵加入合适的真空泵油至油窗高度的4/5处。如果油被污染油将发黑、乳化、变稠、应及时换油。

5.2XD型旋片式真空泵更换真空泵油及油过滤器

建议泵*次工作满150小时后换油。以后每工作500小时换油。换油同时，应更换油过滤器。如果油受污染发黑、乳化、变稠应及时换油。并在加入新油之前清洗泵。

XD型旋片式真空泵清洗，换油步骤：

1、停XD型旋片式真空泵将热油放掉。

2、XD型旋片式真空泵旋上放油塞运转5~10秒。

3、将油放尽。

4、注入清洗用油(32号普通机械油)到油窗高度的3/4处。

5、运转XD型旋片式真空泵5~10分钟。

6、停XD型旋片式真空泵，将油放掉。如油尚不能达到要求，重复4、5步骤。

7、旋上放油塞运转5~10钞。

8、将油放尽。

9、注入规定的新真空泵油。
