防爆型耐强碱强酸衬氟自吸泵可选为耐高温稀硫酸吸酸泵,硫酸工业自吸泵

时间：2016-1-3 来源：浙江扬子江泵业有限公司

防爆型耐强碱强酸衬氟自吸泵可选为耐高温稀硫酸吸酸泵,硫酸工业自吸泵

一、用途：

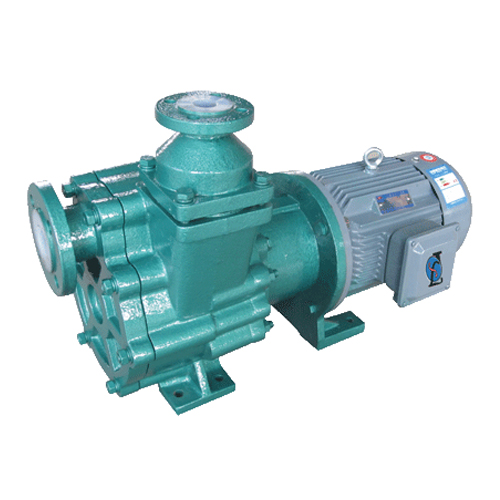

ZMD氟塑料自吸式磁力泵为公司推出新一代耐腐蚀自吸磁力泵,它不但集氟塑料磁力泵的优点于一身，而且大的功能是可以自吸、无泄漏，这是以往的所有氟塑料磁力泵不能达到的，因此，该系列泵一推出就受到了广大用户的欢迎。该系列泵可广泛适用于化工、有色金属冶炼、农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子、化成箔、卸酸碱等行业或工作流程，是目前磁力泵品种中结构新颖的产品之一，且高效节能、安全实用。该泵的适用温度：-20°C-100°C。
二、设计特点：
ZMD系列自吸式磁力泵，集合了磁力泵的所有优良特性，且大的优势是可以自吸，自吸高度可达2-4米，充分结合了氟塑料自吸泵和氟塑料磁力泵的所有优点，既具有自吸功能，又取消了轴封，利用磁力偶合间接传动，完全消除了滴漏的现象。
ZMD系列磁力驱动泵采用新合成材料制成的隔离套具有高强度的力学性能，彻底消除了一般磁力泵具有的磁涡流现象。采用独特的后拉式结构，一人便可以很轻松地进行内部检修和零件更换，无需拆卸管道，大大方便了日常的检修和保养工作。
三、型号意义说明：

四、结构与材料：

五、性能参数表：

型号	流量（m³/h）	扬程（m）	电机功率（KW）	汽蚀余量（m）	口径		效率（%）	重量（Kg）
型号	流量（m³/h）	扬程（m）	电机功率（KW）	汽蚀余量（m）	进口（mm）	出口（mm）	效率（%）	重量（Kg）
40ZMD-20F	6	20	2.2	3.0	40	25	33	110
40ZMD-25F	6	25	4	3.0			30	110
40ZMD-32F	6	32	4	3.0			29	110
50ZMD-20F	15	20	2.2	3.0	50	32	35	188
50ZMD-25F	15	25	4	3.0			41	188
50ZMD-32F	15	32	5.5	3.0			38	188
50ZMD-45F	15	48	7.5	3.5			48	200
65ZMD-25F	30	25	7.5	3.5	65	50	51	200
65ZMD-32F	30	32	7.5	3.5			52	200
65ZMD-45F	30	45	11	3.5			56	280
80ZMD-25F	60	25	11	3.5	80	65	58	280
80ZMD-32F	60	32	11	3.5			55	280
80ZMD-45F	50	45	18.5	4.5			52	240
注：若规格型号超出此范围，我厂可根据用户要求予以调整

六、自吸式磁力泵使用注意事项：

【1】安装方法和连接要求：

    1、按基础尺寸做好混凝土基础，同时予埋好地脚螺栓。将机组放在基础上，找正泵的水平，拧紧地脚螺栓。泵应尽可能靠近水池位置。
    2、泵的进液管管径不得大于规定要求，且进液管总长不大于5m，在满足要求的情况下，越短越好。进液管底部必须安装滤网，防止过大的颗粒或杂物进入泵体后损坏叶轮或影响泵的工作，过滤面积应大于管路截面积的3-4倍。
    3、泵的出液管管路中必须装有阀门，用以调节流量，使泵在规定的流量下工作，防止超量后使泵无法工作。出液管径不得小于规定要求，在可能的情况下出液管径越大越好。出液管总长必须大于进液管总长的1.5倍，在可能的情况下长一些好。
    4、不可将进液管道和出液管道的重量支承在泵的进出口法兰上，应固定在各自的支架上。进出液管道连接的各部位必须紧密，不漏气，否则会影响自吸功能和泵的正常运转。

【2】使用方法和维护须知：
    1、自吸式磁力泵严禁输送含有固体颗粒或含易结晶的介质，不允许在关闭排放口的情况下作连续性运转，需保持小的流量。
    2、安装管道时，先接进口管，加满液体后再接出口管。
    3、安装完毕后，接上电源，用点动方式检查泵转动是否灵活，检查电机转向是否与转向标志一致。
    4、将出口阀门打开约三分之一左右，即可启动自吸泵（即开阀启动），然后慢慢调节出口阀门，使泵能正常工作。
    5、输液时，流量、扬程和自吸高度必须控制在规定范围之内，不能相差太大，否则会引起吸空现象，使泵不能正常工作。
    6、自吸泵在工作上，不允许产生吸空现象，一旦产生吸空，必须重新引流灌液才能自吸。因此，用户必须有控制低液位的装置或派专人看管，以防止水池内的介质被吸空。
    7、自吸泵不能输送会产生大量气泡的介质，也不能输送气液混合介质。
    8、在输送含易结晶的介质时，若有一段时间停泵不用，必须冲洗泵腔，不得残留结晶介质，防止结晶后泵再启动时造成损坏；再次使用时，按要求加引液才能自吸。
    9、输送一般无结晶介质时，若长时间停泵后再用，在启动前检查泵体内的液体是否充足，请补足后才能自吸。
    10、当泵放在液位以下环境中使用或代替管道泵使用时，不可配用空气阀和缓冲阀，在此情况下，请将空气阀和缓冲阀卸下即可。
    11、泵出口管道不得安装止回阀，如有则须在止回阀下端设置放气孔。
    12、自吸高度可安公式简单算得：清水时自吸3m/介质密度=实际自吸高度。

质量保证与售后服务：
    一、我公司拥有目前较为完备的检测设备及检测技术，每台设备出厂均按国家相关标准及企业标准进行检测，并建立完整的产品档案，定期跟踪用户使用情况，以确保用户正常使用及产品的进一步完善。
    二、可根据用户需要指派技术员免费上门服务，协助用户安装调试、培训维修工；
    三、我公司产品质保期限为货到需方14个月或产品开始使用后的壹年内（以先到者为准），质保期内可享受免费的维修服务，本厂实行3小时内答复用户，48小时内为用户提供解决方案，如因用户使用不当造成的产品损坏（即人为因素损坏），我公司也可提供返厂免费维修服务，但需要收取更换配件的费用；
    四、我公司保证长期供应设备配件，质保期外的配件仅收取成本费；

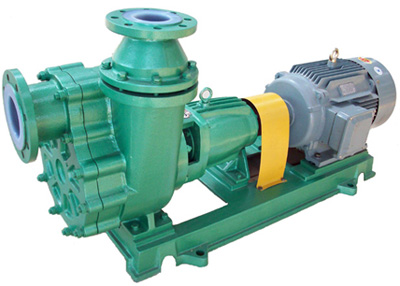

一、FZB衬氟自吸泵的结构与原理

FZB衬氟自吸泵过流部件采用纯净的氟塑料合金制成，配置外装式波纹管机械密封。自吸泵主要由储液室、气液分离室、涡室、回流孔、叶轮组成。开机前，泵腔内注满液体储液室气液在叶轮高速运转带动下，将气液混合物吸进涡室加压进入气液分离室，此时，因空气比重小于液体，便自然逃逸进入官网，液体则自动从回流孔回流，与储液室空气再次混合，被叶轮循环加压进入气液分离室…,直至吸程管路中的空气被排尽，介质被输送到工况所需要的任意场所。

二、FZB衬氟自吸泵的产品用途

本产品可以安全输送强酸、强碱、剧毒、有机溶剂、及纯净、贵重的化学介质，充分满足严格的安全性、可靠性和生态环保要求，适用于各种化工流程。储存液体的容器低于±000（地平面）1m-3m,不便倒灌和加液的场合，使用该泵垂直固定在岗位上，可持续或间断抽取、输送化工介质。车辆、船舶装卸化工介质时，自吸泵可流动在任何岗位。断续抽取输送。适用温度：-20℃～80℃。

三、FZB衬氟自吸泵的型号意义

50FZB-30L

50：泵进口直径是50mm B: 单级单吸悬臂式离心泵

F: 过流部件材质为氟塑料合金 30：扬程是30m

Z: 具有自吸功能 L: 长支架结构代号

四、FZB衬氟自吸泵的产品结构

FZB型氟料合金泵由泵体，叶轮，后盖，密封件，支架，泵轴，轴承，连轴器，吊紧螺栓，螺母，底板组成。

1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。

2、后盖右边一侧内埋一只不锈钢板(1Cr18Ni9Ti)模压塑料合金而成。

3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。

4、机械密封：采用WB2、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

五、FZB衬氟自吸泵型号及参数

序号	型号	流量（m³/h）	扬程（m）	效率(%)	汽蚀余量（m）	*进口出口（mm）**	自吸高度(m)	自吸时间(s)	电机功率(kw)	整机重量(kg)
1	25FZB-20L	1.5	19	10	3.0	*2525**	1	180	2.2	65
		*3.6	18	20
		6	16	30
2	40FZB-20	5	22	35	3.0	*4050**	1	180	3	47
		*8	20	42
		12	17	40
3	40FZB-30L	5	32	24	3.5	*4050**	3	150	4	160
		*8	30	48
		12	28	45
4	50FZB-20	8	22	35	3.0	*5050**	1	180	3	47
		*12	20	42
		15	17	40
5	50FZB-30L	8	32	24	3.5	*5050**	3	150	4	160
		*12	30	48
		15	28	45
6	50FZB-45L	8	47	24	3.5	*5032**	3	150	7.5	210
		*12	45	35
		15	43	32
7	50FZB-70L	8	72	20	4.0	*5032**	3	150	15	320
		*12	70	26
		25	65	39
8	65FZB-30L	15	32	40	4.0	*6550**	3	200	7.5	210
		*25	30	55
		35	27	48
9	65FZB-45L	15	47	30	4.0	*6540**	3	180	11	300
		*25	45	42
		35	38	44
10	65FZB-70L	15	72	30	4.0	*6540**	3	180	30	530
		*25	70	41
		35	65	42
11	80FZB-30L	35	32	54	4.5	*8065**	3	150	11	284
		*50	30	58
		60	25	48
12	80FZB-45L	35	47	45	4.5	*8065**	3	180	15	330
		*50	45	53
		60	42	46
13	80FZB-70L	35	72	45	5.0	*8050**	3	200	30	550
		*50	70	50
		60	65	43
14	100FZB-30L	65	32	54	6.0	*10080**	3	150	18.5	390
		*100	30	60
		110	26	54
15	100FZB-45L	65	46	48	6.0	*10080**	3	150	30	500
		*100	45	55
		110	40	48

注：1.全塑规格：25FZB-20L、40FZB-20、50FZB-20，其余规格均为金属+衬里结构。

2.设计压力：全塑为0.6MPa;金属+衬里为1.6MPa.

六、FZB衬氟自吸泵安装尺寸图

七、FZB衬氟自吸泵性能曲线图
